Schemat części narzędzia wielofunkcyjnego FLEX MT 18.0-EC
Oficjalny schemat części i wykaz elementów narzędzia wielofunkcyjnego FLEX MT 18.0-EC. Zobacz rozłożony widok urządzenia, aby zidentyfikować części zamienne.
Spis treści
Najważniejsze informacje
Niniejszy dokument jest oficjalnym schematem technicznym (rysunkiem złożeniowym) narzędzia wielofunkcyjnego FLEX MT 18.0-EC. Służy on do identyfikacji poszczególnych komponentów urządzenia w celach serwisowych lub przy zamawianiu części zamiennych.
Opis dokumentu
Dokument przedstawia rozłożony widok (exploded view) urządzenia, na którym każdy element jest oznaczony unikalnym numerem katalogowym. Pozwala to na precyzyjne określenie części wymagającej wymiany lub konserwacji.
Identyfikacja części
Aby skorzystać ze schematu, należy odnaleźć interesujący element na rysunku i odczytać przypisany do niego numer. Numery te są niezbędne do poprawnego zamówienia części u autoryzowanego dystrybutora lub w serwisie FLEX.
Praktyczna pomoc
Ilustracje i schematy

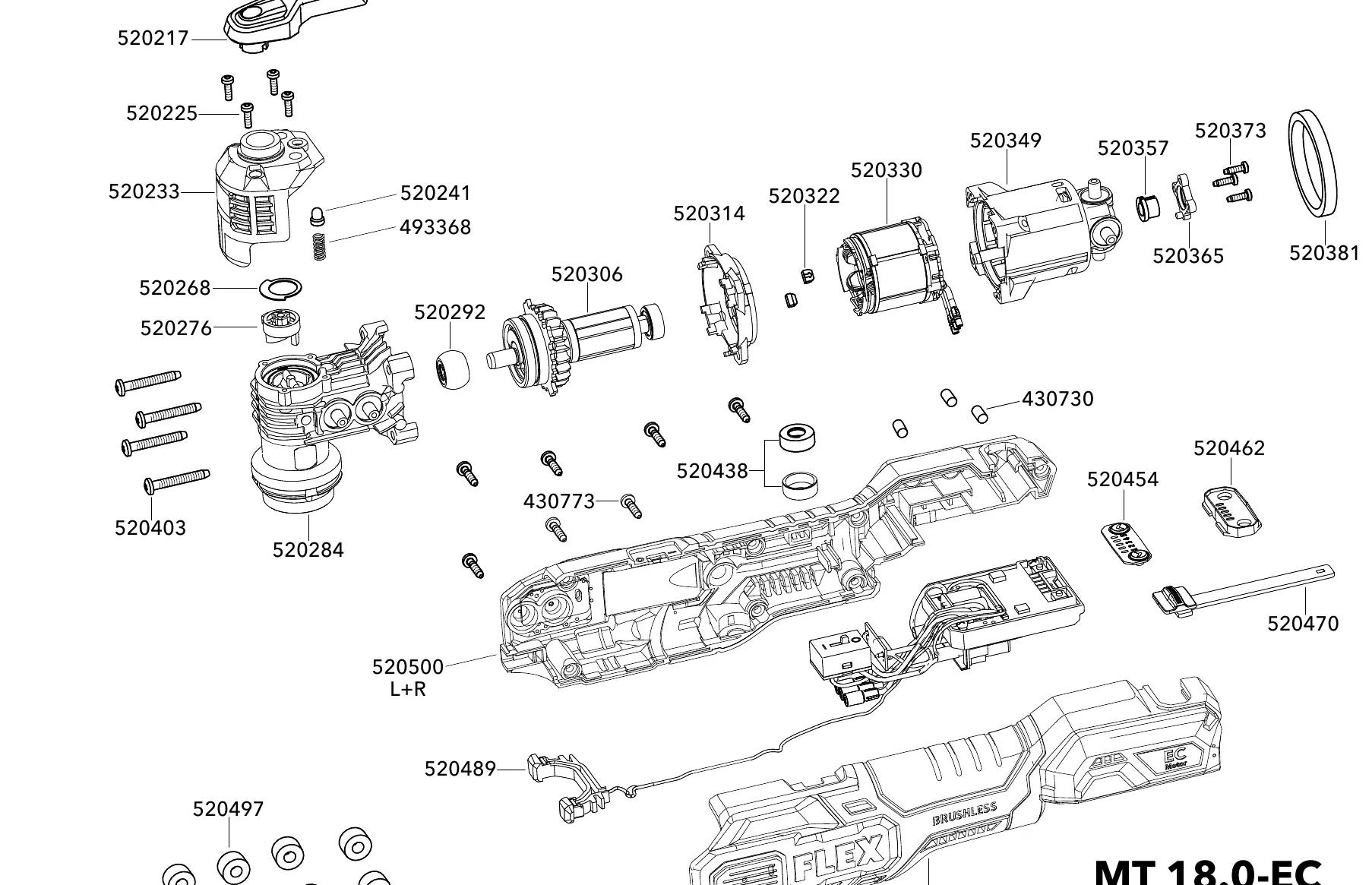

- Schemat przedstawia rozłożone na części pierwsze narzędzie wielofunkcyjne FLEX MT 18.0-EC.
- Każdy element posiada przypisany numer katalogowy, który należy wykorzystać przy zamawianiu części zamiennych.
