Schemat części FLEX SE 125 18.0-EC
Oficjalny schemat budowy i lista części zamiennych dla szlifierki FLEX SE 125 18.0-EC. Przewodnik ułatwiający identyfikację komponentów i serwisowanie urządzenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Dokument jest schematem części (exploded view) dla szlifierki FLEX SE 125 18.0-EC, służącym do identyfikacji komponentów podczas naprawy i konserwacji. str. 1
Najważniejsze czynności
- Smarowanie przekładni planetarnej str. 1
- Smarowanie przekładni kątowej str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Smar do przekładni planetarnej | 5g | Wymagana ilość smaru | str. 1 |
| Smar do przekładni kątowej | 20g | Wymagana ilość smaru | str. 1 |
Gdzie szukać w PDF
- Schemat części str. 1
Spis treści
Najważniejsze informacje z instrukcji

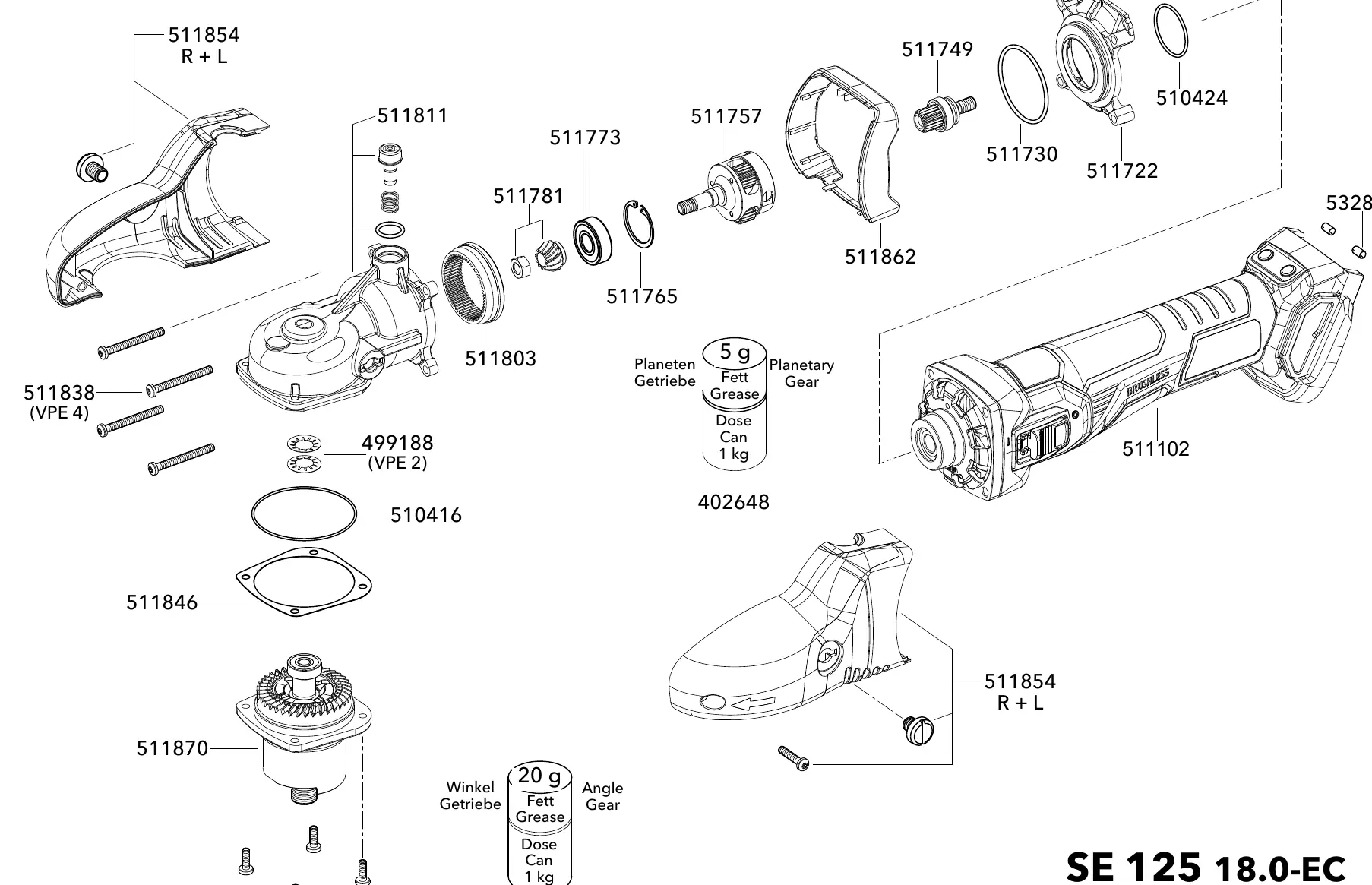

Niniejszy dokument stanowi oficjalny schemat budowy (exploded view) urządzenia FLEX SE 125 18.0-EC. Jest to kluczowe narzędzie dla serwisantów i użytkowników wykonujących samodzielne naprawy, pozwalające na precyzyjną identyfikację części zamiennych oraz zrozumienie sposobu montażu poszczególnych podzespołów.
Opis schematu i części
Schemat przedstawia rozłożone na części pierwsze urządzenie, w tym obudowę, silnik, przekładnię planetarną oraz przekładnię kątową. Każdy element jest oznaczony unikalnym numerem części, co ułatwia zamawianie odpowiednich komponentów serwisowych.
Wymagania konserwacyjne
Podczas serwisowania urządzenia należy zwrócić szczególną uwagę na smarowanie przekładni. Dokument określa następujące wymagania:
- Przekładnia planetarna (Planetary Gear): Wymaga użycia 5g smaru.
- Przekładnia kątowa (Angle Gear): Wymaga użycia 20g smaru.
Dostępne są opakowania smaru o wadze 1 kg (numer części 402648).
Praktyczna pomoc
Typowe problemy
Porównaj element zdemontowany z urządzenia z numerem części wskazanym na schemacie, aby zamówić właściwy zamiennik.
Użyj dokładnie 5g smaru dla przekładni planetarnej oraz 20g dla przekładni kątowej zgodnie z zaleceniami producenta.
Przed użyciem
- Upewnij się, że urządzenie jest odłączone od zasilania (akumulator wyjęty) przed przystąpieniem do jakichkolwiek prac serwisowych.
- Przygotuj czyste miejsce pracy, aby nie zgubić drobnych elementów (śrub, podkładek).
- Zweryfikuj numer modelu (SE 125 18.0-EC) przed zakupem części zamiennych.
