Schemat części i lista podzespołów szlifierki FLEX XCE 8-150 18-EC
Oficjalny schemat budowy (exploded view) szlifierki FLEX XCE 8-150 18-EC. Dokument zawiera szczegółowy rysunek techniczny z numerami katalogowymi wszystkich podzespołów, ułatwiający identyfikację części zamiennych i serwisowanie urządzenia.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument jest oficjalnym schematem budowy (exploded view) szlifierki FLEX XCE 8-150 18-EC. Służy on do identyfikacji poszczególnych podzespołów urządzenia, co jest niezbędne podczas przeprowadzania napraw, konserwacji lub zamawiania części zamiennych.
Identyfikacja części
Schemat przedstawia rozłożone na części pierwsze urządzenie. Każdy element posiada przypisany unikalny numer katalogowy. Aby zamówić odpowiednią część, należy odnaleźć ją na rysunku, odczytać przypisany numer i porównać go z oficjalną listą części zamiennych producenta.
Zastosowanie dokumentu
Dokument ten nie zawiera instrukcji obsługi, zasad bezpieczeństwa ani procedur uruchomienia. Jest przeznaczony wyłącznie dla serwisantów oraz użytkowników dokonujących samodzielnych napraw, w celu poprawnej identyfikacji elementów konstrukcyjnych.
Praktyczna pomoc
Ilustracje i schematy

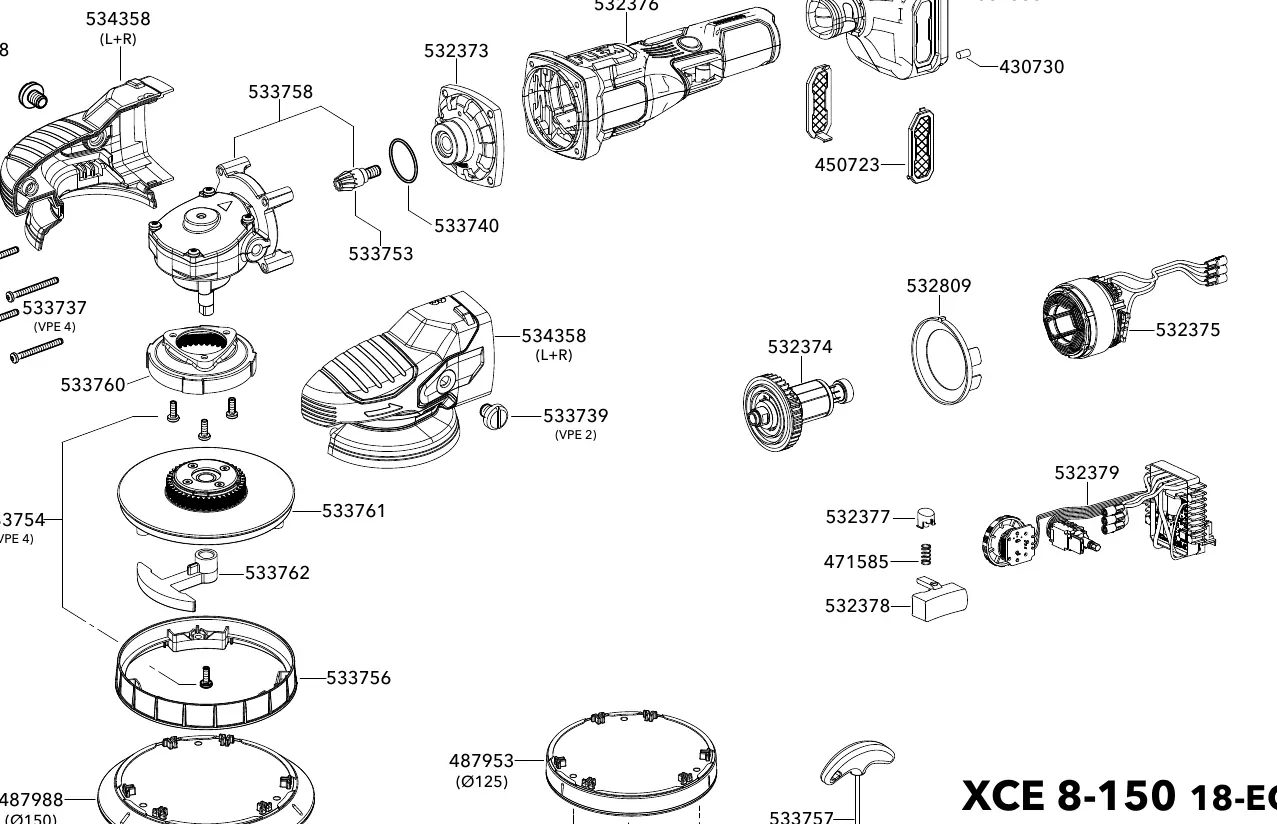

- Schemat przedstawia rozłożony widok urządzenia (exploded view) z przypisanymi numerami katalogowymi części.
- Numery na rysunku odpowiadają konkretnym podzespołom, które można zamówić w serwisie.
Zgodność modelu
- Części są dedykowane wyłącznie dla modelu FLEX XCE 8-150 18-EC.
