Schemat części wiertarko-wkrętarki FLEX PD 2G 18.0-EC
Oficjalny schemat budowy (exploded view) wiertarko-wkrętarki FLEX PD 2G 18.0-EC. Zidentyfikuj części zamienne i numery katalogowe niezbędne do serwisowania urządzenia.
Najważniejsze informacje o dokumencie
Niniejszy dokument jest oficjalnym schematem budowy (tzw. exploded view) wiertarko-wkrętarki FLEX PD 2G 18.0-EC. Zawiera on rozstrzelony widok urządzenia, który pozwala na precyzyjną identyfikację wszystkich komponentów oraz ich numerów katalogowych.
Zastosowanie schematu
Dokument jest przeznaczony głównie dla serwisantów oraz użytkowników dokonujących samodzielnych napraw. Pozwala on na:
- Identyfikację poszczególnych części składowych urządzenia.
- Weryfikację numerów katalogowych niezbędnych do zamówienia części zamiennych.
- Zrozumienie sposobu montażu i demontażu poszczególnych podzespołów wiertarko-wkrętarki.
Praktyczna pomoc
Ilustracje i schematy

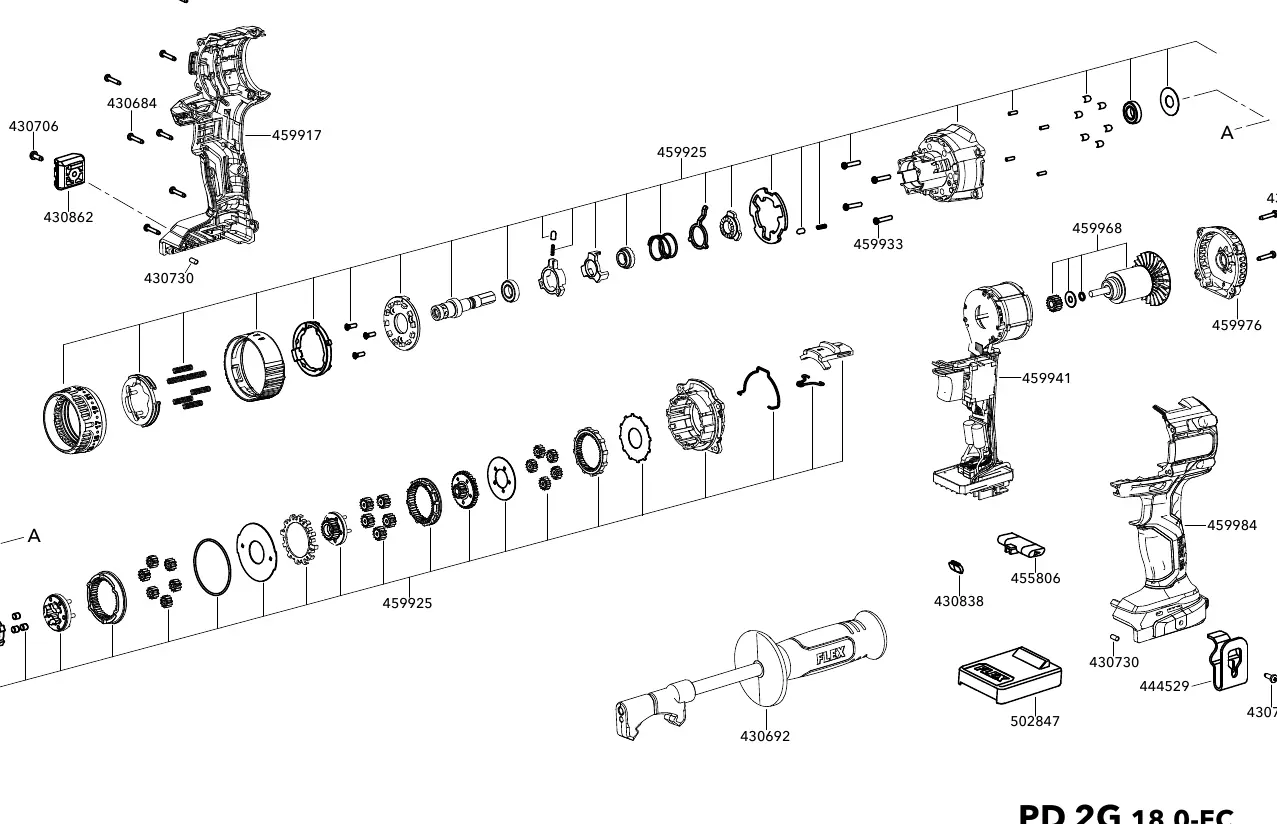

- Rysunek przedstawia rozstrzelony widok (exploded view) wiertarko-wkrętarki FLEX PD 2G 18.0-EC.
- Każdy element na schemacie posiada przypisany numer katalogowy, który należy wykorzystać przy zamawianiu części zamiennych.
