Instrukcja obsługi wielofunkcyjnego narzędzia akumulatorowego FlinQ Multi Tool 18V
Pobierz instrukcję obsługi dla FlinQ Multi Tool 18V (FQC8507). Dowiedz się, jak bezpiecznie używać, wymieniać akcesoria, ładować akumulator i konserwować to wielofunkcyjne narzędzie oscylacyjne.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- FlinQ Multi Tool 18V to akumulatorowe narzędzie oscylacyjne przeznaczone do cięcia, piłowania i szlifowania drewna, plastiku, metalu i płytek. Instrukcja zawiera wytyczne dotyczące bezpieczeństwa, wymiany akcesoriów, ładowania akumulatora oraz konserwacji. str. 2, 3, 7, 8
Najważniejsze czynności
- Wymiana akcesoriów str. 7, 8
- Ładowanie akumulatora str. 7
Pierwsze uruchomienie
- Naładuj akumulator, zamontuj odpowiednie akcesorium, załóż środki ochrony osobistej i wykonaj próbę bez obciążenia. str. 6, 7, 8
Problemy i rozwiązania
Akumulator nie ładuje się (diody migają na czerwono i zielono)
Akumulator jest uszkodzony.
str. 7Konserwacja i reset
- Regularnie czyść otwory wentylacyjne i sprawdzaj stan akcesoriów przed i po każdym użyciu. str. 9
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie silnika | 20V | Napięcie robocze | str. 3 |
| Prędkość bez obciążenia | 5000-19000 rpm | Zakres prędkości oscylacji | str. 3 |
| Kąt oscylacji | 3.2° | Zakres ruchu akcesorium | str. 3 |
Gdzie szukać w PDF
- Opis części i specyfikacje str. 3
- Instrukcje bezpieczeństwa str. 4, 5, 6
- Obsługa i wymiana akcesoriów str. 7, 8
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
FlinQ Multi Tool 18V to akumulatorowe narzędzie oscylacyjne przeznaczone do piłowania, cięcia i szlifowania materiałów takich jak drewno, plastik, płyty gipsowo-kartonowe, metale lekkie oraz płytki ścienne. Narzędzie nie jest przeznaczone do pracy z bardzo twardymi materiałami, takimi jak cement czy beton. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa, w tym z ryzykiem związanym z polami elektromagnetycznymi dla osób z implantami medycznymi.
Opis urządzenia i elementy zestawu
Narzędzie wyposażone jest w uchwyt narzędziowy, pokrętło regulacji prędkości oraz diodę LED oświetlającą obszar roboczy. W skład zestawu wchodzą:
- Narzędzie wielofunkcyjne
- Dodatkowy uchwyt
- Podkładka szlifierska
- Brzeszczot z węglików spiekanych
- Piła wgłębna
- Skrobak
- Zestaw papierów ściernych (drewno i metal)
Pierwsze uruchomienie i ładowanie akumulatora
Akumulator należy ładować przed użyciem, jeśli poziom naładowania jest niski lub średni. Proces ładowania jest sygnalizowany diodami LED na ładowarce:
- Czerwona dioda: Akumulator się ładuje.
- Zielona dioda: Akumulator w pełni naładowany.
- Migająca zielona i czerwona dioda: Akumulator uszkodzony.
- Migająca czerwona dioda: Akumulator zbyt zimny lub zbyt ciepły.
Obsługa i wymiana akcesoriów
Wymiana akcesoriów odbywa się za pomocą dźwigni zwalniającej:
- Podnieś dźwignię zwalniającą (1) o 180°, aby zwolnić nakrętkę zaciskową.
- Włóż akcesorium do uchwytu (8).
- Dociśnij dźwignię zwalniającą z powrotem do pozycji zablokowanej.
Prędkość oscylacji można regulować za pomocą pokrętła (ustawienia 1-6), co pozwala na dostosowanie pracy do rodzaju materiału.
Konserwacja i przechowywanie
Po każdym użyciu należy oczyścić narzędzie z pyłu i zanieczyszczeń, szczególnie otwory wentylacyjne. Narzędzie należy przechowywać w suchym, ciemnym i dobrze wentylowanym miejscu, niedostępnym dla dzieci. W przypadku długotrwałego przechowywania (powyżej 3 miesięcy) akumulator powinien być naładowany do poziomu 40-60%.
Praktyczna pomoc
Typowe problemy
Narzędzie nie uruchamia się
Sprawdź, czy akumulator jest naładowany i poprawnie włożony. Upewnij się, że przełącznik nie jest zablokowany.
Akumulator nie ładuje się
Sprawdź stan diod LED na ładowarce. Jeśli migają na czerwono i zielono, akumulator może być uszkodzony.
Przed użyciem
- Sprawdź, czy akumulator jest naładowany.
- Upewnij się, że akcesorium jest poprawnie zamontowane i zablokowane.
- Załóż odpowiednie środki ochrony osobistej (okulary, rękawice, ochrona słuchu).
- Upewnij się, że obszar pracy jest czysty i dobrze oświetlony.
- Wykonaj próbę bez obciążenia przed rozpoczęciem pracy.
Parametry w praktyce
- Napięcie silnika
- 20V (nominalne 21V)
- Prędkość bez obciążenia
- 5000-19000 obr./min
- Kąt oscylacji
- 3.2°
Ilustracje i schematy

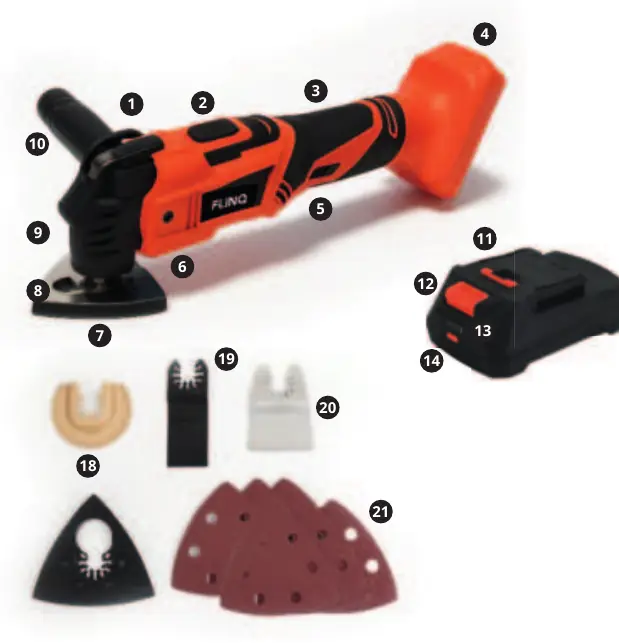

- Schemat przedstawia numerowane części narzędzia, w tym dźwignię zwalniającą (1), włącznik (2), uchwyt narzędziowy (8) oraz akcesoria (18-21).
Zgodność modelu
- Narzędzie nie jest przeznaczone do pracy z bardzo twardymi materiałami, takimi jak cement czy beton.
- Używaj tylko akcesoriów zalecanych przez producenta.
