Instrukcja montażu grzejnika płytowego Flomasta 1000MM
Szybki przewodnik montażu i konserwacji grzejnika płytowego Flomasta 1000MM. Dowiedz się, jak bezpiecznie zainstalować urządzenie, przygotować podłoże oraz dbać o jego powierzchnię.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące montażu i bezpiecznej eksploatacji grzejników płytowych Flomasta. Grzejniki te są przeznaczone do instalacji w systemach centralnego ogrzewania. Przed przystąpieniem do prac należy upewnić się, że zestaw zawiera wszystkie elementy montażowe, a instalacja zostanie przeprowadzona przez wykwalifikowany personel zgodnie z normami EN 442 oraz BS7593:2004.
Opis urządzenia i parametry techniczne
Grzejniki płytowe Flomasta są produkowane zgodnie z systemem zarządzania jakością ISO 9001 oraz środowiskowym ISO 14001. Maksymalne ciśnienie robocze wynosi 10 barów, a maksymalna temperatura pracy to 120°C. Urządzenie nie jest przeznaczone do systemów centralnego ogrzewania z obiegiem otwartym, gdzie woda jest stale napowietrzona, co przyspiesza korozję.
Montaż i instalacja
Proces instalacji wymaga użycia wiertarki (wiertło 8mm), poziomicy, klucza nastawnego, taśmy PTFE oraz ołówka. Kroki montażu:
- Wyznacz miejsca montażu wsporników na ścianie, zachowując odpowiednie odstępy.
- Wywierć otwory o głębokości 60 mm i umieść w nich kołki rozporowe.
- Przykręć wsporniki montażowe do ściany za pomocą dostarczonych śrub.
- Użyj poziomicy, aby upewnić się, że wsporniki są ustawione równo.
- Zawieś grzejnik na wspornikach.
- Zamontuj zawór termostatyczny oraz korek zaślepiający, używając taśmy PTFE dla uszczelnienia połączeń gwintowanych.
Pierwsze uruchomienie
Po zakończeniu montażu otwórz zawór grzejnikowy i upewnij się, że system centralnego ogrzewania działa. Jeśli grzejnik nie nagrzewa się równomiernie, należy odpowietrzyć go za pomocą klucza do odpowietrzania lub śrubokręta, aż do momentu pojawienia się wody.
Konserwacja
Powierzchnię grzejnika należy czyścić wyłącznie miękką, wilgotną szmatką. Nie wolno używać rozpuszczalników, środków ściernych, wybielaczy, kwasów ani silnych detergentów, ponieważ mogą one uszkodzić powłokę lakierniczą. W przypadku konieczności utylizacji, grzejnik należy oddać do punktu skupu złomu.
Praktyczna pomoc
Typowe problemy
Odpowietrz grzejnik, luzując zawór odpowietrzający, aż zacznie wypływać woda.
Stosuj wyłącznie w systemach zamkniętych z odpowiednim inhibitorem korozji.
Przed użyciem

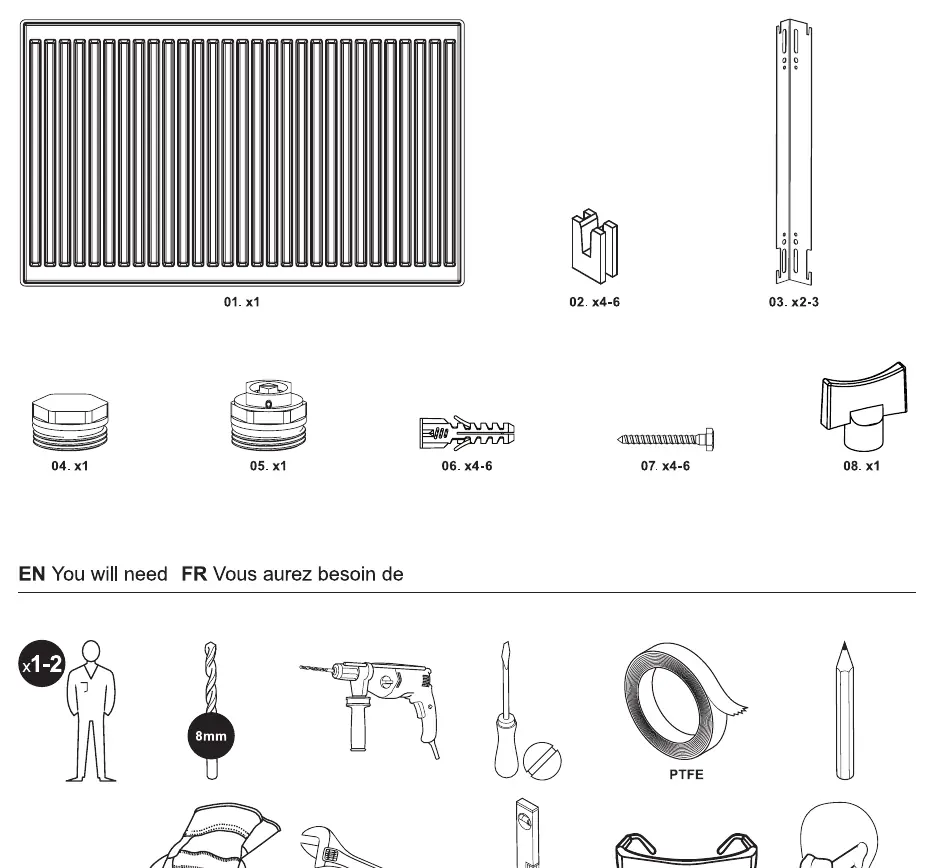

- Sprawdź kompletność części (wsporniki, kołki, śruby, korek, odpowietrznik).
- Upewnij się, że ściana jest odpowiednia do montażu (ściany pełne).
- Przygotuj narzędzia: wiertarka, wiertło 8mm, poziomica, klucz, taśma PTFE.
- Upewnij się, że system centralnego ogrzewania jest odizolowany przed pracą.
- Zdejmij plastikowe osłony z gwintów dopiero przed samym montażem.
Parametry w praktyce
- Ciśnienie robocze
- Maksymalnie 10 barów.
- Temperatura pracy
- Maksymalnie 120°C.
Ilustracje i schematy
- Schemat T11/T21/T22 pokazuje wymagane odstępy od ściany (min. 110 mm od podłogi).
- Krok 03 ilustruje poprawne wiercenie otworów na głębokość 60 mm.
- Krok 07 pokazuje montaż zaworu termostatycznego z użyciem klucza.
Zgodność modelu
- Nie stosować w systemach centralnego ogrzewania z obiegiem otwartym.
- Wymaga zastosowania inhibitora korozji w instalacji wodnej.
- Zalecane stosowanie zaworów termostatycznych dla optymalizacji zużycia energii.
