Specyfikacja techniczna głośnika Focal Utopia 6WM - Instrukcja

Najważniejsze informacje

Niniejszy dokument zawiera szczegółowe dane techniczne oraz parametry fizyczne głośnika niskotonowego Focal Utopia 6WM. Informacje te są niezbędne do prawidłowego zaprojektowania obudowy oraz doboru wzmacniacza w systemach car audio.

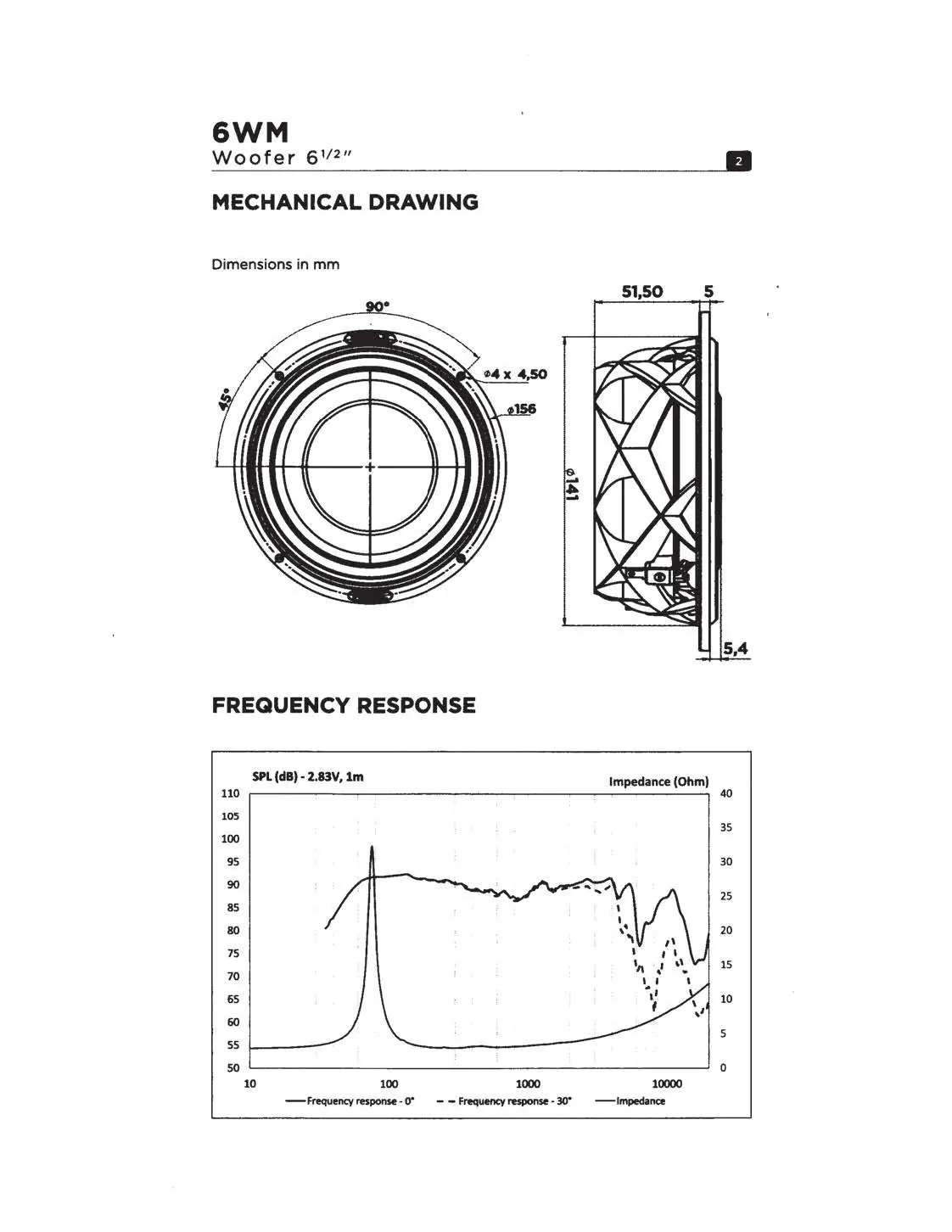

Rysunek techniczny

Głośnik charakteryzuje się następującymi wymiarami montażowymi:

• Średnica zewnętrzna: 156 mm
• Głębokość montażowa: 51,5 mm
• Średnica otworu montażowego: 141 mm

Specyfikacja techniczna

Podstawowe parametry pracy głośnika:

• Moc nominalna: 100 W
• Moc maksymalna: 200 W
• Skuteczność (2.83V/1m): 91.5 dB
• Impedancja znamionowa: 4 Ohm
• Średnica cewki: 80 mm
• Materiał cewki: CCAW
• Materiał karkasu: Włókno szklane
• Waga netto: 1050 g

Parametry Thiele/Small

Dla celów projektowania systemów audio, głośnik posiada następujące parametry:

• Rdc: 2.7 Ohm
• Fs: 70 Hz
• Mms: 14.5 g
• Cms: 0.36 mm/N
• Vas: 8.5 l
• Qts: 0.79
• Qes: 0.86
• Qms: 10.5
• Bxl: 4.4 N/A
• Sd: 132.7 cm2
• SPL: 89.3 dB
• Xmax: 5.5 mm

Charakterystyka częstotliwościowa

Wykres częstotliwości przedstawia odpowiedź SPL w funkcji częstotliwości oraz przebieg impedancji. Głośnik wykazuje stabilną charakterystykę w zakresie pracy niskotonowej.

Kontakt

Focal-JMlab, BP 374, 108, rue de l'Avenir, 42353 La Talaudiere cedex, France. Strona internetowa: www.focal.com
