Głośniki aktywne Fonestar ASB-12150U i ASB-15180U to zaawansowane systemy nagłośnieniowe wyposażone w odtwarzacz USB/SD/FM, korektor graficzny oraz możliwość podłączenia mikrofonów i zewnętrznych źródeł dźwięku. Urządzenia posiadają wyjście na głośnik pasywny oraz funkcję bezprzewodowego łączenia dwóch głośników w zestaw stereo.
Opis urządzenia i sterowanie
Panel tylny głośnika zawiera wszystkie niezbędne elementy sterujące:
- Moduł odtwarzacza: Pozwala na odtwarzanie plików z USB/SD oraz obsługę radia FM. Przyciski MODE, VOL+/-, oraz odtwarzanie/pauza umożliwiają nawigację.
- Wejścia audio: Cztery wejścia mikrofonowe (XLR/Jack) z niezależną regulacją tonów wysokich (TREBLE), niskich (BASS) i głośności (VOL).
- Korektor graficzny: 5-pasmowy equalizer do dostosowania charakterystyki dźwięku.
- Sekcja efektów: Regulacja czasu (DELAY) i liczby powtórzeń (ECHO) dla efektu echa.
- Wskaźnik CLIP: Jeśli świeci na czerwono, oznacza przeciążenie sygnałem. Należy zmniejszyć głośność wejściową lub główną.

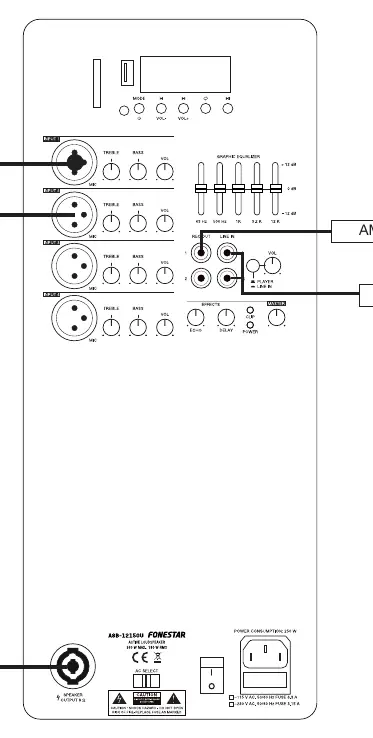

Podłączenie i pierwsze uruchomienie
Przed podłączeniem zasilania upewnij się, że wszystkie pokrętła głośności są ustawione na minimum, a przełącznik POWER jest wyłączony.
- Podłącz kabel zasilający do sieci.
- Podłącz źródło dźwięku (mikser, odtwarzacz CD) do wejścia LINE IN lub podłącz mikrofony do wejść INPUT 1-4.
- Włącz urządzenie przełącznikiem POWER.
- Dostosuj głośność wejściową oraz główną (MASTER).
- Opcjonalnie: podłącz głośnik pasywny do wyjścia SPEAKER OUTPUT 8 Ohm.
Bezprzewodowe połączenie dwóch głośników
Aby połączyć dwa głośniki w system stereo:
- Włącz oba głośniki i wybierz tryb bezprzewodowy.
- Na jednym z głośników naciśnij i przytrzymaj przycisk odtwarzania (lub RPT na pilocie), aż usłyszysz sygnał dźwiękowy. Ten głośnik stanie się jednostką MASTER (lewy kanał).
- Drugi głośnik automatycznie stanie się jednostką SLAVE (prawy kanał).
- Połącz swoje urządzenie audio Bluetooth z głośnikiem MASTER.
Konserwacja i bezpieczeństwo
Po zakończeniu pracy zawsze wyłączaj urządzenie, skręcając głośność do minimum i wyłączając przełącznik POWER. Urządzenie posiada otwór w podstawie do montażu na statywie o średnicy 35 mm.
Praktyczna pomoc
Typowe problemy
Oznacza przeciążenie lub zbyt wysoki poziom sygnału. Zmniejsz poziom sygnału wejściowego lub głośność główną, aż wskaźnik zgaśnie.
Sprawdź, czy głośnik pasywny jest poprawnie podłączony do wyjścia SPEAKER OUTPUT 8 Ohm i czy kabel nie jest uszkodzony.
Przed użyciem
- Ustaw wszystkie pokrętła głośności na minimum przed włączeniem.
- Upewnij się, że przełącznik POWER jest w pozycji wyłączonej.
- Sprawdź, czy napięcie zasilania jest zgodne z ustawieniem przełącznika AC SELECT.
- Upewnij się, że używasz odpowiednich kabli (XLR dla mikrofonów, RCA dla linii).
Parametry w praktyce
- Moc (ASB-12150U)
- 360 W max, 180 W RMS.
- Moc (ASB-15180U)
- 440 W max, 220 W RMS.
- Pasmo przenoszenia
- 50-18,000 Hz (ASB-12150U) lub 42-18,000 Hz (ASB-15180U).
- Otwór montażowy
- Standardowy otwór 35 mm w podstawie do montażu na statywie.
Ilustracje i schematy

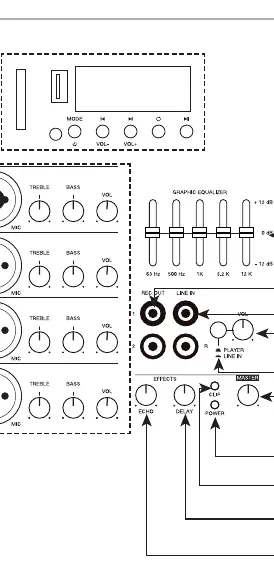

- Panel tylny zawiera sekcję odtwarzacza (1), wejścia mikrofonowe (2), korektor (3) oraz wyjścia/wejścia liniowe (4, 5).
- Pilot zdalnego sterowania umożliwia wybór źródła (MODE), regulację głośności (VOL) oraz sterowanie odtwarzaniem (Play/Pause, Skip).
Zgodność modelu
- Wyjście SPEAKER OUTPUT przeznaczone jest wyłącznie dla głośników pasywnych o impedancji 8 Ohm.
- Wejścia mikrofonowe obsługują mikrofony dynamiczne.
