Instrukcja obsługi jump startera Forney FRONTLINE 1000

Najważniejsze informacje

Forney FRONTLINE 1000 to przenośny jump starter litowy o prądzie szczytowym 1000A. Urządzenie jest przeznaczone wyłącznie do akumulatorów kwasowo-ołowiowych 12V (w tym AGM, GEL, zalewanych). Przed pierwszym użyciem należy w pełni naładować urządzenie. W przypadku problemów z uruchomieniem silnika, urządzenie posiada tryb Smart Jump Start (automatyczny) oraz Force Jump Start (ręczny dla głęboko rozładowanych akumulatorów).

Ładowanie urządzenia

Urządzenie należy ładować za pomocą kabla USB-C. Czas ładowania zależy od źródła zasilania; dla najszybszego ładowania zaleca się użycie zasilacza 15W. Proces ładowania rozpoczyna się automatycznie po podłączeniu kabla do portu USB-C w urządzeniu i źródła zasilania.

Uruchamianie silnika (Smart Jump Start)

1. Upewnij się, że wszystkie odbiorniki prądu w pojeździe (światła, radio, klimatyzacja) są wyłączone.

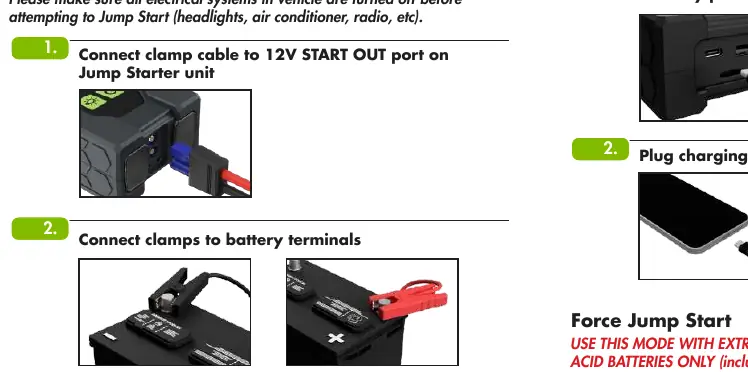

2. Podłącz kabel z zaciskami do portu 12V START OUT w jump starterze.
3. Podłącz czerwony zacisk do dodatniego bieguna akumulatora (POS, P, +).
4. Podłącz czarny zacisk do ujemnego bieguna akumulatora (NEG, N, -).
5. Włącz urządzenie przyciskiem zasilania. Ikona START zaświeci się, gdy połączenie z akumulatorem będzie poprawne.
6. Uruchom silnik pojazdu.
7. Po uruchomieniu wyłącz urządzenie, przytrzymując przycisk zasilania przez 3 sekundy.

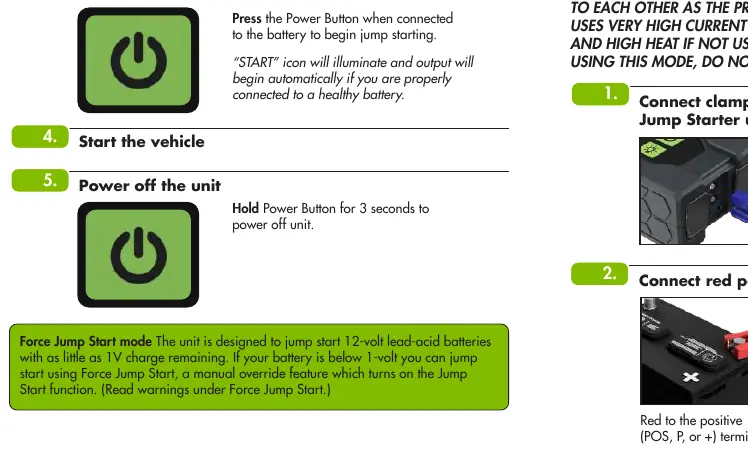

Tryb Force Jump Start

Uwaga: Ten tryb wyłącza zabezpieczenia przed zwarciem i odwrotną polaryzacją. Używaj go tylko w ostateczności, gdy akumulator ma mniej niż 1V.

1. Podłącz zaciski do akumulatora zgodnie z instrukcją Smart Jump Start.
2. Włącz urządzenie.
3. Naciśnij i przytrzymaj jednocześnie przycisk zasilania oraz przycisk latarki przez 5 sekund.
4. Migający pasek świetlny i ikona START oznaczają, że tryb Force Jump Start jest aktywny.

Ładowanie urządzeń zewnętrznych

Urządzenie może służyć jako powerbank. Podłącz kabel ładujący urządzenia do portu USB OUT w jump starterze, a następnie do ładowanego urządzenia.

Latarka

Naciśnij przycisk latarki, aby przełączać tryby: Solid White (białe światło), Solid Red (czerwone światło), Flashing Red (migające czerwone światło).

Kody błędów wyświetlacza

• E01: Zabezpieczenie przed przegrzaniem. Pozwól urządzeniu ostygnąć.
• E02: Zabezpieczenie przed niską temperaturą. Środowisko jest zbyt zimne.
• E03: Nieprawidłowe napięcie akumulatora. Upewnij się, że podłączono akumulator 12V.
• E04: Odwrotna polaryzacja zacisków. Sprawdź podłączenie (czerwony do +, czarny do -).
• E05: Błąd Smart Jump Start. Zaciski mogą być zwarte lub wymagany jest tryb Force Jump Start.
• E10, E11, E12, E13: Błędy wewnętrzne (czujnik temperatury, komunikacja, przełącznik). Wyłącz i włącz urządzenie. Jeśli błąd nie zniknie, skontaktuj się z serwisem Forney Industries.

Dane techniczne

• Prąd szczytowy: 1000A
• Pojemność akumulatora wewnętrznego: 23.68Wh
• Napięcie rozruchowe: 12V
• Zalecana pojemność silnika: Benzyna do 6.5L, Diesel do 4.0L
• Wyjścia USB: 5V/3A (15W)
• Wymiary: 176mm x 81mm x 49mm
