Instrukcja obsługi urządzenia rozruchowego Forney FRONTLINE 1000 1000A

Najważniejsze informacje z instrukcji

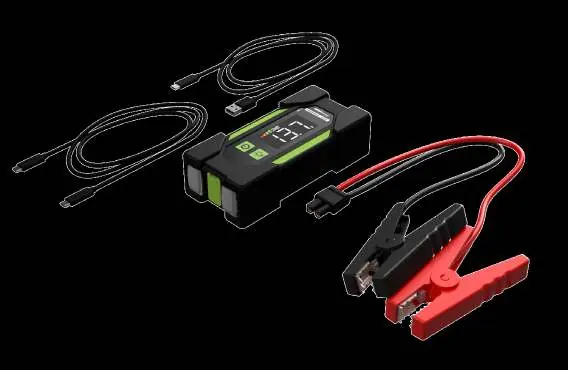

Urządzenie Forney FRONTLINE 1000 to przenośny starter litowy o szczytowej mocy 1000A, przeznaczony do wspomagania rozruchu 12-woltowych akumulatorów kwasowo-ołowiowych (w tym AGM, GEL, mokrych). Przed pierwszym użyciem urządzenie należy w pełni naładować. Urządzenie posiada wbudowaną latarkę oraz porty USB do ładowania urządzeń mobilnych.

Ładowanie urządzenia

Urządzenie jest dostarczane częściowo naładowane. Aby naładować urządzenie:

• Podłącz kabel USB-C do urządzenia.
• Podłącz drugi koniec kabla do zasilanego portu USB (zalecane użycie ładowarki 15W dla najszybszego ładowania).
• Czas ładowania przy użyciu ładowarki 15W wynosi mniej niż 2 godziny.

Uruchamianie pojazdu (Smart Jump Start)

Tryb ten jest przeznaczony do bezpiecznego rozruchu pojazdów z 12-woltowymi akumulatorami kwasowo-ołowiowymi.

1. Wyłącz wszystkie odbiorniki prądu w pojeździe (światła, radio, klimatyzacja).
2. Podłącz kable rozruchowe do portu 12V START OUT w urządzeniu.
3. Podłącz czerwony zacisk do dodatniego bieguna akumulatora (POS, P, +).
4. Podłącz czarny zacisk do ujemnego bieguna akumulatora (NEG, N, -).
5. Włącz urządzenie przyciskiem zasilania.
6. Gdy ikona START zaświeci się, uruchom silnik pojazdu.
7. Po uruchomieniu wyłącz urządzenie, przytrzymując przycisk zasilania przez 3 sekundy.

Tryb Force Jump Start

Tryb ten służy do uruchamiania akumulatorów o napięciu poniżej 1V. Uwaga: W tym trybie funkcje ochrony przed zwarciem i odwrotną polaryzacją są wyłączone. Należy zachować szczególną ostrożność, aby nie dopuścić do zetknięcia się zacisków.

1. Podłącz kable do urządzenia i zaciski do akumulatora zgodnie z instrukcją powyżej.
2. Włącz urządzenie.
3. Naciśnij i przytrzymaj jednocześnie przycisk zasilania oraz przycisk latarki przez 5 sekund.
4. Migający pasek świetlny i ikona START oznaczają aktywny tryb Force Jump Start.
5. Uruchom pojazd.

Latarka

Latarka posiada trzy tryby pracy: białe światło stałe, czerwone światło stałe oraz czerwone światło migające. Przełączanie trybów odbywa się poprzez kolejne kliknięcia przycisku latarki.

Rozwiązywanie problemów

Wyświetlacz LED informuje o błędach za pomocą kodów:

• E01: Ochrona przed przegrzaniem – pozwól urządzeniu ostygnąć.
• E02: Ochrona przed niską temperaturą – otoczenie jest zbyt zimne.
• E03: Nieprawidłowe napięcie akumulatora – upewnij się, że podłączono akumulator 12V.
• E04: Odwrotna polaryzacja – sprawdź podłączenie zacisków.
• E05: Błąd Smart Jump Start – upewnij się, że zaciski nie są zwarte.
• E10-E13: Błędy wewnętrzne (czujnik temperatury, komunikacja, przełącznik) – zrestartuj urządzenie, jeśli błąd nie ustąpi, skontaktuj się z Forney Industries.
