Instrukcja montażu zdalnego uruchamiania silnika Fortin EVO-ONE dla Toyota Corolla

Najważniejsze informacje z instrukcji

Niniejszy dokument stanowi dodatek do instrukcji instalacji systemu Fortin EVO-ONE dla pojazdów Toyota Corolla (roczniki 2024-2025, kluczyk H-Key). Instalacja wymaga zaawansowanej wiedzy technicznej i powinna być przeprowadzona przez wykwalifikowanego technika. Niewłaściwe podłączenie może spowodować trwałe uszkodzenie pojazdu.

Bezpieczeństwo i wymagania

• Obowiązkowy czujnik maski: Czujnik otwarcia maski (Hood Pin) musi zostać zainstalowany, jeśli pojazd może zostać uruchomiony zdalnie przy otwartej masce.
• Naklejka bezpieczeństwa: Należy ją umieścić w widocznym miejscu.
• Narzędzia: Do programowania wymagane jest narzędzie FLASH LINK UPDATER lub FLASH LINK MOBILE (sprzedawane oddzielnie).
• Weryfikacja: Przed podłączeniem należy sprawdzić wszystkie obwody za pomocą sondy logicznej lub multimetru cyfrowego.

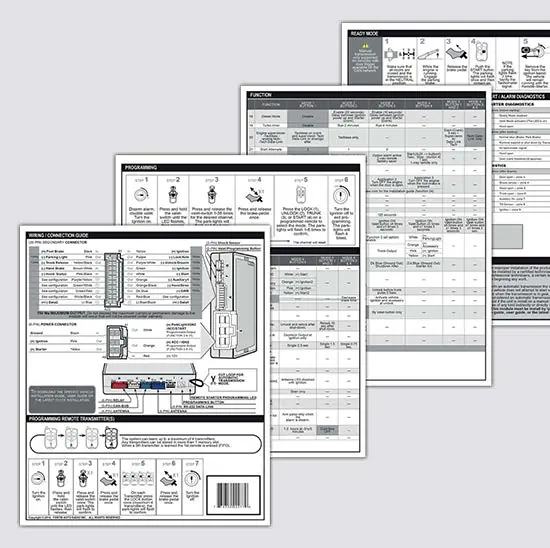

Schemat połączeń

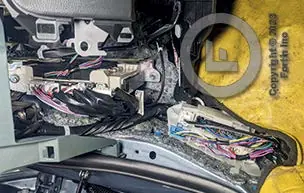

Instalacja wymaga połączeń z konektorami przy kolumnie kierownicy, ECU (strona kierowcy) oraz panelu bocznym kierowcy. Kluczowe sygnały obejmują zasilanie (+12V), zapłon, rozrusznik, akcesoria oraz dane CAN (High/Low). W przypadku pojazdów wyposażonych w system TPMS, wymagane jest dodatkowe połączenie.

Procedura programowania DCryptor

1. Przygotuj narzędzia: FLASH LINK UPDATER lub FLASH LINK MOBILE z dostępem do Internetu.
2. Skonfiguruj opcje jednostki i zapisz je przed rozpoczęciem programowania.
3. Naciśnij i przytrzymaj przycisk programowania, podłączając główny harnas 6-pinowy.
4. Zwolnij przycisk, gdy dioda LED zaświeci się na niebiesko.
5. Włóż pozostałe konektory.
6. Przekręć kluczyk w pozycję ON/RUN. Dioda zacznie szybko migać, a następnie zaświeci się na stałe.
7. Przekręć kluczyk w pozycję OFF, a następnie uruchom silnik. Dioda niebieska zgaśnie, a czerwona się zaświeci.

Programowanie obejścia kluczyka (Key Bypass)

Po zakończeniu procedury DCryptor, należy wykonać procedurę obejścia kluczyka (Key Bypass), która obejmuje sekwencję przekręcania kluczyka w stacyjce oraz obserwację diod LED (czerwona i żółta powinny migać naprzemiennie). Po zakończeniu, odłącz wszystkie konektory, użyj narzędzia FLASH LINK do odwiedzenia menu DCryptor, a następnie ponownie podłącz wszystkie przewody.

Funkcjonalność zdalnego uruchamiania

Aby zdalnie uruchomić silnik: upewnij się, że wszystkie drzwi są zamknięte, a następnie użyj pilota zdalnego startu lub pilota fabrycznego (zgodnie z zaprogramowaną funkcją). Po uruchomieniu, aby przejąć kontrolę nad pojazdem, należy włożyć kluczyk, przekręcić go w pozycję ON/RUN i nacisnąć pedał hamulca.
