Instrukcja obsługi zapory sieciowej Fortinet FortiGate 1000F
Szybki przewodnik instalacji i konfiguracji zapory sieciowej FortiGate 1000F i 1001F. Zawiera instrukcje montażu, podłączenia, konfiguracji początkowej oraz opisy wskaźników LED.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument stanowi skrócony przewodnik instalacji dla serii urządzeń FortiGate 1000F (modele FG-1000F oraz FG-1001F). Instrukcja obejmuje proces rejestracji urządzenia, podstawowe opcje konfiguracji (GUI, CLI, FortiExplorer), montaż w szafie rack oraz opis wskaźników LED na panelu przednim i tylnym.
Elementy zestawu
- Urządzenie FortiGate
- Przewodnik QuickStart
- 2x kable zasilające
- 1x kabel Ethernet
- 1x kabel konsolowy
- 4x gumowe nóżki
- 2x transceivery SFP
- 2x wsporniki do montażu w szafie rack
- 8x śruby do wsporników
- Tylko dla modeli DC: 2x końcówki uziemiające, 6x pierścienie zaciskowe
Instalacja i montaż

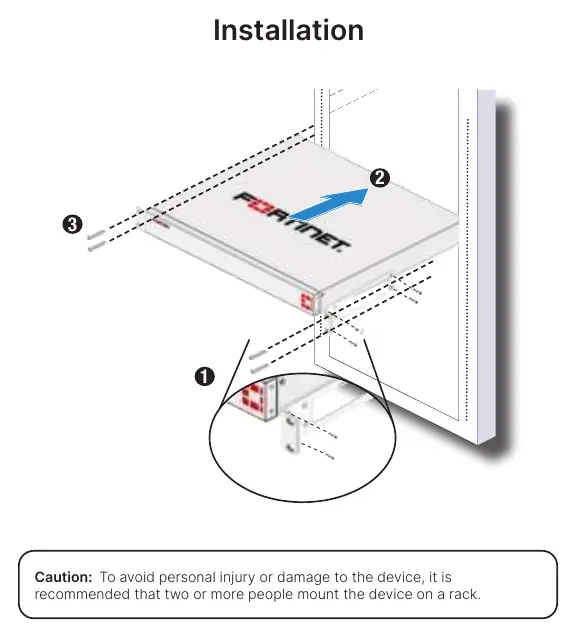

Urządzenie można zainstalować na biurku lub w szafie rack. W przypadku montażu w szafie zaleca się udział co najmniej dwóch osób. Należy zapewnić co najmniej 1,5 cala (ok. 3,8 cm) wolnej przestrzeni nad i pod urządzeniem dla zapewnienia odpowiedniej wentylacji.
Pierwsze uruchomienie i konfiguracja
Dostępne są trzy główne metody konfiguracji:
- FortiExplorer: Pobierz aplikację mobilną, zeskanuj kod QR i postępuj zgodnie z instrukcjami na ekranie. Wymaga włączenia Bluetooth lub połączenia kablem USB.
- GUI (Interfejs graficzny): Podłącz komputer do portu MGMT za pomocą kabla Ethernet. Skonfiguruj kartę sieciową komputera na adres IP 192.168.1.x (maska 255.255.255.0). Uzyskaj dostęp przez przeglądarkę pod adresem https://192.168.1.99 (użytkownik: admin, hasło: puste).
- CLI (Interfejs wiersza poleceń): Podłącz komputer do portu konsolowego za pomocą kabla konsolowego USB. Ustawienia portu: prędkość 9600, 8 bitów danych, 1 bit stopu, brak parzystości, brak kontroli przepływu.
Wskaźniki LED i porty
Panel przedni zawiera wskaźniki statusu (STATUS, ALARM, HA, POWER), przycisk BLE oraz porty sieciowe (RJ45, SFP+, SFP28, QSFP28). Każdy port posiada diody LINK/ACT oraz SPEED informujące o stanie połączenia i prędkości transmisji. Panel tylny zawiera zasilacze (AC lub DC) oraz wskaźniki wejścia/wyjścia zasilania.
Bezpieczeństwo
Urządzenie jest przeznaczone do instalacji w lokalizacjach o ograniczonym dostępie. Wymagane jest uziemienie urządzenia. W przypadku modeli DC należy stosować kable o przekroju minimum 12 AWG. Nie należy blokować przepływu powietrza ani przeciążać obwodów zasilających.
Informacje o producencie
Fortinet, Inc.
Praktyczna pomoc
Typowe problemy
Brak połączenia z interfejsem GUI
Upewnij się, że komputer jest podłączony do portu MGMT i ma ustawiony adres IP z podsieci 192.168.1.x (np. 192.168.1.2) z maską 255.255.255.0.
Wskaźnik ALARM świeci na czerwono
Oznacza wykrycie poważnego błędu. Sprawdź stan urządzenia w interfejsie zarządzania lub skontaktuj się z pomocą techniczną FortiCare.
Brak zasilania (wskaźniki wyłączone)
Sprawdź poprawność podłączenia kabli zasilających oraz czy wskaźniki LED na zasilaczach z tyłu urządzenia świecą na zielono.
Przed użyciem
- Zarejestruj urządzenie na stronie support.fortinet.com
- Upewnij się, że masz zapewnione 1,5 cala wolnej przestrzeni wokół urządzenia
- W przypadku montażu w racku, upewnij się, że masz wsparcie drugiej osoby
- Dla modeli DC: użyj kabli o przekroju minimum 12 AWG
- Przygotuj komputer z odpowiednią konfiguracją sieciową dla dostępu GUI lub ustawieniami terminala dla CLI
Parametry w praktyce
- Zasilanie AC
- Obsługuje napięcie 100-240VAC, 50/60Hz
- Zasilanie DC
- Obsługuje napięcie -48VDC do -60VDC
Ilustracje i schematy
- Strona 6: Schemat podłączenia komputera do portu MGMT dla konfiguracji GUI.
- Strona 7: Schemat podłączenia kabla konsolowego do komputera dla konfiguracji CLI.
- Strona 8: Instrukcja montażu i demontażu modułów SFP.
- Strona 12-13: Opis diod LED i portów na panelu przednim.
- Strona 15: Opis wskaźników LED zasilaczy na panelu tylnym.
Zgodność modelu
- Urządzenie wymaga certyfikowanych transceiverów SFP (Laser Class 1, 3.3V).
- Modele DC wymagają instalacji w lokalizacjach o ograniczonym dostępie.
- Wszystkie kable Ethernet są przeznaczone wyłącznie do połączeń wewnątrz budynku.
