Instrukcja obsługi zapory sieciowej FortiGate 1000F Series
Szybki przewodnik instalacji i konfiguracji zapory sieciowej FortiGate 1000F oraz FG-1001F. Dowiedz się, jak podłączyć urządzenie, skonfigurować dostęp przez GUI i CLI oraz zrozumieć wskaźniki LED.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi szybki przewodnik instalacji dla serii FortiGate 1000F (modele FG-1000F i FG-1001F). Przed rozpoczęciem pracy zaleca się zarejestrowanie urządzenia na stronie support.fortinet.com w celu uzyskania dostępu do aktualizacji oprogramowania, wsparcia technicznego i gwarancji. Urządzenie można skonfigurować za pomocą aplikacji FortiExplorer, interfejsu graficznego (GUI) lub wiersza poleceń (CLI).

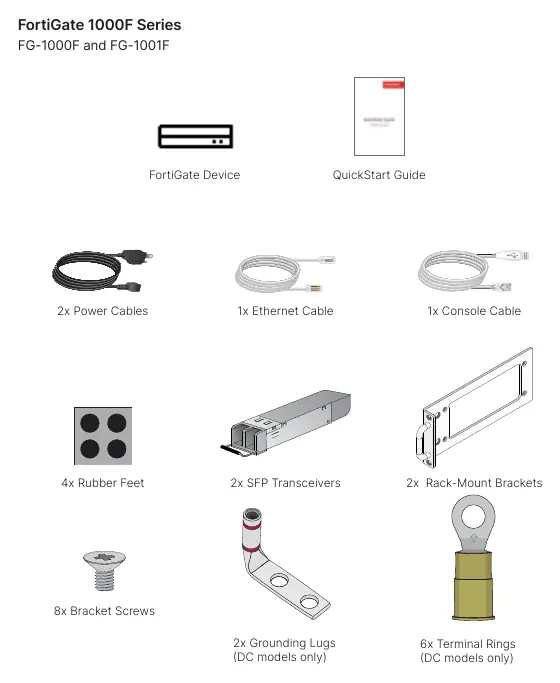

Zawartość opakowania
- Urządzenie FortiGate
- 2x kable zasilające
- 1x kabel Ethernet
- 1x kabel konsolowy
- 4x gumowe nóżki
- 2x uchwyty do montażu w szafie rack
- 8x śruby do uchwytów
- Modele DC: 2x końcówki uziemiające, 6x pierścienie zaciskowe
Instalacja urządzenia
Urządzenie można zainstalować na biurku lub w szafie rack:
- Instalacja na biurku: Umieść urządzenie na płaskiej, czystej i stabilnej powierzchni. Zapewnij co najmniej 1,5 cala (ok. 3,8 cm) wolnej przestrzeni wokół urządzenia dla odpowiedniej wentylacji.
- Montaż w szafie rack: Ze względów bezpieczeństwa zaleca się montaż przez dwie lub więcej osób. Upewnij się, że przepływ powietrza nie jest ograniczony.
Pierwsze uruchomienie i konfiguracja
Dostępne są dwie główne metody konfiguracji:
- GUI (Interfejs graficzny): Podłącz komputer zarządzający do portu MGMT za pomocą kabla Ethernet. Skonfiguruj kartę sieciową komputera na adres IP z podsieci 192.168.1.x (np. 192.168.1.1) z maską 255.255.255.0. Otwórz przeglądarkę i przejdź pod adres https://192.168.1.99. Domyślny użytkownik to admin, hasło pozostaw puste.
- CLI (Wiersz poleceń): Podłącz kabel konsolowy do portu Console. Ustawienia portu: prędkość 9600, bity danych 8, bity stopu 1, brak parzystości, brak kontroli przepływu.
Wskaźniki LED i interfejsy
Panel przedni zawiera wskaźniki stanu (STATUS), alarmu (ALARM), zasilania (POWER) oraz aktywności portów sieciowych. Wskaźniki LED informują o:
- STATUS: Zielony (normalna praca), migający zielony (uruchamianie), czerwony (główny alarm).
- ALARM: Czerwony (główny alarm), bursztynowy (pomniejszy alarm).
- Porty sieciowe: Zielony (połączenie aktywne), migający zielony (aktywność danych).
Bezpieczeństwo i zasilanie
Urządzenie przeznaczone jest do instalacji w lokalizacjach o ograniczonym dostępie. W przypadku modeli DC, upewnij się, że używasz kabli o przekroju minimum 12 AWG. Zawsze zapewnij prawidłowe uziemienie urządzenia. W przypadku wymiany baterii, używaj tylko zalecanych typów, aby uniknąć ryzyka wybuchu.
Oficjalne zasoby z instrukcji
Informacje o producencie
Fortinet, Inc.
Praktyczna pomoc
Typowe problemy
Brak połączenia z urządzeniem przez GUI
Sprawdź, czy komputer zarządzający ma adres IP z podsieci 192.168.1.x i maskę 255.255.255.0. Domyślny adres IP urządzenia to 192.168.1.99.
Brak dostępu do CLI
Upewnij się, że kabel konsolowy jest poprawnie podłączony. Ustawienia portu: prędkość 9600, bity danych 8, bity stopu 1, brak parzystości, brak kontroli przepływu.
Wskaźnik ALARM świeci na czerwono
Oznacza to wykrycie głównego alarmu. Sprawdź logi systemowe przez GUI lub CLI w celu zdiagnozowania przyczyny.
Przed użyciem
- Zarejestruj urządzenie na stronie support.fortinet.com.
- Upewnij się, że masz stabilną powierzchnię lub odpowiedni stelaż rack.
- Przygotuj komputer z przeglądarką internetową do konfiguracji GUI.
- W przypadku modeli DC, upewnij się, że używasz kabli zasilających o przekroju min. 12 AWG.
- Sprawdź, czy zapewniono odpowiednią wentylację (1,5 cala prześwitu).
Parametry w praktyce
- 192.168.1.99
- Domyślny adres IP portu zarządzania (MGMT).
- -48VDC do -60VDC
- Wymagane napięcie wejściowe dla modeli z zasilaniem DC.
Ilustracje i schematy
- Panel przedni: zawiera porty RJ45, SFP+, SFP28, QSFP28 oraz wskaźniki LED statusu i alarmu.

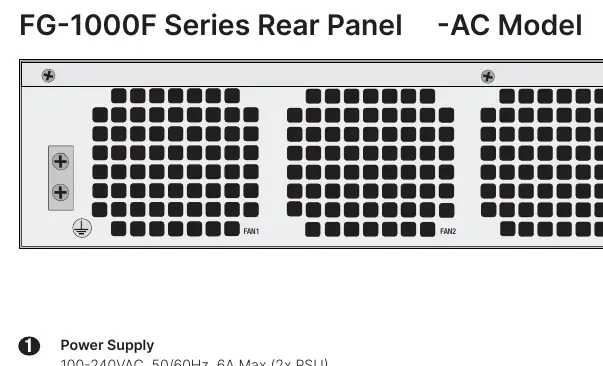

- Panel tylny: zawiera zasilacze (AC lub DC) oraz złącza uziemienia.
Zgodność modelu
- Urządzenie przeznaczone do instalacji w lokalizacjach o ograniczonym dostępie (Restricted Access Location).
- Modele DC wymagają zasilania -48VDC do -60VDC.
