Instrukcja obsługi reflektora FOS Hydor 120W RGBL

Szybki przewodnik po instalacji, konfiguracji i obsłudze reflektora FOS Hydor 120W RGBL. Dowiedz się, jak bezpiecznie zamontować urządzenie, skonfigurować menu DMX oraz przeprowadzić konserwację.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Reflektor FOS Hydor 120W RGBL Strona 1 Schemat złączy i panelu sterowania Strona 5 Rysunek wymiarowy urządzenia Strona 13

Najważniejsze informacje z instrukcji

Reflektor FOS Hydor 120W RGBL to zaawansowane urządzenie oświetleniowe. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa. Urządzenie wymaga uziemienia (klasa ochrony 1). Nie zawiera części serwisowalnych przez użytkownika – wszelkie naprawy muszą być wykonywane przez wykwalifikowany personel. Podczas pierwszego uruchomienia może wydobywać się lekki dym lub zapach, co jest normalnym procesem wypalania się farby wewnątrz obudowy.

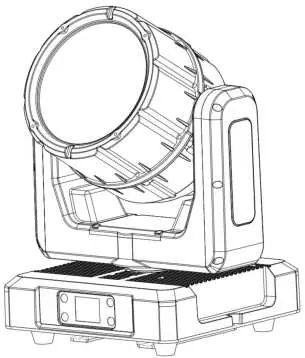

Reflektor FOS Hydor 120W RGBL
Reflektor FOS Hydor 120W RGBL

Opis urządzenia

Urządzenie posiada panel sterowania z wyświetlaczem LCD oraz zestaw złączy na tylnym panelu:

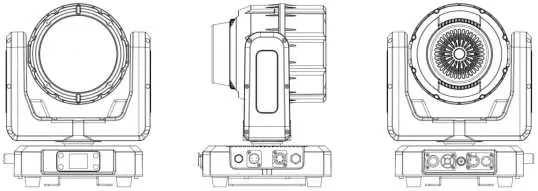

Schemat złączy i panelu sterowania
Schemat złączy i panelu sterowania
  • Wyświetlacz LCD menu systemowego
  • Złącza DMX: wejście i wyjście 3-pin oraz 5-pin
  • Złącza zasilania: wejście i wyjście (Power In/Out)
  • Bezpiecznik
  • Antena

Instalacja i montaż

Montaż urządzenia powinien być przeprowadzony przez profesjonalnego instalatora. Należy przestrzegać następujących zasad:

  • Bezpieczeństwo: Zawsze stosuj dodatkowe zabezpieczenie (linkę bezpieczeństwa) przy montażu podwieszanym. Nigdy nie stawaj bezpośrednio pod urządzeniem podczas montażu lub demontażu.
  • Odległości: Zachowaj minimalną odległość 1 metra od powierzchni/obiektów oraz 0,5 metra od materiałów łatwopalnych.
  • Warunki pracy: Temperatura otoczenia musi mieścić się w zakresie od -20°C do 45°C.
  • Złącza: Wszystkie połączenia i zaślepki muszą być zabezpieczone smarem dielektrycznym, aby zapobiec korozji i zwarciom.

Menu pozwala na pełną konfigurację urządzenia:

  • Control: Ustawienia adresu DMX (001-512), wybór trybu kanałów (12CH, 22CH), wybór sygnału (XLR, Wireless) oraz sterowanie ręczne.
  • Settings: Konfiguracja wyświetlacza, blokada klawiszy, zachowanie przy błędzie DMX, prędkość ściemniacza (Dimmer Speed), krzywe ściemniania, częstotliwość LED, tryb wentylatora oraz kalibracja (Pan, Tilt, Zoom, Kolor).
  • Information: Podgląd informacji o błędach, temperaturze, wersji oprogramowania i UID.

Konserwacja i czyszczenie

Regularna konserwacja zapewnia długą żywotność urządzenia:

  • Czyszczenie: Regularnie czyść zewnętrzną powierzchnię soczewki miękką szmatką. Nie używaj alkoholu, rozpuszczalników ani środków na bazie amoniaku.
  • Przeglądy: Co trzy miesiące zaleca się szczegółową kontrolę elektryczną przez uprawnionego inżyniera. Sprawdzaj dokręcenie wszystkich śrub i mocowań oraz stan kabli zasilających.

Dane techniczne

Kluczowe parametry urządzenia:

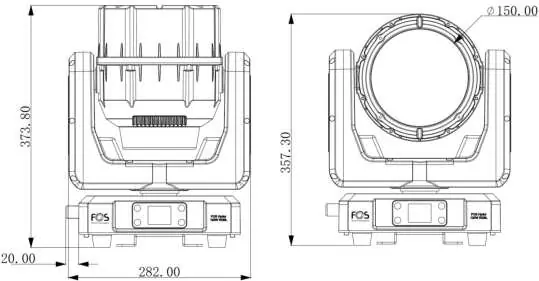

Rysunek wymiarowy urządzenia
Rysunek wymiarowy urządzenia
  • Źródło światła: 120W RGBL
  • Strumień świetlny: 2500lm
  • Optyka: Soczewka Fresnela 140mm, zoom 3.8° - 38°
  • Zasilanie: 100-240V, 50/60Hz
  • Klasa szczelności: IP65
  • Wymiary: 282 x 250 x 364.8 mm
  • Waga: 7 kg

Praktyczna pomoc

Typowe problemy

Lekki dym lub zapach przy pierwszym uruchomieniu

Jest to normalny proces spowodowany wypalaniem się nadmiaru farby wewnątrz obudowy pod wpływem ciepła lampy.

Urządzenie nie reaguje lub działa nieprawidłowo

Sprawdź połączenia DMX, stan kabli oraz czy adres DMX jest poprawnie ustawiony w menu Control.

Przegrzewanie się urządzenia

Upewnij się, że otwory wentylacyjne nie są zablokowane i zachowano odpowiednią odległość od ścian/innych urządzeń (min. 15 cm).

Przed użyciem

  • Sprawdź, czy przewód zasilający nie jest uszkodzony.
  • Upewnij się, że wszystkie złącza są zabezpieczone smarem dielektrycznym.
  • Sprawdź, czy otwory wentylacyjne są czyste i drożne.
  • Upewnij się, że konstrukcja nośna jest certyfikowana do utrzymania wagi urządzenia.
  • Zainstaluj dodatkową linkę bezpieczeństwa przy montażu podwieszanym.

Ilustracje i schematy

  • Panel tylny zawiera złącza wejściowe i wyjściowe DMX (3-pin i 5-pin) oraz zasilania (Power In/Out).
  • Wyświetlacz LCD znajduje się na przednim panelu podstawy urządzenia.

Zgodność modelu

  • Nie podłączaj urządzenia do ściemniaczy (dimmer pack).
  • Wymagane jest stosowanie oryginalnych części montażowych.
