Instrukcja instalacji jednofazowego falownika FOX-ESS 0.7-3.3kW

Opis produktu

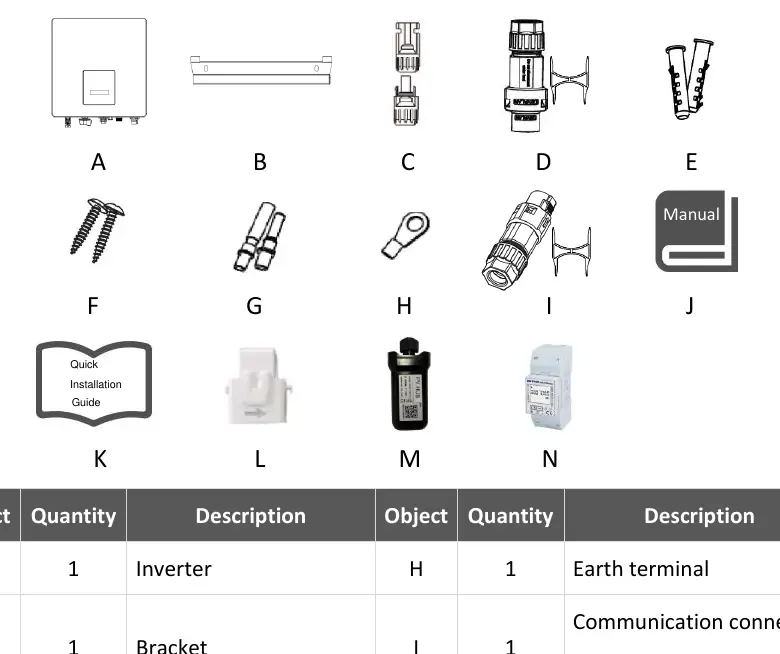

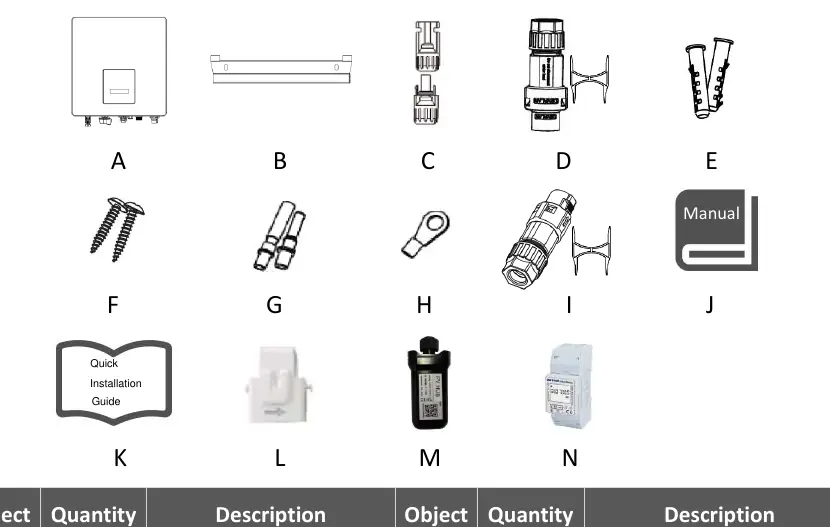

Jednofazowy falownik FOX-ESS o mocy od 0.7kW do 3.3kW to wydajne urządzenie przeznaczone do systemów fotowoltaicznych. Zestaw zawiera falownik, wspornik montażowy, złącza DC i AC, śruby rozporowe oraz niezbędne narzędzia do odblokowania złączy. Opcjonalnie dostępne są akcesoria takie jak licznik energii, CT oraz moduły komunikacyjne WiFi/LAN/GPRS.

Instalacja falownika

Falownik należy montować na stabilnej powierzchni, zachowując odpowiednie odstępy wentylacyjne: minimum 30 cm z każdej strony (lewa, prawa, góra, dół, przód). Proces montażu obejmuje:

• Wyznaczenie i wywiercenie otworów na wspornik montażowy (głębokość min. 50 mm).
• Zamocowanie wspornika za pomocą śrub rozporowych.
• Zawieszenie falownika na wsporniku i upewnienie się, że rowki montażowe są prawidłowo osadzone na szynach wspornika.

Okablowanie elektryczne

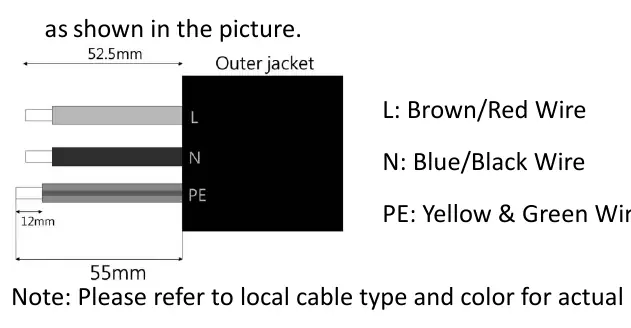

Okablowanie AC: Wymaga doboru odpowiedniego przekroju przewodu (od 2.5mm² do 4mm² w zależności od modelu) oraz zabezpieczenia nadprądowego (16A lub 25A). Przewody należy przygotować, zdejmując 12 mm izolacji, a następnie zmontować wtyczkę AC zgodnie z oznaczeniami L (brązowy/czerwony), N (niebieski/czarny) oraz PE (żółto-zielony).

Okablowanie DC: Przed podłączeniem należy wyłączyć przełącznik DC. Użyj przewodu 12 AWG, zdejmij 6 mm izolacji, zaciśnij styki pinowe na końcach przewodów i wsuń je do złączy DC aż do usłyszenia kliknięcia. Upewnij się, że polaryzacja jest poprawna.

Uziemienie: Falownik musi zostać uziemiony poprzez przykręcenie śruby uziemiającej znajdującej się na obudowie.

Uruchomienie i obsługa

Po sprawdzeniu wszystkich połączeń, włącz zewnętrzne wyłączniki DC/AC, a następnie przełącznik DC na falowniku w pozycję ON. Urządzenie uruchomi się automatycznie, gdy panele PV wygenerują wystarczającą ilość energii. Zielona dioda LED oraz wyświetlacz LCD potwierdzą poprawną pracę. Przy pierwszym uruchomieniu należy zweryfikować kod kraju oraz ustawić aktualny czas za pomocą przycisków na obudowie lub dedykowanej aplikacji.

Konserwacja i bezpieczeństwo

Regularnie sprawdzaj stan połączeń elektrycznych oraz czystość obudowy. W przypadku konieczności odłączenia złączy, użyj dedykowanego narzędzia do odblokowania, aby uniknąć uszkodzenia mechanicznego gniazd. Wszelkie prace serwisowe powinny być wykonywane przy wyłączonym zasilaniu.
