Instrukcja obsługi inwertera solarnego Fox Ess G Series 10.5KW

Szybki przewodnik po instalacji, konfiguracji i obsłudze inwertera solarnego Fox Ess G Series 10.5KW. Zawiera kroki montażu, schematy podłączeń, ustawienia parametrów oraz listę kodów błędów.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści
Schemat zacisków inwertera Strona 7 Schemat rozmieszczenia portów i złączy na spodzie falownika. Strona 7 Wskazówki dotyczące wyboru miejsca montażu falownika. Strona 10 Przygotowanie otworu montażowego w ścianie. Strona 11 Montaż kołków rozporowych w ścianie. Strona 11 Montaż inwertera na wsporniku Strona 12

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy inwerterów solarnych serii G (modele G7-VB do G10.5-VB). Dokument przeznaczony jest wyłącznie dla wykwalifikowanego personelu technicznego. Przed przystąpieniem do jakichkolwiek prac należy zapoznać się z zasadami bezpieczeństwa, w tym z ostrzeżeniami dotyczącymi wysokiego napięcia (wymagane 5 minut na rozładowanie kondensatorów przed otwarciem obudowy).

Opis urządzenia i elementy zestawu

Inwertery serii G to jednofazowe urządzenia z dwoma niezależnymi trackerami MPP. Zestaw zawiera inwerter, wspornik montażowy, złącza DC, złącze AC, śruby rozporowe, terminal uziemiający oraz antenę WiFi.

Schemat zacisków inwertera
Schemat zacisków inwertera

Instalacja

Urządzenie należy montować na ścianie o nachyleniu w granicach ±5°. Wymagane jest zachowanie minimalnych odstępów (300 mm z każdej strony) dla zapewnienia odpowiedniej wentylacji. Unikać bezpośredniego nasłonecznienia, deszczu oraz miejsc z substancjami łatwopalnymi.

Schemat rozmieszczenia portów i złączy na spodzie falownika.
Schemat rozmieszczenia portów i złączy na spodzie falownika.

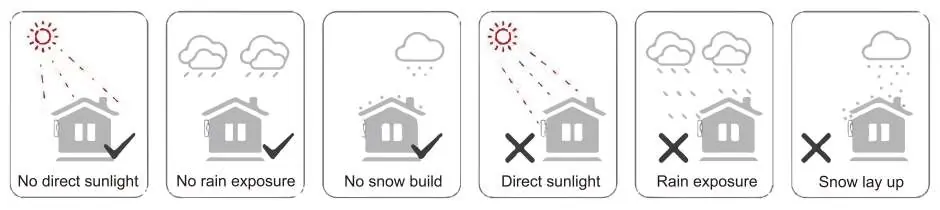

Wskazówki dotyczące wyboru miejsca montażu falownika.
Wskazówki dotyczące wyboru miejsca montażu falownika.
Przygotowanie otworu montażowego w ścianie.
Przygotowanie otworu montażowego w ścianie.
Montaż kołków rozporowych w ścianie.
Montaż kołków rozporowych w ścianie.
Montaż inwertera na wsporniku
Montaż inwertera na wsporniku
Zawieszanie falownika na wsporniku montażowym.
Zawieszanie falownika na wsporniku montażowym.
Prawidłowy montaż złączy kablowych PV.
Prawidłowy montaż złączy kablowych PV.
Błędny schemat połączenia równoległego paneli PV.
Błędny schemat połączenia równoległego paneli PV.
Przygotowanie przewodów AC
Przygotowanie przewodów AC

Kroki instalacji:

  • Zamocować wspornik na ścianie za pomocą śrub rozporowych.
  • Zawiesić inwerter na wsporniku i zabezpieczyć śrubą M5.
  • Podłączyć przewody PV (zgodnie z polaryzacją, napięcie obwodu otwartego poniżej 600V).
  • Podłączyć przewody AC zgodnie z lokalnymi przepisami (wymagany wyłącznik nadprądowy między inwerterem a siecią).
  • Podłączyć przewód uziemiający do śruby uziemiającej.

Obsługa i ustawienia

Panel sterowania składa się z ekranu LCD, diod LED (czerwona - błąd, zielona - praca normalna) oraz przycisku dotykowego. Krótkie naciśnięcie służy do nawigacji (następny), długie do zatwierdzenia (enter). Pierwsze uruchomienie wymaga wyboru kodu kraju i ustawienia daty/godziny.

Schemat podłączenia CT
Schemat podłączenia CT
Panel sterowania
Panel sterowania

Rozwiązywanie problemów

W przypadku wystąpienia błędu, kod wyświetlany jest na ekranie. Podstawowe kroki obejmują odłączenie zasilania DC i AC, odczekanie na zgaśnięcie diod i ponowne uruchomienie. Jeśli problem nie ustępuje, należy skontaktować się z serwisem.

Konserwacja

Zaleca się okresowe (co 6 miesięcy) czyszczenie radiatorów z kurzu oraz sprawdzanie stanu przewodów i paneli. Raz na 12 miesięcy wykwalifikowany technik powinien przeprowadzić pełny przegląd bezpieczeństwa.

Informacje o producencie

Fox ESS

Profil marki
Strona producenta https://www.foxess.com Wsparcie https://techhub.fox-ess.com Manuale producenta https://www.foxess.com/downloads

Praktyczna pomoc

Typowe problemy

DCI Fault / EEPROM Fault / GFCD Fault

Odłącz zasilanie PV, odczekaj aż diody zgasną, a następnie podłącz ponownie.

Grid Lost Fault

Sprawdź połączenia sieciowe, przewody oraz dostępność sieci energetycznej.

PV OVP (Over Voltage Protection)

Sprawdź, czy napięcie obwodu otwartego paneli nie przekracza 585Vdc.

Over Temp

Sprawdź, czy temperatura otoczenia nie przekracza dopuszczalnych limitów.

Przed użyciem

  • Sprawdź, czy urządzenie nie posiada uszkodzeń transportowych.
  • Upewnij się, że miejsce montażu zapewnia odpowiednią wentylację (min. 300mm odstępu).
  • Sprawdź, czy napięcie PV jest zgodne z zakresem MPPT inwertera.
  • Upewnij się, że wyłączniki AC i DC są rozłączone przed instalacją.
  • Sprawdź, czy wybrano odpowiedni kod kraju przy pierwszym uruchomieniu.

Parametry w praktyce

Max. DC voltage
Maksymalne dopuszczalne napięcie wejściowe 600V; powyżej 585V inwerter zgłasza błąd.
MPPT voltage range
Zakres napięcia pracy trackerów MPP (60-550Vdc).
Max. Efficiency
Maksymalna sprawność inwertera wynosząca 97.8%.

Ilustracje i schematy

  • Schemat zacisków (str. 7) pokazuje rozmieszczenie złączy PV, komunikacji, AC oraz śruby uziemiającej.
  • Schemat podłączenia CT (str. 17) wskazuje kierunek montażu przekładnika na przewodzie fazowym w stronę sieci.
  • Schemat podłączenia licznika (str. 17) ilustruje połączenie z siecią i obciążeniem.
  • Drzewo funkcji (str. 24) przedstawia strukturę menu dostępną przez przycisk dotykowy.

Zgodność modelu

  • Inwertery jednofazowe nie mogą być używane w układach trójfazowych.
  • Port USB obsługuje tylko standard USB 2.0 (nie używać USB 3.0).
  • Do funkcji ograniczenia eksportu wymagany jest zewnętrzny licznik energii lub CT.
