Instrukcja montażu zestawu wykończeniowego Frigidaire 11NBSTGSSS
Dowiedz się, jak prawidłowo zamontować zestaw wykończeniowy (trim kit) do kuchenki gazowej Frigidaire 11NBSTGSSS. Instrukcja zawiera kroki instalacji elementów wentylowanych oraz listew bocznych.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Zestaw wykończeniowy (trim kit) przeznaczony jest do kuchenek gazowych wolnostojących z panelem sterowania z przodu. Zestaw składa się z czterech elementów: jednego elementu wentylowanego montowanego z tyłu, jednej listwy tylnej z taśmą klejącą oraz dwóch listew bocznych z taśmą klejącą.
Przygotowanie do instalacji
Przed przystąpieniem do montażu należy wykonać następujące czynności:
- Odłącz zasilanie elektryczne kuchenki.
- Upewnij się, że urządzenie jest wyłączone, a wszystkie powierzchnie są chłodne.
- Oczyść blaty oraz tylną część kuchenki alkoholem izopropylowym, aby usunąć kurz, tłuszcz i inne zanieczyszczenia, które mogłyby osłabić działanie taśmy klejącej.
- Sprawdź dopasowanie wszystkich elementów przed odklejeniem taśmy zabezpieczającej.
- Upewnij się, że kuchenka jest wypoziomowana i znajduje się w swojej ostatecznej pozycji.
Instrukcja montażu
Krok 1: Montaż elementu wentylowanego

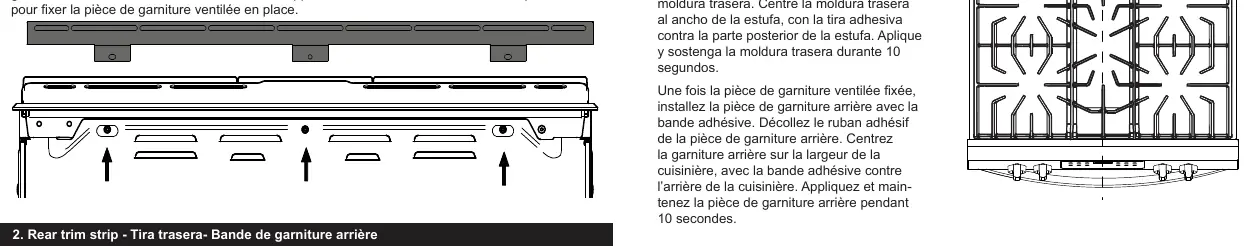

Element wentylowany musi zostać zainstalowany jako pierwszy, aby zapewnić prawidłową wentylację. Odkręć trzy śruby znajdujące się z tyłu kuchenki, które pokrywają się z wypustkami na spodzie elementu wentylowanego. Ustaw element tak, aby otwory wentylacyjne były skierowane w stronę przeciwną do tyłu kuchenki. Przykręć element za pomocą wykręconych wcześniej śrub.
Krok 2: Montaż tylnej listwy wykończeniowej

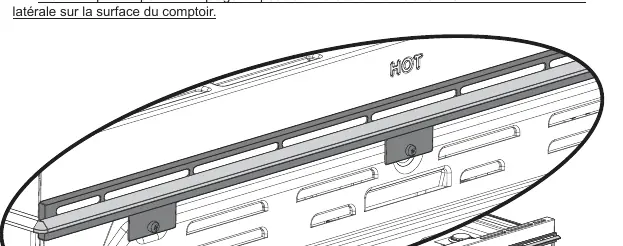

Po zabezpieczeniu elementu wentylowanego, zainstaluj tylną listwę wykończeniową. Odklej taśmę zabezpieczającą z listwy. Wyśrodkuj listwę na szerokości kuchenki, przykładając ją stroną z taśmą do tylnej części elementu wentylowanego. Mocno dociśnij i przytrzymaj przez 10 sekund.
Krok 3: Montaż listew bocznych
Upewnij się, że kuchenka znajduje się w ostatecznej pozycji przed montażem listew bocznych. Odklej taśmę z listwy bocznej. Dopasuj przód listwy do wycięcia znajdującego się z przodu kuchenki. Dociśnij listwę do powierzchni blatu przez 10 sekund. Powtórz tę samą czynność dla drugiej listwy bocznej.
Praktyczna pomoc
Typowe problemy
Listwy nie trzymają się powierzchni blatu lub kuchenki.
Upewnij się, że powierzchnia została dokładnie oczyszczona alkoholem izopropylowym przed montażem. Pozostałości tłuszczu lub kurzu uniemożliwiają poprawne przyklejenie taśmy.
Elementy nie pasują idealnie.
Sprawdź, czy kuchenka jest wypoziomowana. Przed odklejeniem taśmy zabezpieczającej zawsze wykonaj przymiarkę elementów, aby upewnić się, że są we właściwej pozycji.
Przed użyciem
- Odłącz zasilanie elektryczne kuchenki.
- Upewnij się, że powierzchnie są chłodne.
- Wyczyść blaty i tył kuchenki alkoholem izopropylowym.
- Wypoziomuj kuchenkę.
- Sprawdź dopasowanie elementów na sucho przed odklejeniem taśmy.
Ilustracje i schematy

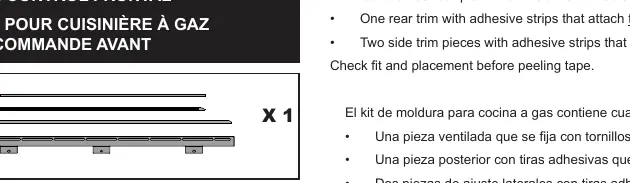

- Schemat przedstawia 4 elementy zestawu: element wentylowany, listwę tylną oraz dwie listwy boczne.
- Rysunek techniczny pokazuje sposób przykręcenia elementu wentylowanego do tylnej części kuchenki.
- Ilustracja wskazuje sposób dopasowania listew bocznych do wycięcia w przedniej części kuchenki.
Zgodność modelu
- Zestaw przeznaczony wyłącznie do kuchenek gazowych wolnostojących z panelem sterowania z przodu.
