Instrukcja instalacji falownika Fronius 10.0-3-M
Szybki przewodnik instalacji falownika Fronius 10.0-3-M. Zawiera kluczowe zasady bezpieczeństwa, procedury montażu, podłączenia elektryczne oraz ważne parametry techniczne.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi instrukcję instalacji falowników serii Fronius Symo (10.0-3-M, 12.5-3-M, 15.0-3-M, 17.5-3-M, 20.0-3-M). Instalacja może być przeprowadzona wyłącznie przez wykwalifikowany personel techniczny zgodnie z przepisami technicznymi. Przed przystąpieniem do prac należy bezwzględnie zapoznać się z przepisami bezpieczeństwa zawartymi w instrukcji.

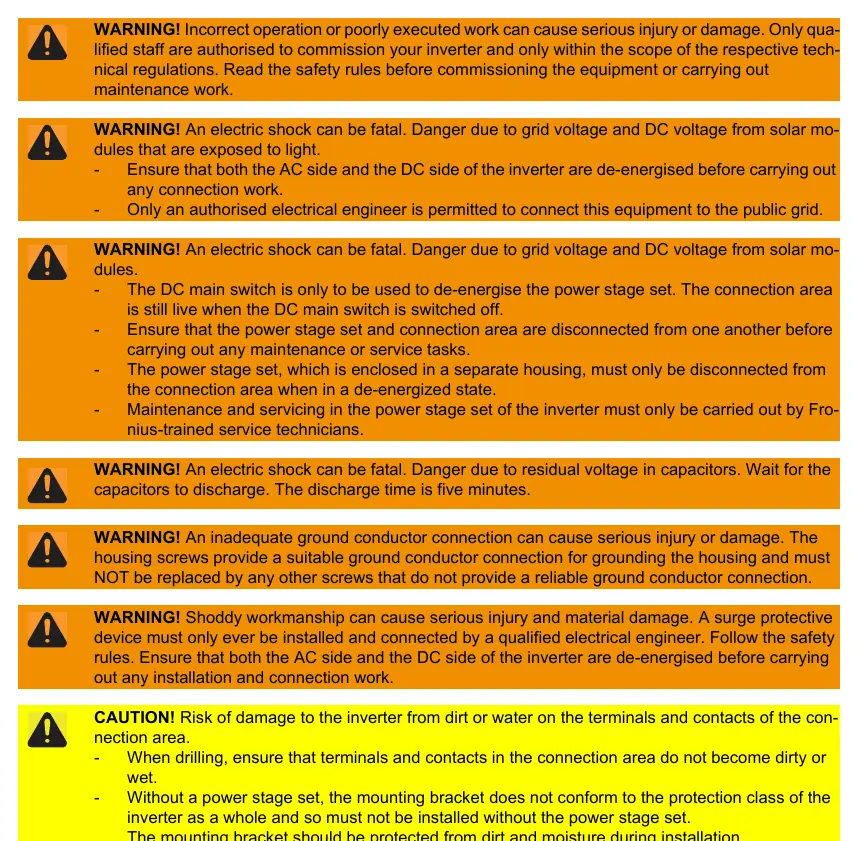

Bezpieczeństwo
- Przed rozpoczęciem prac przy połączeniach należy upewnić się, że obwody AC i DC są pozbawione napięcia.
- Wyłącznik główny prądu stałego (DC) służy wyłącznie do odłączenia dopływu prądu do modułu mocy; sekcja przyłączy pozostaje pod napięciem.
- Kondensatory wymagają 5 minut na rozładowanie po odłączeniu zasilania.
- Należy stosować wyłącznie oryginalne śruby obudowy, które zapewniają uziemienie.
- Maksymalne napięcie wejściowe DC wynosi 1000 V.
- Maksymalne natężenie prądu na pojedynczy zacisk DC dla serii Symo wynosi 33 A.
Montaż i instalacja
Falownik musi być zamontowany na uchwycie montażowym i przykręcony śrubami mocującymi z odpowiednim momentem dokręcającym. Stopień ochrony IP 66 jest zachowany tylko wtedy, gdy falownik jest poprawnie zamontowany w uchwycie, a osłona sekcji komunikacji danych jest założona i przykręcona.
Podłączenia elektryczne
Podczas podłączania kabli AC i DC należy:
- Dokręcać wszystkie zaciski przyłączeniowe i uziemiające (PE/GND) momentem podanym w instrukcji.
- Zwracać uwagę na prawidłową polaryzację kabli DC+ i DC-.
- Upewnić się, że przewód neutralny sieci jest uziemiony (praca w sieciach IT bez uziemienia nie jest możliwa).
- Stosować przewód neutralny o przekroju równym pozostałym przewodom pod napięciem.
Ustawienia i uruchomienie
Po instalacji należy skonfigurować krajowe ustawienia falownika za pomocą menu na wyświetlaczu. Dostępne są różne profile krajowe, które mogą ulec zmianie podczas aktualizacji oprogramowania.
Konserwacja i serwis
Wszelkie prace serwisowe w module mocy mogą być wykonywane wyłącznie przez przeszkolony personel serwisowy firmy Fronius. Szczegółowe warunki gwarancji oraz rejestracja produktu dostępne są na stronie www.solarweb.com.
Oficjalne zasoby z instrukcji
Informacje o producencie
Fronius International GmbH
Praktyczna pomoc
Typowe problemy
Brak możliwości pracy falownika w sieciach IT
W sieciach IT (izolowanych bez uziemienia) praca falownika nie jest możliwa, ponieważ wymagane jest uziemienie przewodu neutralnego.
Uszkodzenie falownika przez wilgoć lub zanieczyszczenia
Podczas wiercenia i montażu należy chronić zaciski i kontakty w sekcji przyłączy przed zabrudzeniem i wilgocią.
Ryzyko pożaru wskutek nieprawidłowego dokręcenia zacisków
Wszystkie zaciski AC i DC oraz zaciski uziemiające (w tym wolne) muszą być dokręcone z momentem określonym w instrukcji.
Przed użyciem
- Upewnij się, że strony AC i DC są pozbawione napięcia.
- Sprawdź, czy przewód neutralny sieci jest uziemiony.
- Upewnij się, że moduły fotowoltaiczne spełniają normę IEC 61730 Class A.
- Sprawdź, czy kable nie są uszkodzone i są prawidłowo ułożone.
- Przygotuj odpowiednie narzędzia do dokręcenia zacisków z wymaganym momentem.
Parametry w praktyce
- Maksymalne napięcie wejściowe DC
- 1000 V DC – nie wolno przekraczać tej wartości.
- Maksymalne natężenie na zacisk DC (Symo)
- 33 A – limit dla pojedynczego zacisku DC.
- Stopień ochrony IP 66
- Obowiązuje tylko przy poprawnym montażu falownika w uchwycie i przykręceniu osłony komunikacji.
Ilustracje i schematy
- Schematy instalacji pokazują poprawne pozycje montażowe falownika (pionowo).
- Rysunki połączeń DC wskazują na konieczność zachowania polaryzacji (+/-).
- Instrukcja zawiera schematy podłączenia opcjonalnego zabezpieczenia przeciwprzepięciowego (SPD).
Zgodność modelu
- Wymagana zgodność modułów solarnych z normą IEC 61730 Class A.
- Wymagane uziemienie przewodu neutralnego sieci.
- Falownik nie współpracuje z sieciami IT bez uziemienia.
