Schematy elektryczne Frymaster 1814E z FilterQuick - Instrukcja...

Przewodnik techniczny zawierający schematy elektryczne dla frytownicy Frymaster 1814E z systemem FilterQuick. Dokument obejmuje szczegółowe diagramy okablowania sterowania oraz konfiguracje skrzynek styczników (Delta i WYE).

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Niniejszy dokument jest instrukcją serwisową zawierającą schematy elektryczne dla frytownicy Frymaster 1814E z systemem FilterQuick. Przed przystąpieniem do jakichkolwiek prac serwisowych, testów lub napraw, należy bezwzględnie odłączyć zasilanie elektryczne od urządzenia.

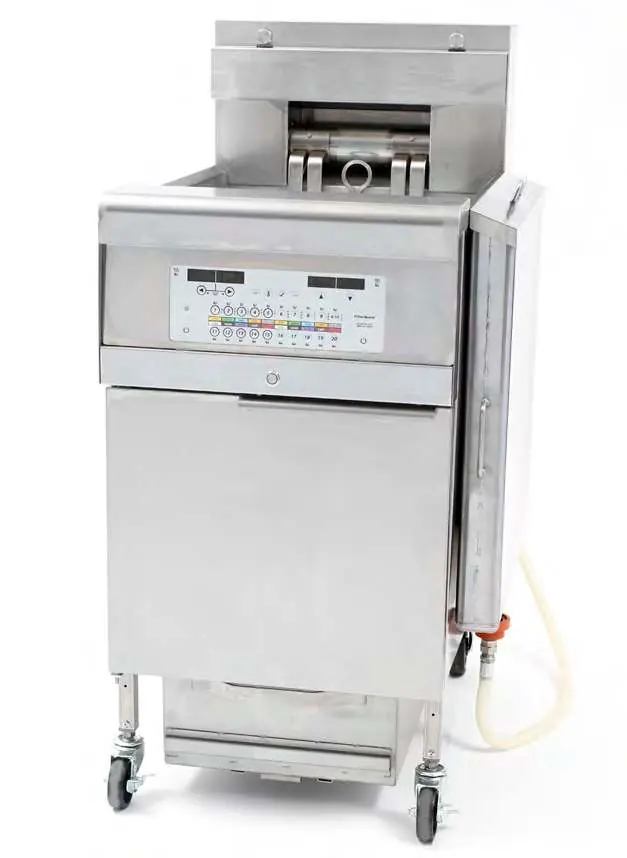

Frytownica Frymaster 1814E z systemem FilterQuick
Frytownica Frymaster 1814E z systemem FilterQuick

Schematy elektryczne

Dokument zawiera szczegółowe diagramy połączeń niezbędne do diagnostyki i naprawy układów elektrycznych frytownicy:

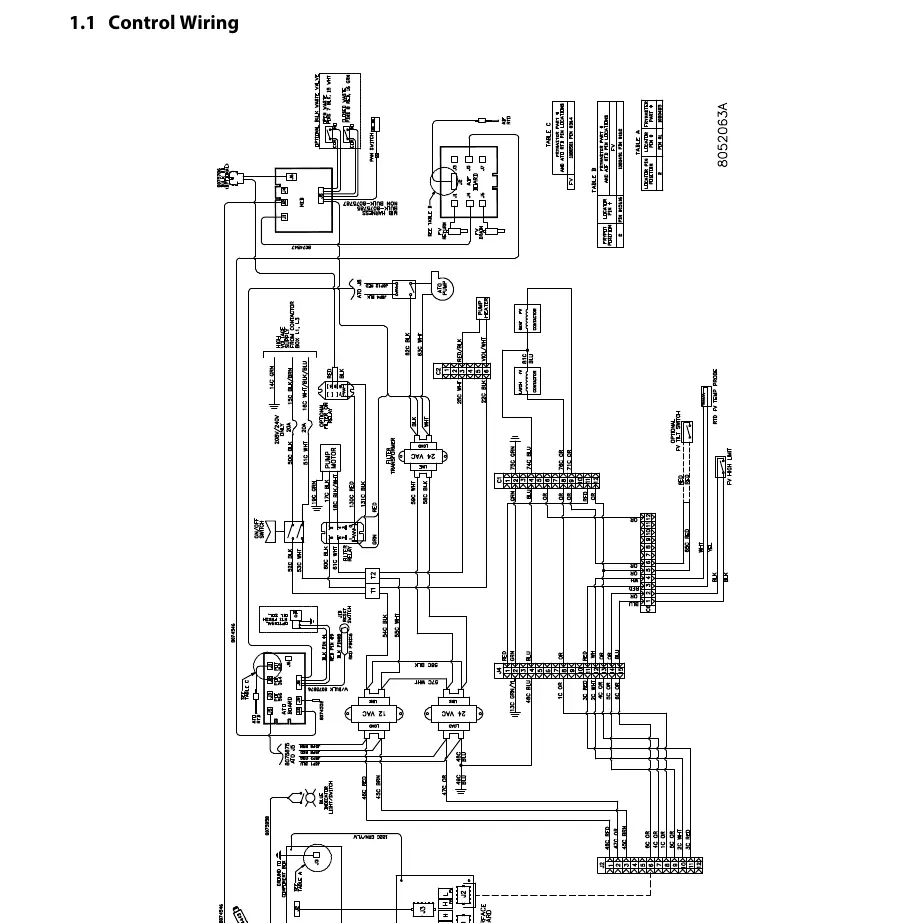

Schemat okablowania sterowania
Schemat okablowania sterowania

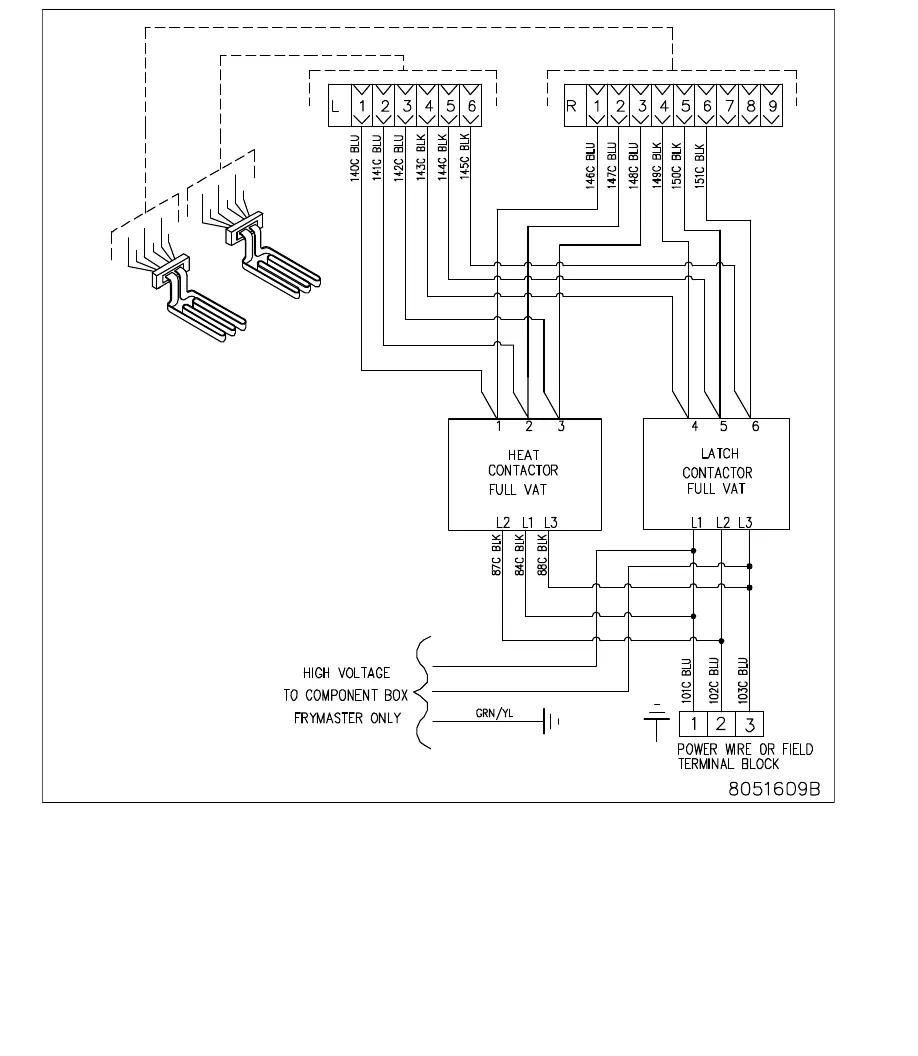

Schemat konfiguracji Delta
Schemat konfiguracji Delta

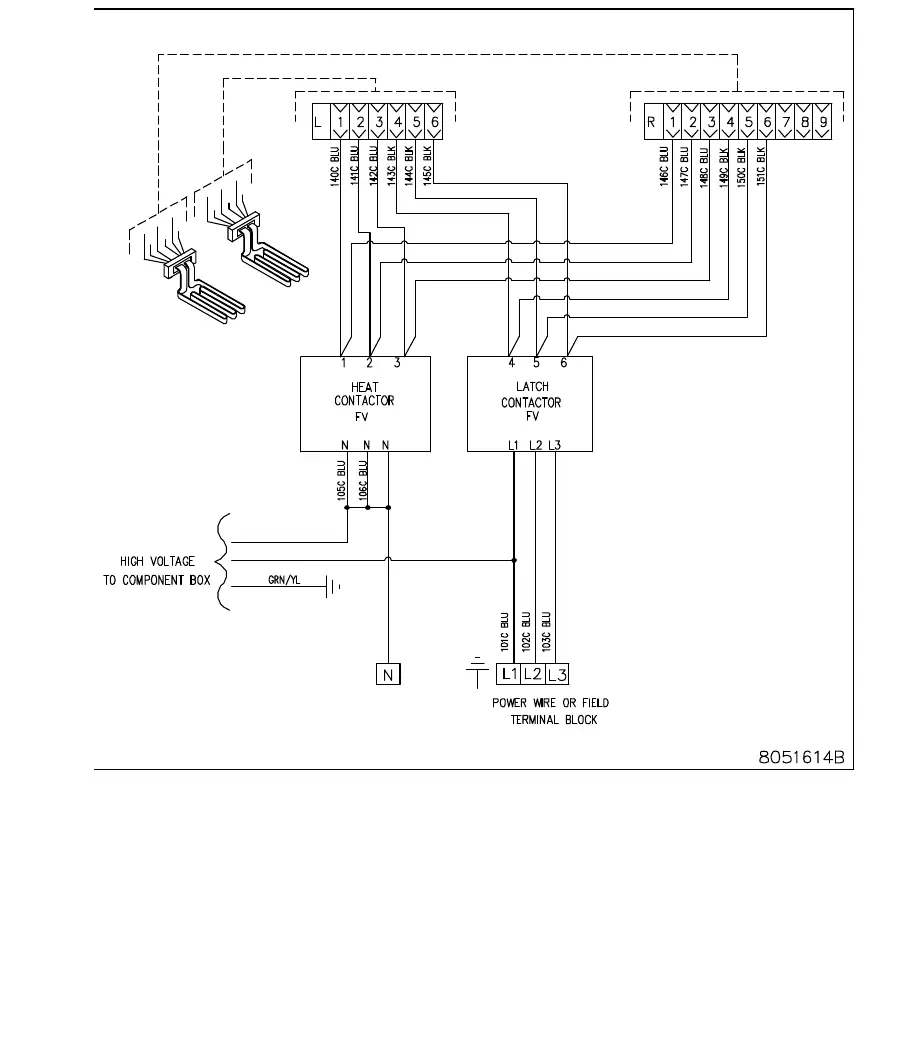

Schemat konfiguracji WYE
Schemat konfiguracji WYE
  • Okablowanie sterowania (Control Wiring): Przedstawia połączenia między płytą interfejsu, transformatorem i elementami grzejnymi.
  • Konfiguracja Delta (Contactor Box – Delta Configuration): Schemat połączeń dla skrzynek styczników w układzie trójkąta.
  • Konfiguracja WYE (Contactor Box – WYE Configuration): Schemat połączeń dla skrzynek styczników w układzie gwiazdy.

Kontakt serwisowy

W przypadku pytań technicznych lub potrzeby uzyskania części zamiennych, można skontaktować się z producentem:

Frymaster, 8700 Line Avenue, Shreveport, LA 71106-6800Telefon: 800-551-8633 lub 318-865-1711Strona internetowa: WWW.FRYMASTER.COME-mail: [email protected]

Praktyczna pomoc

Przed użyciem

  • Odłącz całkowicie zasilanie elektryczne przed przystąpieniem do prac serwisowych.
  • Zidentyfikuj poprawną konfigurację elektryczną urządzenia (Delta lub WYE) przed analizą schematów.
  • Upewnij się, że korzystasz z najnowszej wersji instrukcji dostępnej na stronie producenta.

Ilustracje i schematy

  • Schemat okablowania sterowania (Control Wiring) pokazuje połączenia niskonapięciowe i sterujące.
  • Schematy skrzynek styczników (Delta/WYE) pokazują połączenia wysokiego napięcia do elementów grzejnych.
