Instrukcja obsługi modułu nadawczo-odbiorczego FS 1000BASE-LX SFP 1310nm 20km DOM

Szybki przewodnik po module nadawczo-odbiorczym FS 1000BASE-LX SFP. Zawiera specyfikacje techniczne, opis pinów, warunki pracy oraz informacje o kompatybilności.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Moduł nadawczo-odbiorczy FS 1000BASE-LX SFP 1310nm 20km DOM to urządzenie typu pluggable przeznaczone do dwukierunkowej transmisji danych optycznych. Jest zgodny ze standardami Gigabit Ethernet 1000BASE-LX oraz Fiber Channel. Moduł obsługuje funkcję hot-plug, co pozwala na jego wymianę bez wyłączania urządzenia hosta.

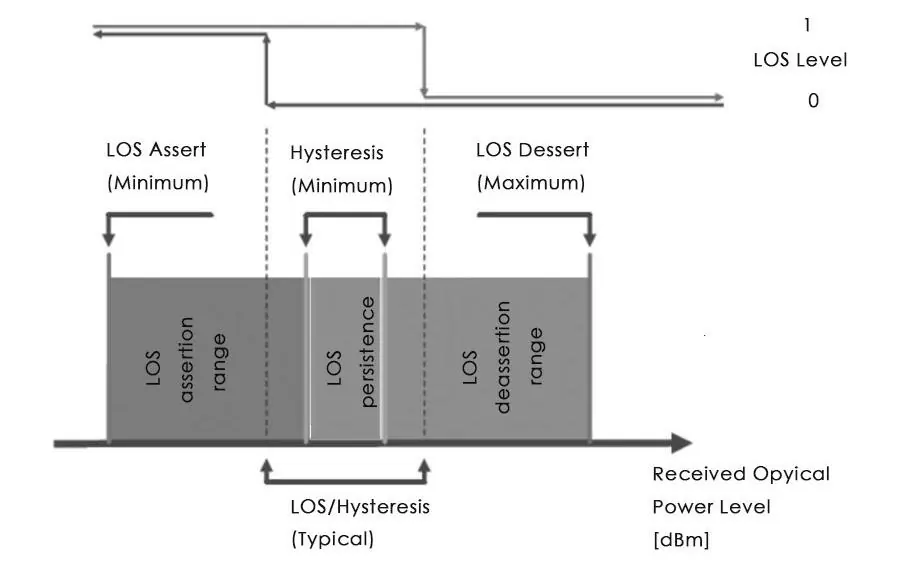

Wykres histerezy sygnału utraty mocy (LOS)
Wykres histerezy sygnału utraty mocy (LOS)

Opis urządzenia

Moduł wykorzystuje złącze SFP 20-pin i jest przeznaczony do pracy z jednomodowym światłowodem (SMF) o długości fali 1310nm. Sekcja nadawcza wyposażona jest w laser klasy 1 (zgodny z IEC-60825), a sekcja odbiorcza w detektor InGaAs.

Dane techniczne

  • Szybkość transmisji danych: do 1.25 Gbps
  • Zasięg: do 20 km przy użyciu światłowodu 9/125 µm SMF
  • Zasilanie: 3.3V
  • Zakres temperatur pracy: komercyjny (0 do +70°C), rozszerzony (-5 do +85°C), przemysłowy (-40 do +85°C)
  • Złącze: Duplex LC

Opis pinów

Moduł posiada 20 pinów, w tym:

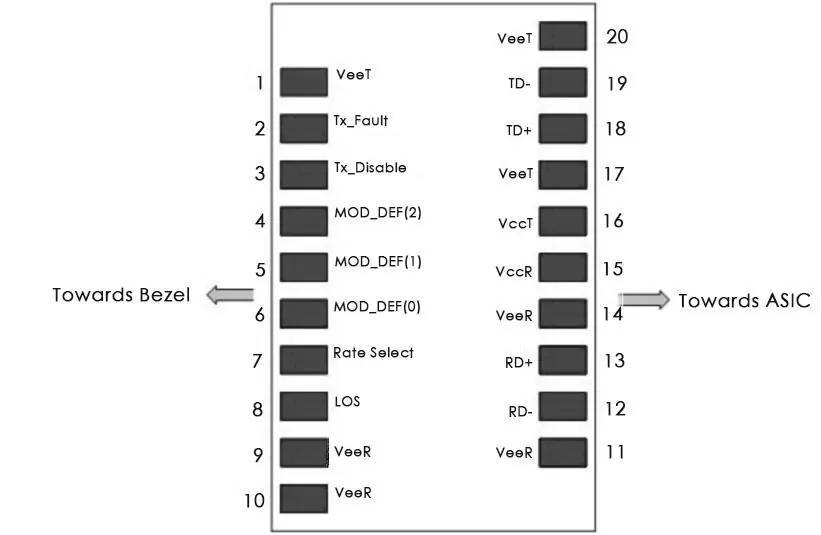

Schemat wyprowadzeń pinów modułu SFP
Schemat wyprowadzeń pinów modułu SFP
  • VeeT/VeeR: Uziemienie nadajnika/odbiornika
  • TX Fault: Wskaźnik błędu nadajnika
  • TX Disable: Wyłączenie nadajnika
  • MOD-DEF 0, 1, 2: Piny definicji modułu (interfejs szeregowy)
  • LOS: Sygnalizacja utraty sygnału
  • RD+/RD-: Różnicowe wyjścia odbiornika
  • TD+/TD-: Różnicowe wejścia nadajnika
  • VccT/VccR: Zasilanie nadajnika/odbiornika (3.3V ± 5%)

Bezpieczeństwo i konserwacja

Moduł jest zgodny z normami bezpieczeństwa laserowego FDA i IEC60825-1. Należy unikać przekraczania maksymalnych wartości znamionowych (napięcie zasilania, temperatura przechowywania), gdyż może to doprowadzić do trwałego uszkodzenia urządzenia. Wszelkie połączenia powinny być wykonywane zgodnie z wytycznymi dotyczącymi impedancji i filtrowania zasilania na płycie głównej hosta.

Informacje o producencie

FS.com

Profil marki

Praktyczna pomoc

Typowe problemy

Wysoki stan na pinie TX Fault

Oznacza błąd lasera. Należy sprawdzić poprawność połączeń i parametry pracy.

Brak sygnału (LOS wysoki)

Oznacza, że odbierana moc optyczna jest poniżej czułości odbiornika. Sprawdź czystość złączy światłowodowych i ciągłość kabla.

Przekroczenie dopuszczalnego prądu rozruchowego

Zastosuj zalecaną sieć filtrowania zasilania na płycie głównej hosta, aby ograniczyć prąd rozruchowy przy hot-pluggingu.

Przed użyciem

  • Upewnij się, że używasz światłowodu jednomodowego (SMF) 9/125 µm.
  • Sprawdź, czy napięcie zasilania hosta wynosi 3.3V ± 5%.
  • Upewnij się, że złącze LC jest czyste przed wpięciem.
  • Zweryfikuj, czy temperatura otoczenia mieści się w zakresie pracy wybranego wariantu modułu.

Parametry w praktyce

Bit Rate (1.25 Gb/s)
Maksymalna szybkość transmisji danych obsługiwana przez moduł.
Center Wavelength (1310nm)
Nominalna długość fali światła używana do transmisji.
Receiver Overload (-3 dBm)
Maksymalna moc optyczna, jaką odbiornik może przyjąć bez uszkodzenia lub błędów.

Ilustracje i schematy

  • Schemat pinów (strona 5) pokazuje układ 20 pinów z podziałem na stronę od strony panelu (Bezel) i stronę od strony układu (ASIC).
  • Wykres LOS Hysteresis (strona 5) ilustruje progi przełączania sygnału utraty mocy (LOS Assert/De-Assert).

Zgodność modelu

  • Moduł jest zgodny ze specyfikacją MSA SFP oraz SFF-8472.
  • Przetestowany pod kątem kompatybilności z urządzeniami ponad 200 producentów, w tym Cisco, Brocade, Dell, Huawei.
