Instrukcja montażu słupka do bramy G21 15x190 cm ze stopą
Praktyczny przewodnik montażu słupka do bramy G21 15x190 cm ze stopą. Dowiedz się, jak bezpiecznie zainstalować słupek, jakie narzędzia będą potrzebne oraz jak dbać o produkt.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu słupka do bramy G21 o wymiarach 15x190 cm wyposażonego w stopę montażową. Dokument zawiera wytyczne dotyczące bezpieczeństwa, listę niezbędnych narzędzi, wykaz części oraz instrukcję krok po kroku, jak poprawnie zainstalować słupek.
Bezpieczeństwo podczas montażu
Podczas prac montażowych należy przestrzegać następujących zasad:
- Zawsze używaj odzieży ochronnej oraz rękawic roboczych, ponieważ niektóre elementy konstrukcyjne mogą posiadać ostre krawędzie.
- Upewnij się, że w strefie roboczej nie przebywają dzieci ani zwierzęta domowe.
Wymagane narzędzia
Do poprawnego montażu słupka będą potrzebne następujące narzędzia:
- Młotek
- Wiertarka (wiertło 10 mm)
- Miarka
- Drabina
- Klucz (11 mm)
- Rękawice ochronne
Lista części
Przed przystąpieniem do pracy upewnij się, że posiadasz wszystkie elementy zestawu:
- LZ-B1: Słupek (x2)
- LZ-2: Zwieńczenie słupka (x2)
- LZ-3: Śruby montażowe M10x60mm (x8)
- LZ-4: Śruby ST4.2x13mm (x4)
- LZ-5: Nakrętki (x8)

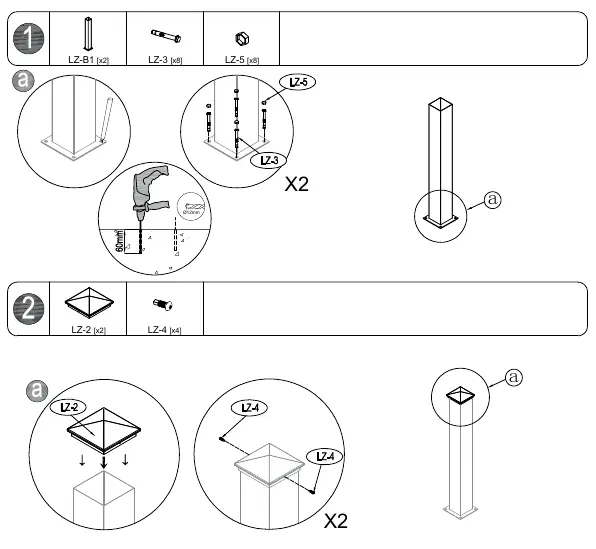

Instrukcja montażu
Montaż składa się z dwóch głównych etapów:
- Kotwienie słupka: Ustaw słupek (LZ-B1) w docelowym miejscu. Używając wiertarki, wywierć otwory w podłożu. Zamocuj słupek do podłoża za pomocą śrub (LZ-3) i nakrętek (LZ-5).
- Montaż zwieńczenia: Nałóż zwieńczenie słupka (LZ-2) na górną część słupka. Przymocuj je za pomocą śrub (LZ-4).
Konserwacja
Produkt nie wymaga skomplikowanych zabiegów konserwacyjnych. W celu utrzymania czystości należy przecierać słupek szmatką zwilżoną wodą.
Informacje o producencie
G21
Praktyczna pomoc
Typowe problemy
Podczas montażu należy bezwzględnie nosić odzież ochronną i rękawice.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie części wymienione w liście części (LZ-B1, LZ-2, LZ-3, LZ-4, LZ-5).
- Przygotuj niezbędne narzędzia: wiertarkę, klucz, miarkę, drabinę.
- Upewnij się, że w miejscu montażu nie przebywają dzieci ani zwierzęta.
- Sprawdź stabilność podłoża przed rozpoczęciem wiercenia.
