Instrukcja obsługi wózka platformowego G21
Szybki przewodnik po montażu i obsłudze wózka platformowego G21. Dowiedz się, jak poprawnie zamontować koła oraz jak korzystać z mechanizmu składania uchwytu.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu kół oraz obsługi mechanizmu składania uchwytu wózka platformowego G21. Przed rozpoczęciem użytkowania należy upewnić się, że wszystkie elementy zostały poprawnie zamontowane.
Elementy zestawu
- Platforma wózka
- 2x koła stałe (typ A)
- 2x koła skrętne (typ B)
- 16x podkładki
- 16x śruby M8

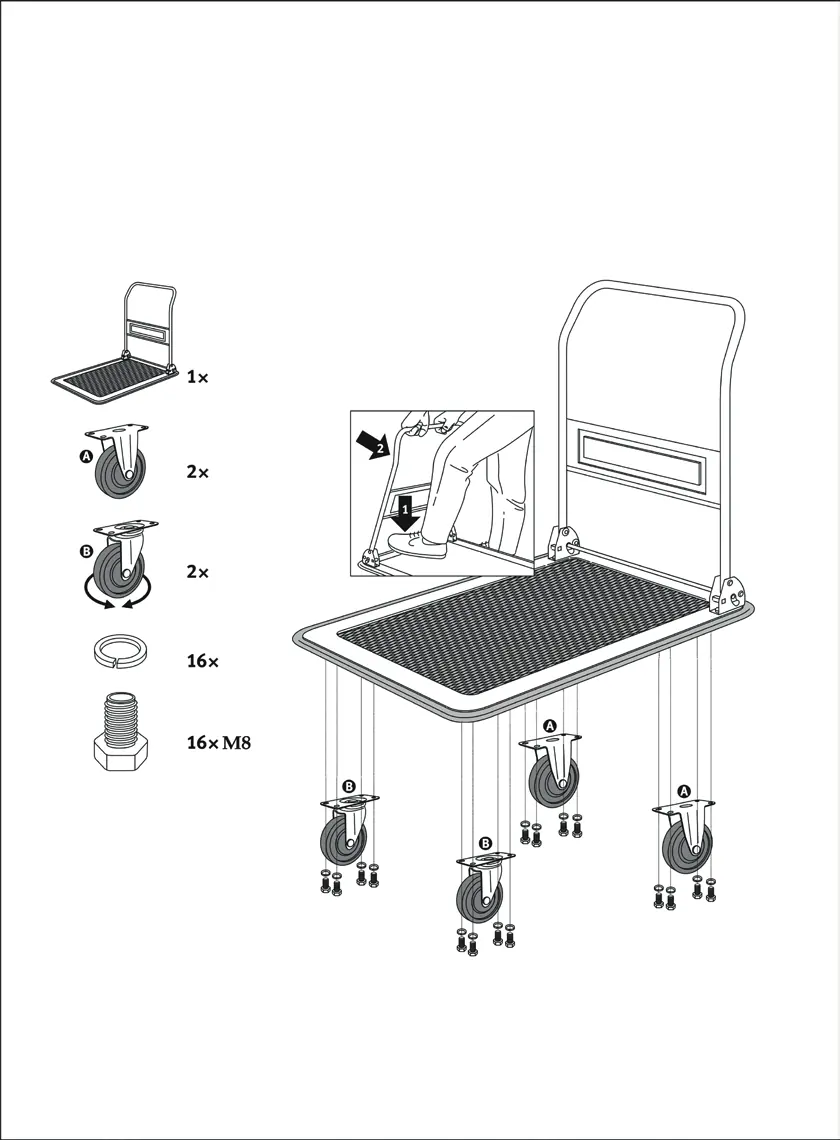

Montaż kół
Koła należy zamontować do spodu platformy za pomocą dołączonych śrub M8 i podkładek. Zwróć uwagę na poprawne rozmieszczenie:
- Koła typu A (stałe) należy zamontować po jednej stronie platformy.
- Koła typu B (skrętne) należy zamontować po przeciwnej stronie platformy.
- Każde koło wymaga użycia 4 śrub M8 wraz z podkładkami.
Obsługa wózka
Wózek wyposażony jest w składany uchwyt, który ułatwia przechowywanie. Aby złożyć lub rozłożyć uchwyt:
- Naciśnij stopą dźwignię blokady znajdującą się przy podstawie uchwytu.
- Pociągnij uchwyt do żądanej pozycji (pionowej lub złożonej), aż mechanizm się zablokuje.
Informacje o producencie
G21
Praktyczna pomoc
Typowe problemy
Sprawdź, czy koła skrętne (typ B) zostały zamontowane po właściwej stronie i czy śruby mocujące są dokręcone.
Upewnij się, że dźwignia blokady nie jest zablokowana przez zanieczyszczenia i wraca do pozycji wyjściowej po zwolnieniu.
Przed użyciem
- Sprawdź kompletność zestawu (16 śrub, 16 podkładek, 4 koła)
- Upewnij się, że koła stałe (A) i skrętne (B) są zamontowane w odpowiednich miejscach zgodnie ze schematem
- Dokręć wszystkie 16 śrub M8 przed pierwszym użyciem
- Przetestuj mechanizm składania uchwytu bez obciążenia
