Instrukcja obsługi ładowarki akumulatorów Gadnic CBAT-150
Poznaj funkcje i sposób obsługi inteligentnej ładowarki Gadnic CBAT-150. Dowiedz się, jak korzystać z trybów ładowania, funkcji naprawy oraz jak interpretować komunikaty na wyświetlaczu LCD.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

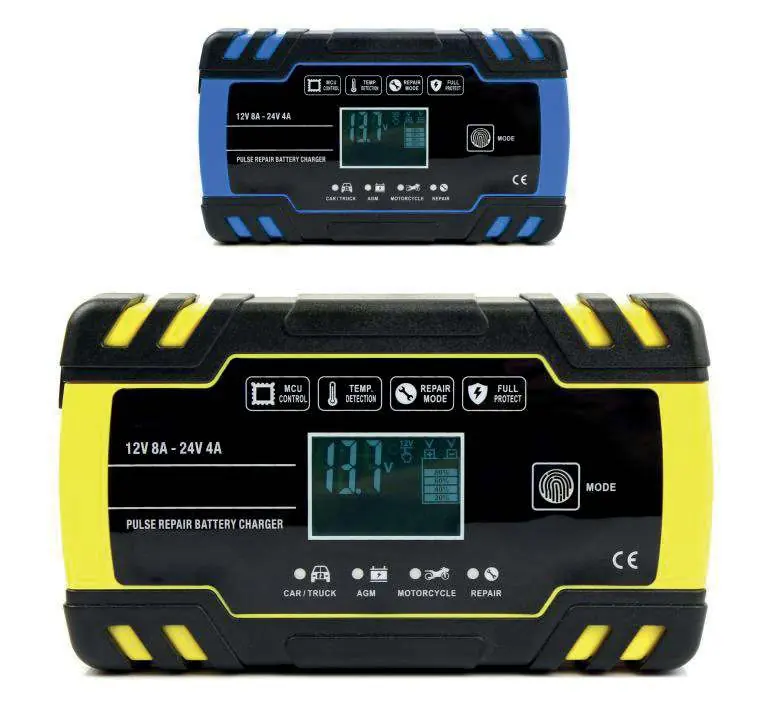

Ładowarka Gadnic CBAT-150 to inteligentne urządzenie sterowane mikroprocesorem, przeznaczone do ładowania akumulatorów 12V i 24V (AGM, GEL, SLA, mokre). Urządzenie automatycznie dostosowuje parametry ładowania do temperatury otoczenia oraz stanu akumulatora. Posiada funkcję naprawy (regeneracji) oraz zabezpieczenia przed zwarciem i odwrotną polaryzacją.

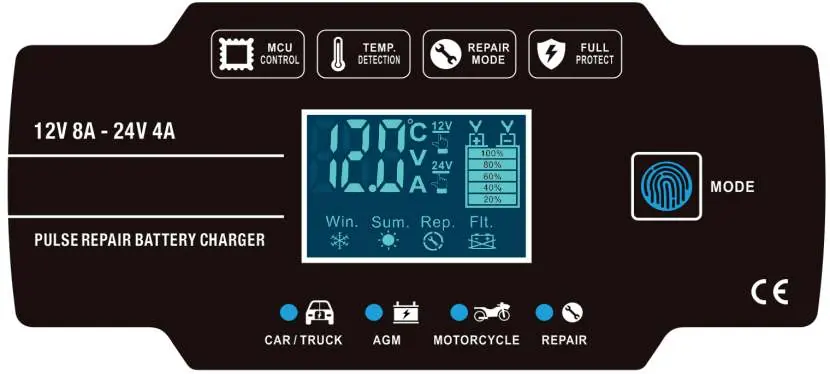

Opis wyświetlacza LCD
Wyświetlacz LCD dostarcza kluczowych informacji o procesie ładowania:
- Temperatura: Wyświetla temperaturę wewnętrzną ładowarki.
- Napięcie i natężenie: Pokazuje aktualne parametry ładowania.
- Ikony trybów: Wskazują wybrany tryb pracy (Car/Truck, AGM, Motorcycle, Repair).
- Win. (Zima): Aktywuje się automatycznie, gdy temperatura otoczenia jest poniżej +10°C, zwiększając napięcie ładowania.
- Sum. (Lato): Aktywuje się automatycznie, gdy temperatura otoczenia przekracza +28°C, zmniejszając napięcie ładowania.
- Flt.: Wskazuje błąd (np. zła polaryzacja, uszkodzony akumulator lub słabe połączenie).
Tryby ładowania
Wybór trybu odbywa się za pomocą przycisku MODE:
- Car/Truck: Tryb szybkiego ładowania dla dużych akumulatorów (12V max 8A, 24V max 4A).
- AGM: Tryb dedykowany dla akumulatorów AGM i wapniowych.
- Motorcycle: Tryb wolnego ładowania dla małych akumulatorów (max 1.5A).
- Repair: Zaawansowany tryb 24-godzinnej regeneracji dla starych, zasiarczonych lub głęboko rozładowanych akumulatorów. Uwaga: nie wszystkie akumulatory można uratować.
Rozwiązywanie problemów
Jeśli na wyświetlaczu pojawi się ikona Flt., sprawdź następujące elementy:
- Polaryzacja: Upewnij się, że zaciski są podłączone do odpowiednich biegunów (+ do +, - do -).
- Połączenie: Sprawdź, czy zaciski mają dobry kontakt z biegunami akumulatora.
- Stan akumulatora: Jeśli problem nadal występuje, akumulator może być uszkodzony. Należy zlecić jego sprawdzenie mechanikowi.
Dane techniczne
- Napięcie wejściowe: 240V ~ 50Hz
- Napięcie wyjściowe: 12V / 24V (automatyczne)
- Moc wejściowa: Maks. 130W
- Napięcie startowe: >2.0V
- Wymiary: 170 x 98 x 58 mm
- Waga: 560g
Praktyczna pomoc
Typowe problemy
Wyświetlacz pokazuje 'Flt.' (Błąd)
Sprawdź, czy zaciski są poprawnie podłączone do biegunów akumulatora. Jeśli połączenie jest poprawne, akumulator może być uszkodzony i wymagać sprawdzenia przez mechanika.
Ładowarka nie uruchamia ładowania
Upewnij się, że napięcie akumulatora wynosi co najmniej 2.0V. Jeśli jest niższe, ładowarka może go nie wykryć.
Przed użyciem
- Sprawdź, czy napięcie akumulatora wynosi co najmniej 2.0V.
- Upewnij się, że zaciski są czyste i dobrze zaciśnięte na biegunach akumulatora.
- Wybierz odpowiedni tryb ładowania (Car/Truck, AGM, Motorcycle) przyciskiem MODE przed rozpoczęciem procesu.
- Upewnij się, że urządzenie jest podłączone do sprawnego gniazdka 240V.
Parametry w praktyce
- 12V 8A / 24V 4A
- Maksymalne natężenie prądu ładowania w zależności od napięcia akumulatora.
- Tryb naprawy (Repair)
- 24-godzinny cykl regeneracji dla starych, zasiarczonych lub głęboko rozładowanych akumulatorów.
Ilustracje i schematy
- Wyświetlacz LCD pokazuje aktualne napięcie, natężenie, temperaturę wewnętrzną oraz stan naładowania.
- Ikony trybów (Car/Truck, AGM, Motorcycle, Repair) są wybierane przyciskiem MODE.
Zgodność modelu
- Obsługuje akumulatory AGM, GEL, SLA oraz mokre (kwasowe).
- Nie wszystkie uszkodzone akumulatory można zregenerować w trybie naprawy.
