Instrukcja obsługi kosiarki akumulatorowej GARDENA HandyMower 22/18V P4A
Kompletny przewodnik po kosiarce akumulatorowej GARDENA HandyMower 22/18V P4A. Instrukcja zawiera szczegółowe informacje dotyczące montażu, bezpiecznej obsługi, ładowania akumulatora, konserwacji oraz rozwiązywania typowych problemów...
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Kosiarka GARDENA HandyMower 22/18V P4A służy do koszenia trawników w prywatnych ogrodach. Urządzenie wymaga akumulatora 18V z systemu POWER FOR ALL. Przed uruchomieniem upewnij się, że rura znajduje się w pozycji roboczej (22-70 stopni). str. 3, 5
Najważniejsze czynności
- Montaż rury str. 5
- Uruchomienie kosiarki str. 5
Pierwsze uruchomienie
- Naładuj akumulator, włóż go do urządzenia, zamontuj rurę zgodnie z instrukcją i ustaw rurę w pozycji roboczej (22-70 stopni). str. 4, 5
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Kosiarka nie startuje
Sprawdź naładowanie akumulatora, pozycję rury (musi być w zakresie roboczym) oraz czy klucz bezpieczeństwa jest włożony.
str. 6
Dioda błędu świeci na czerwono
Sprawdź temperaturę akumulatora (0-45 stopni) lub usuń wilgoć z kontaktów.
str. 6Konserwacja i reset
- Po każdym użyciu wyczyść spód kosiarki i ostrze za pomocą szczotki i skrobaka. Nie używaj wody pod ciśnieniem. str. 5
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Szerokość koszenia | 22 cm | Szerokość robocza | str. 6 |
| Wysokość koszenia | 30 – 50 mm | Regulowana w 3 pozycjach | str. 6 |
| Prędkość obrotowa | 6000 obr./min | Prędkość obrotowa ostrza | str. 6 |
| Waga | 4,2 kg | Waga bez akumulatora | str. 6 |
Gdzie szukać w PDF
- Konserwacja str. 5, 6
- Dane techniczne str. 6, 7
Spis treści
Najważniejsze informacje
Kosiarka akumulatorowa GARDENA HandyMower 22/18V P4A jest przeznaczona do koszenia trawników w prywatnych ogrodach i na działkach. Urządzenie nie jest przeznaczone do pracy ciągłej. Przed użyciem należy zapoznać się z zasadami bezpieczeństwa: nie kosić na zboczach o nachyleniu większym niż 20 stopni, nie używać w mokrej trawie oraz zawsze nosić odpowiednie obuwie ochronne.
Montaż
Montaż urządzenia jest prosty i wymaga wykonania następujących kroków:
- Wsuń rurę w uchwyt rury, upewniając się, że wypustki na rurze znajdują się w otworach uchwytu.
- Dokręć tuleję zaciskową, aby zabezpieczyć połączenie.
- Upewnij się, że blokada włączania jest skierowana do przodu od uchwytu.
Obsługa
Urządzenie posiada trzy pozycje pracy rury:
- Pozycja robocza (ok. 22° – 70°): W tej pozycji kosiarka może zostać uruchomiona. Jeśli rura zostanie przesunięta poza ten zakres, silnik automatycznie się zatrzyma.
- Pozycja parkingowa (ok. 70° – 105°): Służy do przechowywania lub przerw w pracy; kosiarka nie uruchomi się w tej pozycji.
- Pozycja transportowa (ok. 0° – 22°): Służy do przenoszenia urządzenia; kosiarka nie uruchomi się w tej pozycji.
Uruchamianie:
- Włóż naładowany akumulator do uchwytu, aż usłyszysz kliknięcie.
- Włóż klucz bezpieczeństwa do uchwytu i przekręć go do pozycji włączonej.
- Naciśnij blokadę włączania jedną ręką, a drugą pociągnij dźwignię startową.
Konserwacja
Regularna konserwacja zapewnia długą żywotność urządzenia:
- Po każdym koszeniu wyczyść spód kosiarki i ostrze za pomocą szczotki i dołączonego skrobaka.
- Nie używaj wody pod ciśnieniem ani środków chemicznych do czyszczenia.
- Zawsze wyjmuj klucz bezpieczeństwa i akumulator przed przystąpieniem do czyszczenia lub konserwacji.
- Przechowuj urządzenie w suchym, zamkniętym i zabezpieczonym przed mrozem miejscu.
Rozwiązywanie problemów
W przypadku problemów z uruchomieniem sprawdź:
- Czy akumulator jest naładowany.
- Czy rura znajduje się w pozycji roboczej (22° – 70°).
- Czy klucz bezpieczeństwa jest włożony i przekręcony.
- Czy silnik nie jest zablokowany przez przeszkody.
Dane techniczne
- Szerokość koszenia: 22 cm
- Wysokość koszenia: 30 – 50 mm (3 pozycje)
- Prędkość obrotowa ostrza: 6000 obr./min
- Waga (bez akumulatora): 4,2 kg
Praktyczna pomoc
Typowe problemy
Kosiarka nie uruchamia się
Sprawdź, czy akumulator jest naładowany, czy rura jest w pozycji roboczej (22-70 stopni), czy klucz bezpieczeństwa jest włożony oraz czy akumulator jest poprawnie osadzony.
Nierówne koszenie
Ostrze może być tępe lub uszkodzone. Skontaktuj się z serwisem GARDENA w celu wymiany ostrza.
Silnik wydaje dźwięki lub jest zablokowany
Usuń przeszkody blokujące ostrze. Jeśli problem nie ustąpi, sprawdź wysokość koszenia (może być zbyt niska).
Przed użyciem
- Sprawdź, czy akumulator jest w pełni naładowany
- Upewnij się, że obszar koszenia jest wolny od kamieni i innych przedmiotów
- Sprawdź stan ostrza pod kątem uszkodzeń
- Załóż solidne obuwie i długie spodnie
- Upewnij się, że klucz bezpieczeństwa jest wyjęty przed montażem lub regulacją
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Szerokość koszenia
- 22 cm - szerokość ścieżki koszenia
- Wysokość koszenia
- 30-50 mm - regulowana w 3 pozycjach
- Prędkość obrotowa
- 6000 obr./min - prędkość obrotowa ostrza
Ilustracje i schematy

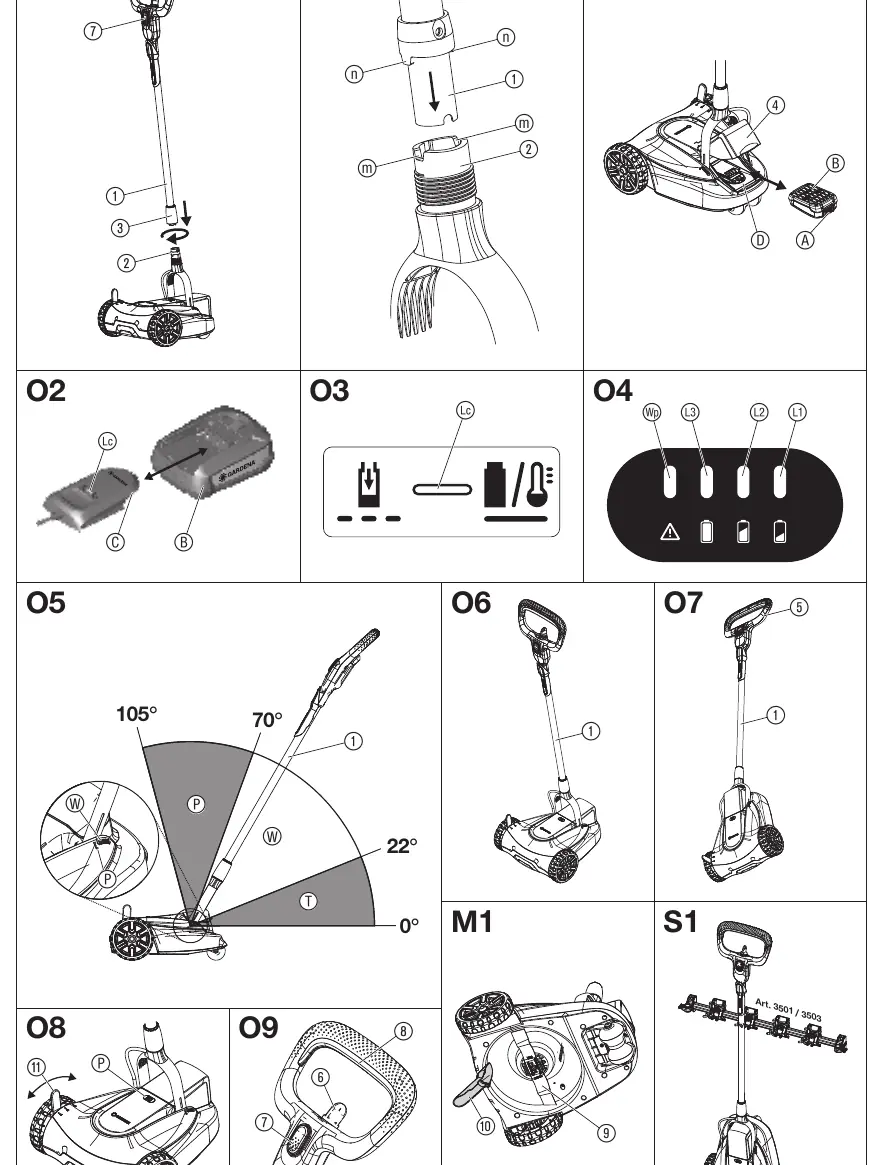

- Pozycje rury: robocza (22-70 stopni), parkingowa (70-105 stopni), transportowa (0-22 stopnie)
- Wskaźnik naładowania akumulatora: diody LED na produkcie pokazują stan naładowania przez 5 sekund po uruchomieniu
Zgodność modelu
- Wymaga akumulatora systemu POWER FOR ALL PBA 18V (min. 1.5 Ah)
