Instrukcja szablonu montażowego Garmin Echomap Ultra 2 16xsv
Dowiedz się, jak poprawnie wydrukować szablon montażowy dla urządzenia Garmin Echomap Ultra 2 16xsv. Instrukcja zawiera kluczowe ustawienia drukowania, aby zapewnić precyzyjne wycięcie otworu montażowego.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Jeśli musisz wydrukować szablon montażowy, wybierz w ustawieniach drukowania opcję 'None' dla skalowania strony (Page Scaling) oraz 'Auto-Rotate and Center'. Upewnij się, że używasz papieru o odpowiednim rozmiarze, aby szablon nie został przycięty. str. 1
Najważniejsze czynności
- Wybierz opcję 'None' w ustawieniach skalowania strony. str. 1
Problemy i rozwiązania
Wybierz 'Properties' w oknie drukowania i wybierz większy rozmiar papieru.
str. 1Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wymiary wycięcia | 414.7 mm x 240.7 mm | Wymiary otworu montażowego | str. 2 |
Gdzie szukać w PDF
- Instrukcja drukowania str. 1
- Szablon montażowy str. 2
Spis treści
Najważniejsze informacje z instrukcji
Producent zaleca korzystanie z oryginalnego szablonu montażowego dołączonego do zestawu. Samodzielne drukowanie szablonu wiąże się z ryzykiem błędnego odwzorowania wymiarów, co może prowadzić do nieprawidłowego wycięcia otworu montażowego na łodzi. Jeśli musisz wydrukować szablon, kluczowe jest zachowanie skali 1:1.
Drukowanie szablonu montażowego

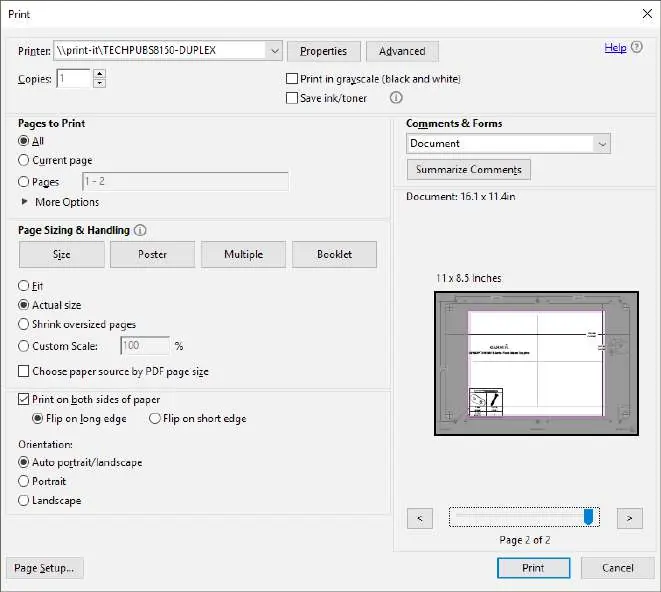

Jeśli konieczne jest wydrukowanie szablonu, należy ściśle przestrzegać poniższych ustawień, aby zachować precyzję:
- Otwórz okno drukowania (File > Print).
- W sekcji Page Sizing & Handling wybierz opcję None dla ustawienia Page Scaling.
- Upewnij się, że zaznaczona jest opcja Auto-Rotate and Center.
- Sprawdź w podglądzie, czy szablon mieści się na wybranym papierze. Jeśli papier jest za mały, wybierz większy rozmiar w ustawieniach (Properties).
Montaż
Po wydrukowaniu i upewnieniu się, że wymiary są poprawne, należy wyciąć otwór montażowy, tnąc dokładnie wzdłuż wewnętrznej linii szablonu.
Informacje o producencie
Garmin Ltd.
Praktyczna pomoc
Typowe problemy
Upewnij się, że wybrano opcję 'None' dla skalowania strony (Page Scaling) i sprawdzono rozmiar papieru przed drukiem.
Przed użyciem
- Użyj oryginalnego szablonu z pudełka, jeśli to możliwe.
- Wybierz opcję 'None' w ustawieniach skalowania strony.
- Włącz opcję 'Auto-Rotate and Center'.
- Upewnij się, że papier jest większy niż szablon.
