Instrukcja obsługi ramp załadunkowych Garvee 1500 Lbs
Kompletny przewodnik użytkownika dla ramp załadunkowych Garvee 1500 Lbs (model 3250310). Instrukcja zawiera szczegółowe kroki montażu, zasady bezpiecznego załadunku pojazdów ATV i motocykli, wytyczne dotyczące konserwacji oraz specyfikację...
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Rampy Garvee 1500 Lbs służą do załadunku pojazdów ATV i motocykli. Maksymalna nośność wynosi 1500 lb (łącznie), a maksymalna wysokość klapy załadunkowej to 36 cali. str. 2, 3
Najważniejsze czynności
- Montaż rampy str. 5
- Podłączenie łańcuchów zabezpieczających str. 5, 6
Pierwsze uruchomienie
- Zmontuj rampy zgodnie z instrukcją (język rampy i łańcuchy), sprawdź dokręcenie śrub i upewnij się, że miejsce załadunku jest równe. str. 5, 6
Problemy i rozwiązania
Uszkodzone części
Nie używaj rampy. Części muszą zostać naprawione lub wymienione przez wykwalifikowanego technika.
str. 4, 8Konserwacja i reset
- Regularnie czyść rampy z brudu i oleju oraz sprawdzaj stan techniczny przed każdym użyciem. str. 9
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Nośność łączna | 1500 lb | Maksymalne obciążenie statyczne dla dwóch ramp | str. 3 |
| Maks. wysokość klapy | 36 cali | Maksymalna wysokość punktu oparcia rampy | str. 3 |
Gdzie szukać w PDF
- Lista części str. 9
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Rampy załadunkowe Garvee 1500 Lbs służą do załadunku pojazdów na przyczepy lub skrzynie ładunkowe samochodów dostawczych. Przed użyciem należy bezwzględnie zapoznać się z zasadami bezpieczeństwa:
- Maksymalna nośność: 1500 lb (ok. 680 kg) łącznie dla dwóch ramp lub 750 lb (ok. 340 kg) na jedną rampę.
- Ograniczenia: Nie używać do pojazdów 3-kołowych. Maksymalna wysokość klapy załadunkowej wynosi 36 cali (ok. 91 cm).
- Bezpieczeństwo: Nigdy nie należy siedzieć na pojeździe podczas wjeżdżania na rampę. Zawsze używaj łańcuchów zabezpieczających, aby zapobiec zsunięciu się rampy.
- Stan techniczny: Przed każdym użyciem sprawdź, czy rampy nie są uszkodzone, a wszystkie śruby są dokręcone.
Montaż
Rampy wymagają wstępnego montażu przed pierwszym użyciem. Należy przygotować narzędzia i postępować zgodnie z poniższymi krokami:

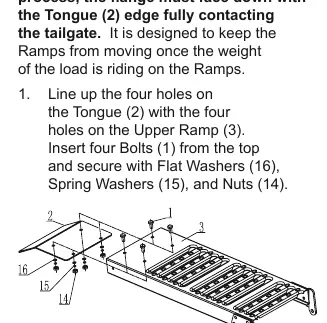

- Montaż języka rampy: Wyrównaj cztery otwory na języku rampy (część 2) z otworami na górnej rampie (część 3). Włóż śruby (1) od góry i zabezpiecz podkładkami płaskimi (16), sprężynowymi (15) oraz nakrętkami (14).
- Montaż łańcucha: Przymocuj łańcuch zabezpieczający (13) do bocznego otworu w pobliżu języka rampy, używając śruby (12), podkładki płaskiej (11) i nakrętki zabezpieczającej (10).
- Powtórz proces dla drugiej rampy.
Przygotowanie i obsługa
Prawidłowe ustawienie rampy jest kluczowe dla bezpieczeństwa:
- Upewnij się, że powierzchnia, na której stoi pojazd, jest solidna, pozioma i sucha.
- Język rampy musi być skierowany w dół i w pełni przylegać do klapy pojazdu.
- Podłącz łańcuchy zabezpieczające do punktów mocowania wewnątrz skrzyni ładunkowej pojazdu.
- Naciągnij łańcuchy tak, aby rampy nie mogły się przesunąć podczas załadunku.
Załadunek i rozładunek
Pojazdy ATV: Załadunek powinien odbywać się powoli. Jeśli używasz wyciągarki, upewnij się, że punkty mocowania są wytrzymałe. Podczas rozładunku nie używaj hamulców na rampie – pozwól pojazdowi stoczyć się naturalnie.
Motocykle: Załadunek wymaga asysty co najmniej dwóch osób. Jedna osoba prowadzi motocykl, druga asekuruje go z paki pojazdu. Po załadowaniu zabezpiecz motocykl pasami transportowymi.
Konserwacja
Regularna konserwacja zapewnia długą żywotność produktu:
- Po każdym użyciu wyczyść rampy z brudu, oleju i smaru.
- Przed każdym użyciem sprawdź, czy nie ma luźnych elementów, pęknięć lub wygięć.
- W przypadku uszkodzeń, naprawy powinny być wykonywane wyłącznie przez wykwalifikowanego technika.
- Przechowuj rampy w suchym miejscu, aby zapobiec korozji.
Praktyczna pomoc
Typowe problemy
Rampa przesuwa się podczas załadunku
Sprawdź, czy łańcuchy zabezpieczające są prawidłowo podłączone i wystarczająco napięte. Upewnij się, że język rampy w pełni przylega do klapy.
Pojazd zatrzymuje się na rampie
W przypadku ATV, delikatnie dodaj gazu, aby cofnąć pojazd z rampy. Nie używaj gwałtownie hamulców.
Przed użyciem
- Sprawdź, czy wszystkie śruby są dokręcone.
- Upewnij się, że rampy są czyste i suche.
- Sprawdź, czy wysokość klapy pojazdu nie przekracza 36 cali.
- Upewnij się, że łańcuchy zabezpieczające są w dobrym stanie.
- Sprawdź, czy szerokość kół pojazdu nie przekracza szerokości rampy.
Parametry w praktyce
- Nośność na rampę
- 750 lb (ok. 340 kg) – maksymalne obciążenie dla jednej rampy.
- Maks. wysokość klapy
- 36 cali (ok. 91 cm) – powyżej tej wysokości rampy nie mogą być używane.
Ilustracje i schematy
- Rysunek A: Schemat montażu języka rampy do głównej konstrukcji.
- Rysunek B: Schemat montażu łańcucha zabezpieczającego.

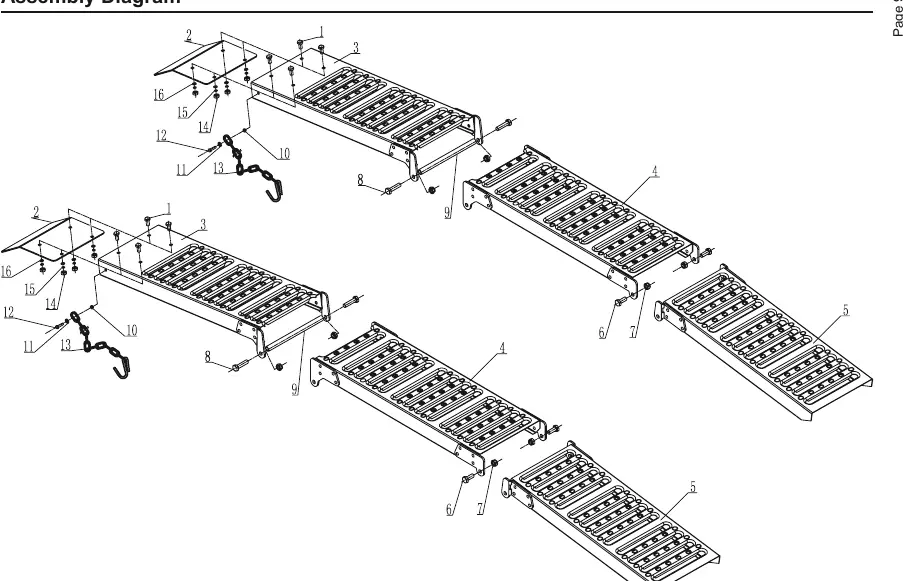

- Assembly Diagram: Widok rozstrzelony wszystkich części rampy z numeracją.
Zgodność modelu
- Tylko dla pojazdów 2-kołowych (motocykle) i 4-kołowych (ATV).
- Nie używać do pojazdów 3-kołowych.
- Nie używać do pojazdów z ładunkiem na bagażnikach.
