Instrukcja obsługi zestawu lampek choinkowych GE Holiday 00179
Instrukcja obsługi zestawu lampek choinkowych GE Holiday 00179. Dowiedz się, jak bezpiecznie instalować, łączyć zestawy, wymieniać żarówki LED i dbać o produkt.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zestaw lampek GE 00179 można używać wewnątrz i na zewnątrz. Można łączyć maksymalnie dwa zestawy ze sobą. Wymagane są żarówki LED 3.3V 20mA. str. 1
Najważniejsze czynności
- Łączenie zestawów: Wybierz zestaw główny, odkręć złącza koncentryczne i połącz zestawy szeregowo, dokręcając nakrętki. str. 1
Pierwsze uruchomienie
- Podłącz zestaw do zasilania 120V. Jeśli używasz na zewnątrz, wymagane jest gniazdo z zabezpieczeniem GFCI. str. 1
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Wymiana przepalonej żarówki
Odłącz zasilanie, wyjmij blokadę z oprawki, wyciągnij żarówkę z podstawą, włóż nową i zabezpiecz blokadą.
str. 1Konserwacja i reset
- Regularnie sprawdzaj przewody i żarówki. Przechowuj w chłodnym, suchym miejscu. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 120V 60Hz | Standardowe zasilanie | str. 1 |
| Moc | 14.4W (0.12A) | Pobór mocy zestawu | str. 1 |
Gdzie szukać w PDF
- Instrukcja obsługi i bezpieczeństwa str. 1, 2
Spis treści
Najważniejsze informacje
Zestaw lampek choinkowych GE Holiday 00179 jest przeznaczony do użytku wewnątrz i na zewnątrz pomieszczeń. Produkt wymaga zasilania 120V 60Hz. W przypadku użytkowania na zewnątrz, należy podłączyć zestaw do gniazda z zabezpieczeniem różnicowoprądowym (GFCI). Zestaw nie jest zabawką i powinien być przechowywany poza zasięgiem dzieci.
Instalacja i łączenie zestawów
Zestawy można łączyć szeregowo (end-to-end). Można połączyć maksymalnie dwa zestawy (jeden główny + jeden dodatkowy). Aby połączyć zestawy:
- Wybierz jeden zestaw jako główny (master), który będzie podłączony do gniazdka.
- Odkręć złącza koncentryczne (coaxial connector) w zestawach, które chcesz połączyć.
- Połącz zestawy ze sobą, mocno dokręcając nakrętki złączy.
Wymiana żarówek
Produkt wyposażony jest w żarówki LED typu non-shunted. W przypadku przepalenia żarówki, należy ją niezwłocznie wymienić na nową o parametrach 3.3V, 20mA LED. Żarówki posiadają blokadę w oprawce:
- Odłącz zasilanie przed przystąpieniem do prac.
- Wyjmij blokadę z oprawki.
- Wyciągnij żarówkę wraz z plastikową podstawą prosto z oprawki.
- Włóż nową żarówkę i zabezpiecz ją blokadą.
Bezpieczeństwo i konserwacja
- Nie montuj lampek na metalowych drzewkach lub drzewkach z metalowymi elementami.
- Nie używaj zszywek ani gwoździ do mocowania przewodów.
- Nie przykrywaj lampek materiałami łatwopalnymi.
- Odłączaj produkt od zasilania, gdy wychodzisz z domu lub kładziesz się spać.
- Przechowuj w chłodnym, suchym miejscu, chronionym przed światłem słonecznym.
- Regularnie sprawdzaj przewody pod kątem uszkodzeń izolacji.
Praktyczna pomoc
Typowe problemy
Lampka nie świeci
Sprawdź, czy żarówka jest dobrze osadzona w oprawce lub wymień ją na nową (3.3V, 20mA LED).
Zestaw nie działa po podłączeniu
Upewnij się, że używasz oryginalnego zasilacza GE TS-5W29V i że gniazdko jest sprawne.
Przed użyciem
- Sprawdź izolację przewodów pod kątem pęknięć lub przetarć.
- Upewnij się, że wszystkie żarówki są mocno osadzone w oprawkach.
- W przypadku montażu na zewnątrz, sprawdź czy gniazdko posiada zabezpieczenie GFCI.
- Upewnij się, że drzewko (jeśli używane) jest stabilne i dobrze utrzymane.
Pokaż więcej Pokaż mniej
Ilustracje i schematy

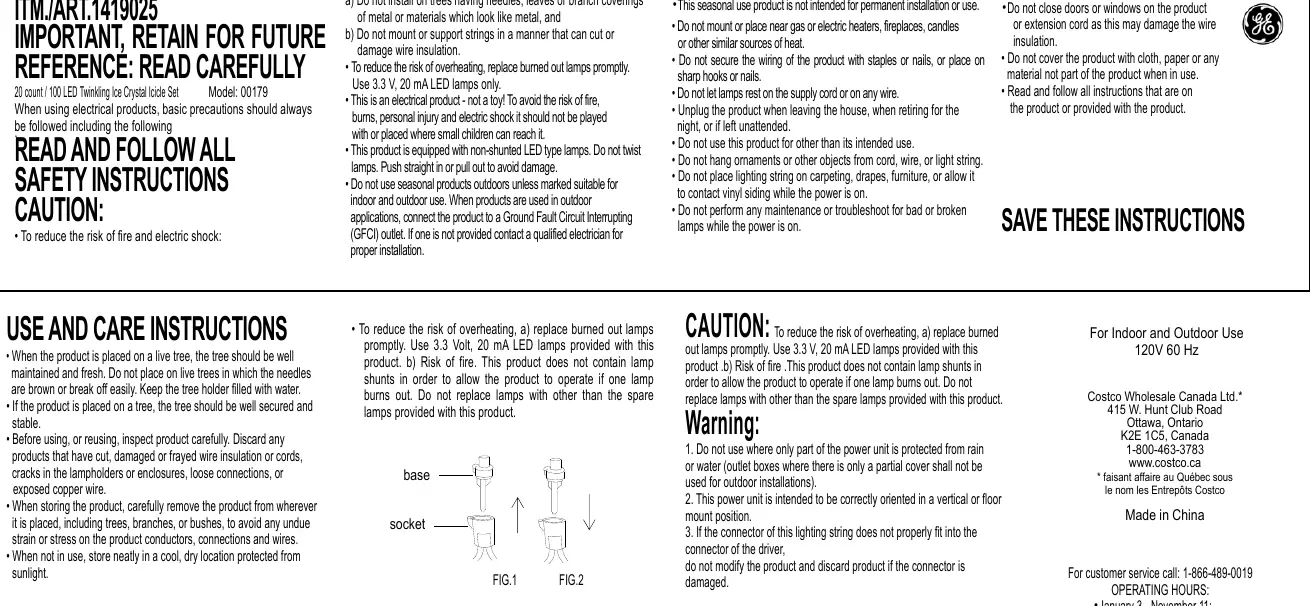

- Rysunki FIG.1 i FIG.2 ilustrują proces wyjmowania i wkładania żarówki z oprawki (base/socket).
Zgodność modelu
- Można łączyć maksymalnie dwa zestawy (jeden główny + jeden dodatkowy).
- Używaj wyłącznie zasilacza GE Class 2, model TS-5W29V.
