Instrukcja obsługi lampy sufitowej GE Lighting Drake Square LED
Szybki przewodnik po instalacji i obsłudze lampy sufitowej GE Lighting Drake Square LED. Dowiedz się, jak bezpiecznie zamontować oprawę, podłączyć przewody i dbać o urządzenie.
Spis treści
Najważniejsze informacje z instrukcji
Lampa sufitowa GE Lighting Drake Square LED jest przeznaczona wyłącznie do użytku wewnętrznego. Instalacja musi zostać przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Gwarancja wynosi 3 lata od daty zakupu. Uwaga: Użycie lampy w obwodzie ze ściemniaczem powoduje utratę gwarancji. Źródło światła w tej oprawie jest niewymienne – po jego zużyciu należy wymienić całą lampę.
Instalacja i montaż
- Usuń wszystkie materiały opakowaniowe, uważając, aby nie wyrzucić akcesoriów.
- Zdejmij klosz z oprawy, wyciągając 4 wsporniki (Rysunek A).
- Odkręć śrubę i zdejmij pokrywę kostki zaciskowej (Rysunek B).
- Użyj oprawy jako szablonu, aby zaznaczyć miejsca na śruby na suficie.
- Zamontuj oprawę na suficie, używając odpowiednio dobranych śrub i kołków rozporowych (Rysunek C). Upewnij się, że powierzchnia montażowa utrzyma dwukrotność ciężaru lampy.
- Podłącz przewody zasilające do kostki zaciskowej (Rysunek D).
- Załóż z powrotem pokrywę kostki zaciskowej.
- Zamontuj klosz z powrotem na oprawie (Rysunek E).
- Włącz zasilanie.
Podłączenie elektryczne
Podłącz przewody zasilające do kostki zaciskowej zgodnie z poniższym schematem:
- Neutralny (N): Niebieski lub czarny przewód zasilający do niebieskiego przewodu lampy.
- Uziemienie: Żółto-zielony przewód zasilający do żółto-zielonego przewodu lampy.
- Faza (L): Brązowy lub czerwony przewód zasilający do brązowego przewodu lampy.
Upewnij się, że przewody są dobrze zamocowane i nie ma odsłoniętych żył.
Bezpieczeństwo i konserwacja
- Przed przystąpieniem do jakichkolwiek prac konserwacyjnych, czyszczenia lub regulacji, upewnij się, że zasilanie jest wyłączone, a lampa ostygła.
- Do czyszczenia używaj wyłącznie wilgotnej, czystej szmatki. Nigdy nie zanurzaj lampy w wodzie.
- Unikaj kontaktu lampy z żrącymi chemikaliami.
- Przed podłączeniem zasilania sprawdź, czy wszystkie przewody i śruby są bezpiecznie dokręcone.
Dane techniczne
- Napięcie znamionowe: 200-240V~ 50Hz
- Moc znamionowa: 12W
- Klasa izolacji: Klasa I
- Waga: 0.69kg
- Wymiary: 335mm x 335mm x 85mm
Informacje o producencie
GE Lighting
Praktyczna pomoc
Typowe problemy
Utrata gwarancji
Gwarancja jest nieważna, jeśli lampa jest używana w obwodzie ze ściemniaczem lub nie została zainstalowana przez licencjonowanego elektryka.
Brak możliwości wymiany źródła światła
Źródło światła LED jest zintegrowane. Po zakończeniu jego żywotności należy wymienić całą oprawę.
Uszkodzenia spowodowane wilgocią
W wilgotnych pomieszczeniach należy zapewnić odpowiednią wentylację (np. wentylator wyciągowy). Korozja spowodowana wilgocią nie jest objęta gwarancją.
Przed użyciem
- Wyłącz zasilanie w obwodzie przed rozpoczęciem prac.
- Sprawdź, czy wszystkie elementy zestawu są obecne.
- Upewnij się, że punkt montażowy wytrzyma dwukrotność ciężaru lampy.
- Sprawdź, czy lampa nie została uszkodzona podczas transportu.
- Upewnij się, że w pobliżu nie ma systemów wentylacyjnych.
Ilustracje i schematy

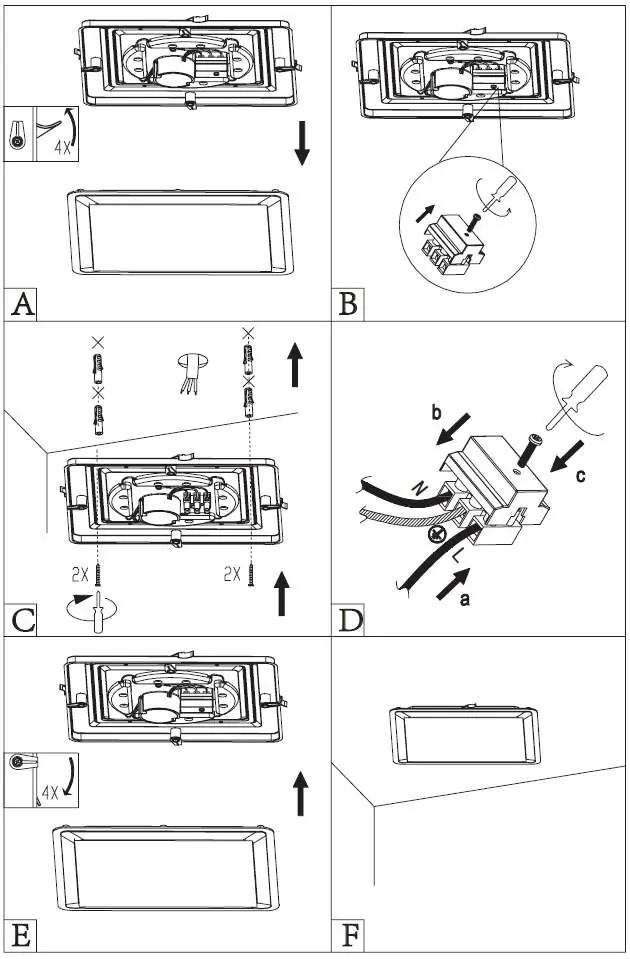

- Rysunek A: Demontaż klosza poprzez wyciągnięcie wsporników.
