Instrukcja obsługi automatycznego przełącznika zasilania Generac 100-200A

Szybki przewodnik po instalacji, konfiguracji i obsłudze automatycznego przełącznika zasilania (ATS) Generac 100-200A. Zawiera instrukcje podłączenia zasilania, konfiguracji modułu OPCB, testowania obciążenia oraz procedury ręcznego...

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Niniejszy dokument zawiera wytyczne dotyczące instalacji, obsługi i serwisowania automatycznego przełącznika zasilania (ATS) Generac 100-200A. Urządzenie służy do automatycznego przełączania zasilania między siecią energetyczną a generatorem w systemach zasilania rezerwowego. Uwaga: Instalacja powinna być wykonana przez wykwalifikowanego elektryka. Urządzenie przeznaczone jest wyłącznie do montażu na zewnątrz.

Bezpieczeństwo

  • Przed przystąpieniem do prac należy bezwzględnie wyłączyć wszystkie źródła zasilania.
  • Wewnątrz przełącznika występują niebezpieczne napięcia; nie dotykać terminali pod napięciem.
  • Podczas pracy na metalowych lub betonowych powierzchniach należy stosować maty izolacyjne.
  • Przed pracą przy generatorze lub przełączniku należy wyłączyć obwód startu automatycznego i odłączyć kabel ujemny akumulatora.

Opis urządzenia i montaż

Przełącznik ATS składa się z mechanizmu przełączającego, wyłącznika głównego, przekaźnika sterującego oraz płytki OPCB (Overload Prevention Control Board). Urządzenie należy montować pionowo na sztywnej konstrukcji, dbając o wypoziomowanie punktów montażowych.

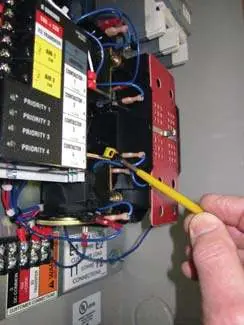

Użyj śrubokręta, aby odłączyć lub zabezpieczyć przewód sterujący przy module przekaźnikowym.
Użyj śrubokręta, aby odłączyć lub zabezpieczyć przewód sterujący przy module przekaźnikowym.

Podłączenie zasilania

  1. Podłączyć kable zasilania sieciowego (NORMAL) do wyłącznika głównego.
  2. Podłączyć kable generatora (STANDBY) do terminali E1 i E2.
  3. Podłączyć kable obciążenia odbiorców do terminali T1 i T2.
  4. Używać klucza dynamometrycznego do dokręcania terminali zgodnie z wartościami podanymi w instrukcji, aby uniknąć uszkodzenia podstawy przełącznika.

Konfiguracja OPCB

Płytka OPCB zarządza priorytetami obciążeń, aby zapobiec przeciążeniu generatora. Posiada 4 poziomy priorytetu. W przypadku przeciążenia, obciążenia są odłączane (shedding) i przywracane sekwencyjnie po ustąpieniu warunków przeciążenia.

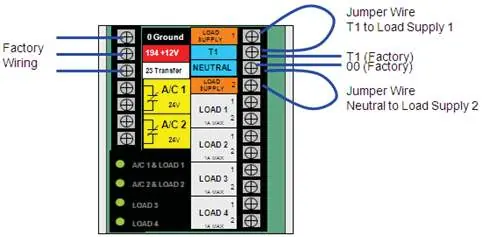

Schemat połączeń płytki OPCB
Schemat połączeń płytki OPCB

Obsługa ręczna

Przełącznik wyposażony jest w uchwyt do obsługi ręcznej. Ważne: Nigdy nie przełączać ręcznie pod obciążeniem. Przed użyciem uchwytu należy odłączyć wszystkie źródła zasilania.

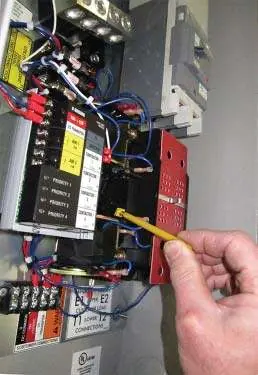

Użycie uchwytu do ręcznego przełączania
Użycie uchwytu do ręcznego przełączania

Testowanie i konserwacja

Po instalacji należy przeprowadzić testy funkcjonalne, w tym testy napięcia oraz testy generatora pod obciążeniem. Przycisk TEST na płytce OPCB pozwala sprawdzić poprawność działania funkcji odłączania obciążeń.

Informacje o producencie

Generac Power Systems

Profil marki

Praktyczna pomoc

Typowe problemy

Przeciążenie generatora

Płytka OPCB automatycznie odłącza obciążenia zgodnie z priorytetami. Należy sprawdzić, czy całkowite obciążenie nie przekracza mocy generatora.

Brak przełączenia na zasilanie rezerwowe

Sprawdzić połączenia obwodu startu (N1, N2, T1, 23, 0, 194) oraz czy generator jest w trybie AUTO.

Niewłaściwe napięcie lub częstotliwość

Sprawdzić ustawienia regulatora napięcia generatora i prędkość obrotową silnika zgodnie z instrukcją generatora.

Przed użyciem

  • Upewnij się, że wszystkie źródła zasilania są wyłączone przed instalacją.
  • Sprawdź, czy przekrój przewodów jest odpowiedni dla długości instalacji.
  • Upewnij się, że obudowa jest zamontowana pionowo na sztywnej powierzchni.
  • Sprawdź, czy wszystkie połączenia są dokręcone kluczem dynamometrycznym.
  • Upewnij się, że generator jest w trybie OFF przed testami ręcznymi.
  • Sprawdź, czy napięcie cewki stycznika PMM jest zgodne z zasilaniem OPCB.

Parametry w praktyce

24 VAC / 120 VAC
Napięcie zasilania cewek styczników zarządzanych przez OPCB.

Ilustracje i schematy

  • Rysunki instalacyjne pokazują schematy połączeń dla różnych typów generatorów (chłodzone powietrzem, cieczą).
  • Schemat OPCB ilustruje sposób podłączenia przewodów sterujących dla klimatyzatorów i styczników obciążeń.
  • Rysunek 3.1 pokazuje sposób użycia uchwytu do ręcznego przełączania między zasilaniem sieciowym a rezerwowym.

Zgodność modelu

  • Przełącznik przeznaczony wyłącznie do systemów zasilania rezerwowego (NEC art. 702).
  • Wymaga oddzielnego modułu zarządzania zasilaniem (PMM) do pełnej kontroli obciążeń.
  • Kompatybilny z systemami jednofazowymi.
