Przełącznik samochodowy 12V służy do sterowania akcesoriami. Wymaga instalacji z przekaźnikiem dla urządzeń o mocy powyżej 18W. str. 1

Najważniejsze czynności

Odłącz akumulator przed instalacją str. 1, 2
Zastosuj przekaźnik dla urządzeń o dużej mocy str. 1

Pierwsze uruchomienie

Po podłączeniu sprawdź działanie przełącznika i podświetlenia przed ostatecznym montażem. str. 2

Problemy i rozwiązania

Przełącznik jest gorący lub wydziela zapach

Natychmiast przestań używać i sprawdź instalację.

str. 2

Dane techniczne

Parametr	Wartość	Znaczenie	Strony
Napięcie	12V DC	Napięcie wejściowe	str. 1
Moc	18W	Moc maksymalna	str. 1

Gdzie szukać w PDF

Specyfikacja i bezpieczeństwo str. 1
Instrukcja montażu str. 2
Schemat podłączenia str. 3

Spis treści

Najważniejsze informacje

Przełącznik samochodowy jest akcesorium modyfikacyjnym przeznaczonym do instalacji 12V DC. Przed przystąpieniem do prac należy bezwzględnie odłączyć ujemną klemę akumulatora, aby uniknąć zwarcia. Urządzenie posiada limit prądowy 1.5A i maksymalną moc 18W. W przypadku obsługi urządzeń o większej mocy (np. światła, pompy, listwy świetlne) konieczne jest zastosowanie przekaźnika, aby uniknąć przegrzania i uszkodzenia przełącznika.

Instrukcja montażu

Przygotowanie i instalacja

Odłącz ujemną klemę akumulatora.
Przygotuj niezbędne narzędzia: śrubokręt, ściągacz izolacji, koszulki termokurczliwe lub taśmę elektryczną.
Włóż przełącznik od frontu panelu.
Nałóż uszczelkę wodoodporną, podkładkę i nakrętkę montażową od tyłu.
Dokręć nakrętkę śrubokrętem, upewniając się, że uszczelka jest poprawnie dociśnięta i przełącznik jest stabilny.

Podłączenie elektryczne

Przełącznik nie posiada funkcji konwersji napięcia (napięcie wejściowe jest równe wyjściowemu). Należy zachować szczególną ostrożność przy rozróżnianiu biegunów dodatnich i ujemnych. Wszystkie połączenia muszą być solidne i zaizolowane za pomocą koszulek termokurczliwych lub taśmy elektrycznej, aby zapobiec zwarciom. Po zakończeniu okablowania należy przeprowadzić test działania (podświetlenie LED, praca urządzenia) przed ostatecznym zabezpieczeniem przewodów opaskami zaciskowymi.

Bezpieczeństwo i konserwacja

Nie podłączaj urządzenia do zasilania 220V AC.
Upewnij się, że uszczelka wodoodporna jest zainstalowana bez odkształceń.
W przypadku wykrycia nieprawidłowości (zapach spalenizny, hałas, przegrzewanie) należy natychmiast zaprzestać użytkowania.
Instalacja powinna być zgodna z lokalnymi przepisami ruchu drogowego.

Praktyczna pomoc

Typowe problemy

Przełącznik staje się gorący, wydziela zapach lub hałasuje

Natychmiast przestań używać urządzenia, sprawdź instalację lub wymień przełącznik na nowy.

Przeciążenie urządzenia

Jeśli podłączasz urządzenia o dużej mocy (światła, pompy), musisz użyć przekaźnika. Nie podłączaj ich bezpośrednio do przełącznika.

Przed użyciem

Odłącz ujemną klemę akumulatora przed rozpoczęciem prac.
Upewnij się, że zasilanie pojazdu to 12V DC.
Przygotuj narzędzia: śrubokręt, ściągacz izolacji, koszulki termokurczliwe.
Sprawdź, czy uszczelka wodoodporna jest w zestawie i nie jest uszkodzona.
Zaplanuj trasę przewodów, aby uniknąć ich przetarcia.

Parametry w praktyce

Napięcie wejściowe: 12V DC (tylko do instalacji samochodowych).
Moc znamionowa: 18W (maksymalna moc dla bezpośredniego podłączenia).
Prąd znamionowy: 1.5A (nie przekraczaj tej wartości bez przekaźnika).

Ilustracje i schematy

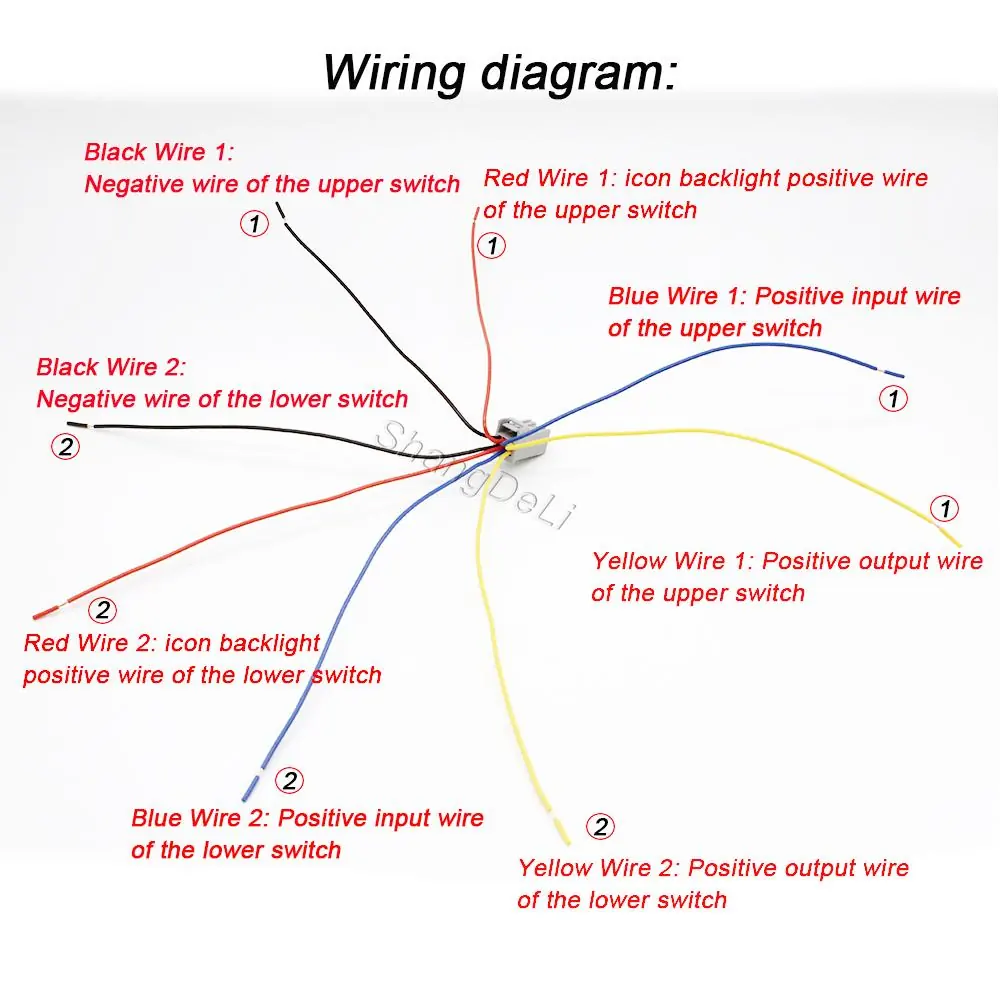

Schemat przedstawia podłączenie dwóch przełączników (górnego i dolnego).
Kable żółte: wyjście dodatnie.
Kable niebieskie: wejście dodatnie.
Kable czerwone: zasilanie podświetlenia ikony.
Kable czarne: masa (ujemne).

Zgodność modelu

Produkt przeznaczony wyłącznie do instalacji 12V DC.
Wymaga przekaźnika dla urządzeń o mocy powyżej 18W.
