Przewodnik projektowania stojaka akrylowego 100x130mm
Praktyczny przewodnik przygotowania plików do druku dla stojaka akrylowego 100x130mm. Sprawdź wymagania dotyczące wymiarów, linii cięcia, kolorystyki CMYK oraz wytyczne dotyczące podstawy i otworów na akcesoria.
Spis treści
Najważniejsze informacje z instrukcji
Ten dokument zawiera wytyczne techniczne niezbędne do przygotowania projektu graficznego dla stojaka akrylowego o wymiarach 100x130mm. Przestrzeganie tych zasad jest kluczowe dla poprawnego procesu druku i wycinania elementów.

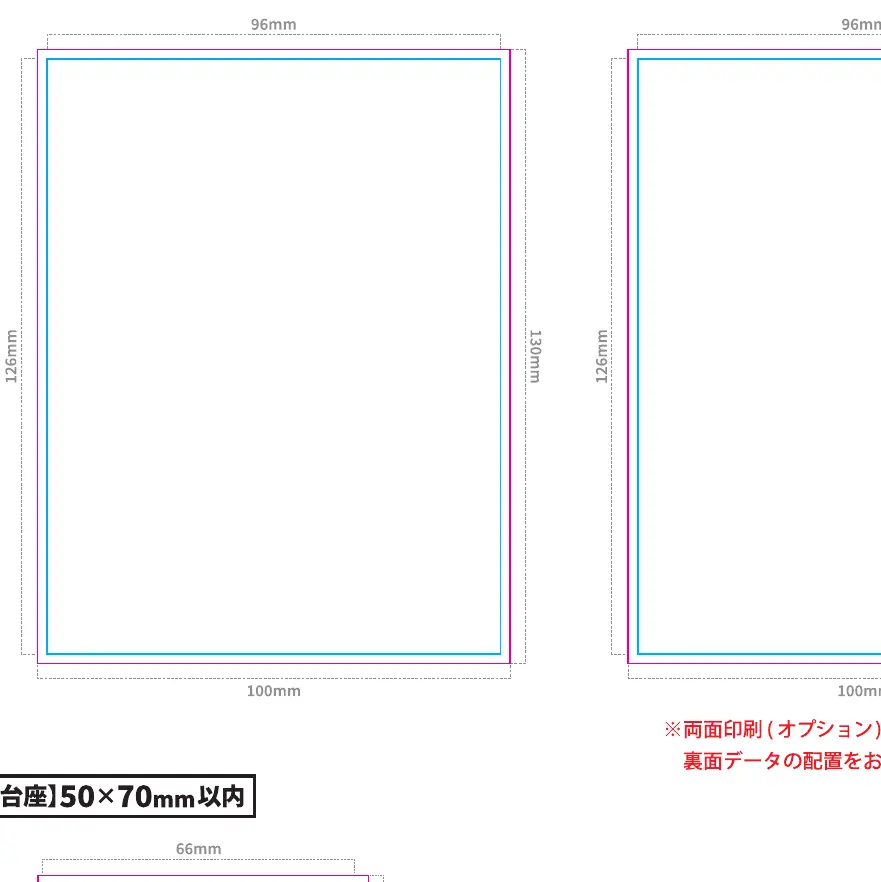

Wymiary i obszar projektu
Projekt musi uwzględniać wymiary końcowe produktu:
- Korpus: Maksymalny obszar 100x130mm.
- Podstawa: Maksymalny obszar 50x70mm.
- Marginesy: Należy zachować 2mm marginesu od linii cięcia dla elementów graficznych.
Wymagania techniczne plików
Aby projekt został poprawnie przetworzony, należy spełnić następujące warunki:
- Kolorystyka: Wszystkie pliki muszą być przygotowane w trybie CMYK.
- Tekst: Wszystkie czcionki muszą zostać zamienione na krzywe (outlines).
- Obrazy: Wszystkie pliki graficzne muszą być osadzone (embedded) w projekcie.
- Warstwy: Należy przygotować osobne warstwy dla projektu graficznego, białego poddruku oraz linii cięcia.
- Biały poddruk: Musi być ustawiony na 100% koloru czarnego (K100).
- Otwory: Należy uwzględnić otwory na akcesoria (np. łańcuszki) w odległości 2mm od krawędzi.
Podstawa i montaż
Jeśli nie określono inaczej, otwory montażowe (tzw. wypustki) są umieszczane centralnie. Należy pamiętać, że zbyt mała podstawa w stosunku do korpusu może skutkować niestabilnością gotowego produktu. W przypadku druku dwustronnego należy odpowiednio przygotować dane dla obu stron.
Praktyczna pomoc
Typowe problemy
Upewnij się, że podstawa nie jest zbyt mała w stosunku do korpusu.
Sprawdź, czy wszystkie kolory są w trybie CMYK, a biały poddruk jest ustawiony na K100.
Upewnij się, że wszystkie obrazy zostały osadzone w pliku, a czcionki zamienione na krzywe.
Przed użyciem
- Przygotowano projekt korpusu i podstawy
- Wszystkie teksty zamieniono na krzywe
- Wszystkie obrazy osadzono w pliku
- Tryb kolorów ustawiono na CMYK
- Przygotowano warstwę białego poddruku (K100)
- Dodano linie cięcia
- Uwzględniono otwory na akcesoria
