Instrukcja montażu lampy wiszącej LED George Oliver Dante 12-inch
Dowiedz się, jak bezpiecznie zamontować i podłączyć lampę wiszącą LED George Oliver Dante 12-inch. Instrukcja zawiera szczegółowe kroki instalacji, schemat połączeń elektrycznych oraz ważne wymagania dotyczące zasilania i ściemniania.
Spis treści
Najważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu lampy wiszącej LED George Oliver Dante 12-inch. Ze względu na charakter prac elektrycznych, producent zaleca, aby instalacja została wykonana przez wykwalifikowanego i licencjonowanego elektryka. Urządzenie wymaga zasilania 120V. W przypadku chęci korzystania z funkcji ściemniania, konieczne jest zastosowanie ściemniacza typu ELV (Electronic Low Voltage).
Przygotowanie i bezpieczeństwo
- Przed rozpoczęciem prac upewnij się, że zasilanie w skrzynce bezpieczników jest całkowicie wyłączone.
- Przygotuj miejsce pracy, zapewniając czystą i wolną przestrzeń.
- Podczas instalacji należy nosić rękawice ochronne.
- Nie dotykaj modułów LED, aby uniknąć ich trwałego uszkodzenia.
Instrukcja montażu
- Wyjmij lampę z opakowania.
- Oddziel płytę montażową (1c) od czaszy (2a), odkręcając ozdobne nakrętki (2c).
- Dopasuj śruby płyty montażowej (1d) do pożądanej orientacji, a następnie przymocuj płytę montażową (1c) do puszki przyłączeniowej (1a) za pomocą dołączonych śrub (1e).
- Zabezpiecz płytę montażową (1c) do powierzchni montażowej za pomocą śrub (1g) i kołków (1f).
- Wyreguluj wysokość lampy: naciśnij i przytrzymaj chwytak przewodu (2g), przesuń przewód na żądaną długość, a następnie zwolnij chwytak, aby zablokować przewód.
- Wykonaj połączenia elektryczne: czarny przewód do fazy (L), biały do neutralnego (N), a uziemienie do (GND) za pomocą dołączonych nakrętek przewodów (1b).
- Przymocuj dolną część oprawy (3b) do górnej części (3a), wkręcając ją zgodnie z ruchem wskazówek zegara.
- Dopasuj i włóż śruby płyty montażowej (1d) przez otwory w czaszy (2a) i zabezpiecz ozdobnymi nakrętkami (2c).
Dane techniczne i wymagania
Lampa jest przeznaczona do montażu na standardowej okrągłej lub ośmiokątnej puszce elektrycznej lub puszce z ramą tynkarską. Puszka musi być solidnie zamocowana do konstrukcji budynku. Bezpośredni montaż oprawy do puszki bez użycia dostarczonej poprzeczki może uniemożliwić poprawne wyrównanie lampy.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy zasilanie w skrzynce bezpieczników jest włączone oraz czy połączenia przewodów (L, N, GND) są wykonane poprawnie i zabezpieczone nakrętkami.
Upewnij się, że używasz ściemniacza typu ELV (Electronic Low Voltage). Inne typy ściemniaczy mogą nie współpracować z tym modelem.
Upewnij się, że płyta montażowa została zamocowana przy użyciu dołączonej poprzeczki, a nie bezpośrednio do puszki, co pozwala na regulację pozycji.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników.
- Przygotuj rękawice ochronne.
- Upewnij się, że puszka przyłączeniowa jest poprawnie zamontowana do konstrukcji budynku.
- Sprawdź, czy posiadasz ściemniacz typu ELV, jeśli planujesz regulację jasności.
Ilustracje i schematy

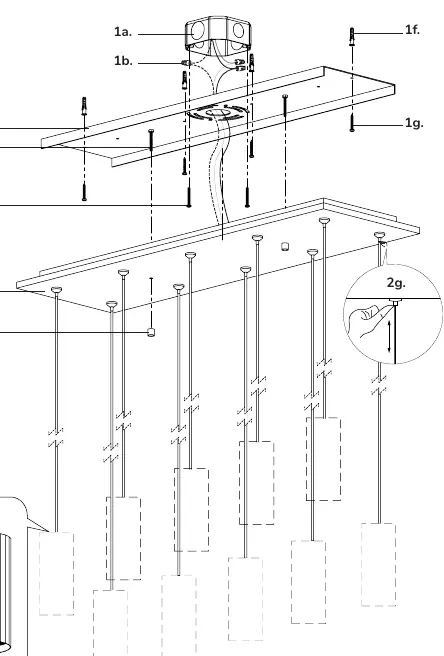

- Ilustracja 1 przedstawia schemat montażowy, w tym sposób mocowania płyty montażowej (1c) do puszki (1a) oraz mechanizm regulacji wysokości za pomocą chwytaka przewodu (2g).
Zgodność modelu
- Przeznaczona do montażu na standardowych puszkach okrągłych lub ośmiokątnych.
- Wymaga montażu przez wykwalifikowanego elektryka.
