Instrukcja montażu stołka barowego George Oliver 2012B
Szybki przewodnik montażu stołka barowego George Oliver 2012B. Dowiedz się, jak krok po kroku złożyć podstawę, zamontować mechanizm obrotowy i przymocować siedzisko za pomocą dołączonych elementów.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja przedstawia proces montażu stołka barowego George Oliver 2012B, obejmujący łączenie nóg, ramy, mechanizmu obrotowego i siedziska za pomocą dołączonych śrub. str. 1
Najważniejsze czynności
- Montaż podstawy (nogi i rama) str. 1
- Montaż siedziska i mechanizmu obrotowego str. 1
Gdzie szukać w PDF
- Instrukcja montażu str. 1
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera instrukcję montażu stołka barowego George Oliver model 2012B. Proces montażu jest prosty i wymaga użycia dołączonego klucza imbusowego oraz dwóch rodzajów śrub. Przed przystąpieniem do pracy upewnij się, że posiadasz wszystkie elementy wymienione w zestawie.

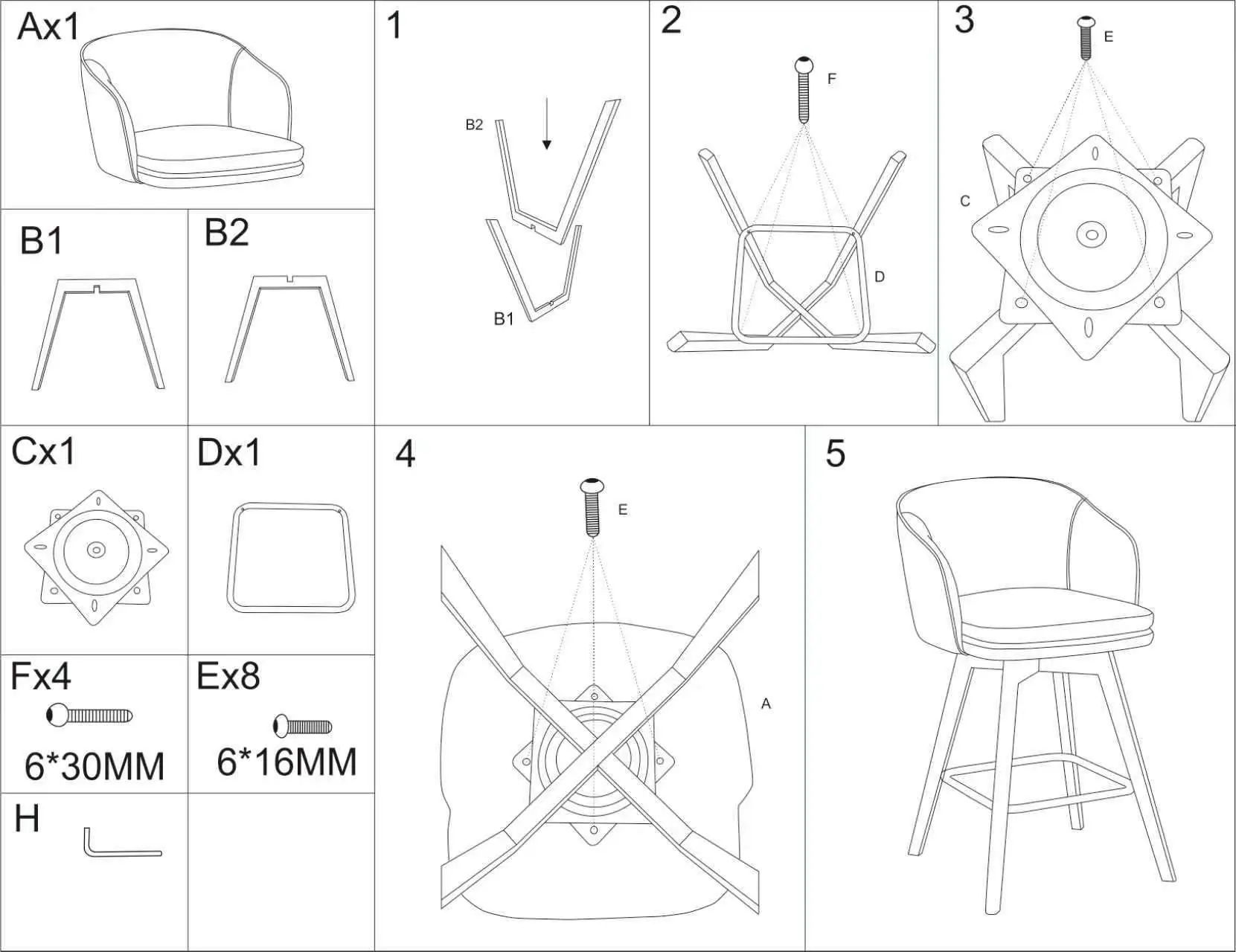

Elementy zestawu
- A: Siedzisko (1 szt.)
- B1, B2: Nogi (po 1 szt.)
- C: Mechanizm obrotowy (1 szt.)
- D: Rama wspierająca (1 szt.)
- F: Śruby 6*30mm (4 szt.)
- E: Śruby 6*16mm (8 szt.)
- H: Klucz imbusowy
Instrukcja montażu krok po kroku
- Montaż nóg: Połącz elementy nóg B1 i B2, wsuwając je w siebie.
- Montaż ramy: Przymocuj ramę wspierającą D do złożonych nóg za pomocą śrub F (6*30mm).
- Montaż mechanizmu obrotowego: Przykręć mechanizm obrotowy C do podstawy za pomocą śrub E (6*16mm).
- Montaż siedziska: Przymocuj siedzisko A do mechanizmu obrotowego C za pomocą pozostałych śrub E (6*16mm).
- Zakończenie: Upewnij się, że wszystkie śruby są mocno dokręcone przed pierwszym użyciem stołka.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy wszystkie śruby (E i F) zostały równomiernie i mocno dokręcone.
Upewnij się, że nogi B1 i B2 są poprawnie połączone przed przykręceniem ramy D.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie elementy: siedzisko (A), nogi (B1, B2), mechanizm obrotowy (C), ramę (D), śruby (E, F) oraz klucz imbusowy (H).
- Przygotuj czystą i miękką powierzchnię do montażu, aby uniknąć zarysowań siedziska.
- Upewnij się, że masz wystarczająco dużo miejsca na montaż.
- Nie dokręcaj śrub do końca, dopóki wszystkie elementy nie zostaną wstępnie spasowane.
