Instrukcja instalacji akumulatorów litowych Smart Battery Technologies
Praktyczny przewodnik instalacji akumulatorów litowych Smart Battery Technologies zgodnie z normą AS/NZS 3001.2:2022. Dowiedz się, jak zapewnić zgodność z certyfikacją IEC 62619, prawidłowo zamontować akumulator w pojeździe oraz sprawdzić...
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje o instalacji akumulatorów
Niniejszy dokument stanowi przewodnik dotyczący bezpiecznej instalacji akumulatorów litowych w pojazdach rekreacyjnych, zgodnie z wymogami normy AS/NZS 3001.2:2022. Kluczowym aspektem jest zapewnienie bezpieczeństwa poprzez odpowiednią certyfikację komponentów oraz izolację akumulatora od strefy mieszkalnej pojazdu.
Zgodność z normą AS/NZS 3001.2:2022
Norma ta ma na celu ochronę życia i mienia poprzez rygorystyczne środki bezpieczeństwa. Dokument wyjaśnia, że instalacja akumulatorów litowych musi być przeprowadzona w sposób zapobiegający przedostawaniu się gazów do wnętrza pojazdu.
Certyfikacja IEC 62619
Wszystkie akumulatory litowo-jonowe muszą być zgodne z normą IEC 62619. Ważne jest, aby certyfikacja obejmowała nie tylko same ogniwa, ale cały system, w tym system zarządzania akumulatorem (BMS). BMS jest kluczowym elementem bezpieczeństwa, który monitoruje napięcie, prąd i temperaturę, automatycznie odłączając zasilanie w razie awarii.
Lokalizacja i montaż w pojeździe
Akumulatory muszą być instalowane w sposób zapewniający bezpieczeństwo użytkowników:
- Lokalizacja: Akumulator musi znajdować się poza strefą mieszkalną (np. za ścianą, w wydzielonym przedziale, pod łóżkiem lub siedzeniem).
- Szczelność: Jeśli akumulator znajduje się wewnątrz pojazdu, musi być umieszczony w szczelnym pojemniku lub przedziale, który uniemożliwia przedostawanie się gazów do strefy mieszkalnej.
- Wentylacja: Przedział akumulatorowy musi posiadać odpowiednią wentylację wyprowadzoną na zewnątrz pojazdu.
- Okablowanie: Wprowadzenia kabli do pojemnika akumulatora muszą być uszczelnione za pomocą dławików kablowych.
Lista kontrolna instalacji
Przed oddaniem instalacji do użytku, upewnij się, że spełnione są następujące warunki:
- Akumulator posiada certyfikat IEC 62619.
- System posiada zintegrowany BMS.
- Napięcie systemu nie przekracza 48V.
- Akumulator jest bezpiecznie zamocowany w przedziale.
- Przedział akumulatorowy jest prawidłowo uszczelniony i wentylowany.
- Wszystkie połączenia zostały sprawdzone.
- Akumulator został naładowany, rozładowany i ponownie naładowany w celu wykrycia ewentualnych błędów.
Informacje o producencie
Giant Power
Praktyczna pomoc
Typowe problemy
Zapytaj producenta o certyfikat testowy zgodny z IEC 62619 dla całego systemu (ogniwa + BMS).
Akumulator musi być umieszczony w szczelnym pojemniku z wentylacją wyprowadzoną na zewnątrz, odizolowany od strefy mieszkalnej.
Przed użyciem
- Czy akumulator posiada certyfikat IEC 62619?
- Czy system posiada zintegrowany BMS?
- Czy napięcie systemu nie przekracza 48V?
- Czy przedział akumulatorowy jest szczelny i wentylowany na zewnątrz?
- Czy wszystkie połączenia elektryczne zostały sprawdzone?
- Czy przeprowadzono cykl ładowania/rozładowania w celu sprawdzenia błędów?
Parametry w praktyce
- BMS (Battery Management System)
- System zarządzania akumulatorem, który monitoruje parametry pracy i chroni przed awariami.
- Habitable Area
- Strefa mieszkalna pojazdu, do której nie mogą przedostawać się gazy z akumulatora.
Ilustracje i schematy

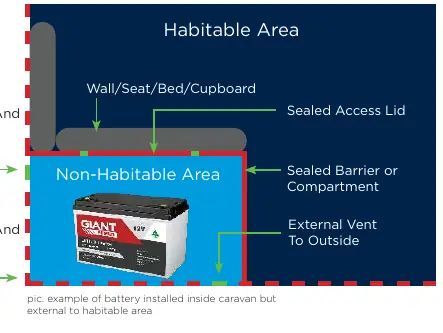

- Schemat instalacji pokazuje podział na strefę mieszkalną i niemieszkalną. Akumulator musi znajdować się w strefie niemieszkalnej, za barierą, z uszczelnionymi przepustami kablowymi i wentylacją wyprowadzoną na zewnątrz.
Zgodność modelu
- Wymagania dotyczą instalacji w pojazdach rekreacyjnych zgodnie z normą AS/NZS 3001.2:2022.
