Instrukcja montażu wspornika karty graficznej Gigabyte
Dowiedz się, jak poprawnie zamontować wspornik anty-sag dla karty graficznej Gigabyte. Instrukcja zawiera listę części oraz krok po kroku opis instalacji w obudowie komputera.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja ta zawiera procedurę montażu wspornika anty-sag (anti-sag bracket), który służy do podparcia ciężkich kart graficznych, zapobiegając ich wyginaniu się w slocie PCIe. str. 1
Najważniejsze czynności
- Montaż wspornika do obudowy str. 3
- Przykręcenie wspornika do karty graficznej str. 4, 5
Gdzie szukać w PDF
- Lista części str. 2
- Instrukcja montażu str. 3, 4, 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja opisuje proces montażu wspornika anty-sag (anti-sag bracket) dla kart graficznych Gigabyte. Wspornik służy do podparcia karty graficznej, zapobiegając jej wyginaniu się w slocie PCIe pod własnym ciężarem. Przed przystąpieniem do montażu upewnij się, że posiadasz wszystkie elementy zestawu.
Zawartość zestawu
W opakowaniu powinny znajdować się następujące elementy:
- Wspornik (w zależności od modelu może mieć różny kształt)
- Śruby montażowe typu #6-32 oraz M3
- Podkładki
- Elementy dystansowe
Instrukcja montażu

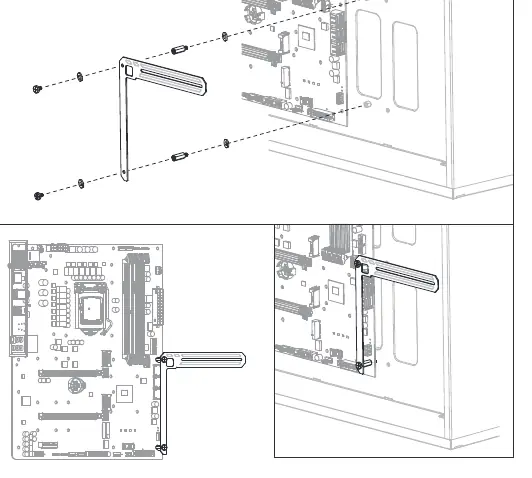

Krok 1: Montaż wspornika do obudowy
Przymocuj wspornik do tylnej części obudowy komputera w miejscu slotów rozszerzeń. Użyj odpowiednich śrub (zależnie od standardu obudowy: #6-32 lub M3) i podkładek, aby stabilnie przykręcić wspornik do stelaża obudowy.

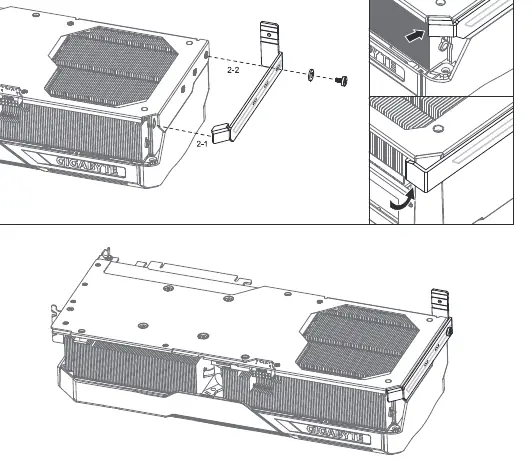

Krok 2: Przygotowanie karty graficznej
Przygotuj kartę graficzną do montażu wspornika. W zależności od konstrukcji karty, może być konieczne przykręcenie dodatkowego elementu wspierającego do boku karty graficznej przy użyciu dołączonych śrub.

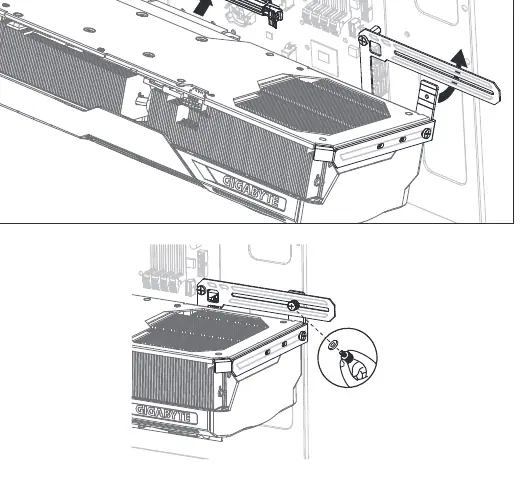

Krok 3: Finalne zabezpieczenie
Po umieszczeniu karty graficznej w slocie PCIe, dopasuj wspornik tak, aby podpierał kartę. Dokręć śruby łączące wspornik z kartą graficzną, upewniając się, że konstrukcja jest sztywna i karta nie opada.
Informacje o producencie
Gigabyte Technology Co., Ltd.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy wszystkie śruby łączące wspornik z obudową oraz wspornik z kartą graficzną są mocno dokręcone.
Upewnij się, że używasz właściwego typu śrub (#6-32 lub M3) zgodnie z instrukcją i standardem Twojej obudowy.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie elementy wymienione w liście części.
- Upewnij się, że obudowa komputera posiada wolne sloty rozszerzeń.
- Przygotuj odpowiedni śrubokręt krzyżakowy.
- Zidentyfikuj typ śrub montażowych (#6-32 lub M3) pasujących do Twojej obudowy.
