Instrukcja montażu wspornika karty graficznej Gigabyte 12WE6-ASBGUI-2XR
Kompletny przewodnik instalacji wspornika anty-sag Gigabyte 12WE6-ASBGUI-2XR. Dowiedz się, jak poprawnie zamontować wspornik w obudowie komputera, aby zabezpieczyć kartę graficzną przed wyginaniem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja opisuje proces montażu wspornika anty-sag (przeciwdziałającego wyginaniu) dla kart graficznych Gigabyte. Wspornik jest niezbędny do stabilizacji ciężkich kart graficznych w obudowie komputera, co zapobiega uszkodzeniom slotu PCIe oraz samej karty.
Lista części
- Wsporniki montażowe (różne warianty w zależności od modelu)
- Śruby #6-32 oraz M3
- Tuleje dystansowe
- Podkładki
- Śruby mocujące

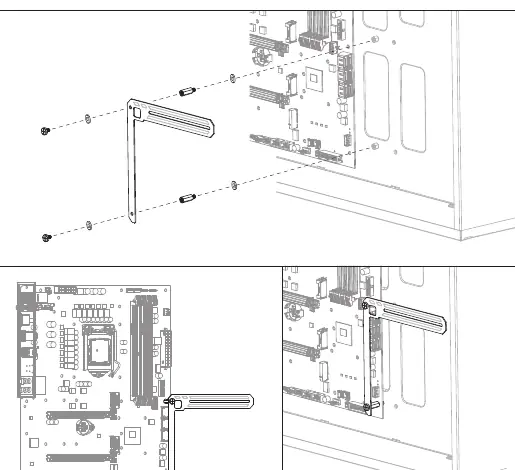

Montaż wspornika w obudowie
W pierwszym kroku należy przygotować obudowę komputera. Przykręć wspornik do obudowy w miejscach montażowych kart rozszerzeń, używając odpowiednich śrub i tulei dystansowych, aby stworzyć stabilną bazę dla karty graficznej.

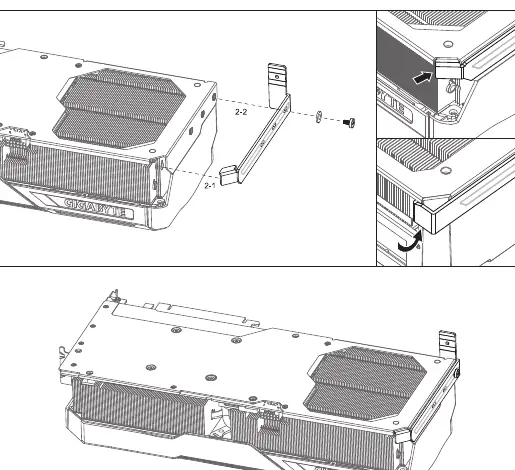

Montaż wspornika do karty graficznej
Przymocuj element wspierający do karty graficznej. Upewnij się, że element jest poprawnie osadzony w wyznaczonym miejscu na obudowie chłodzenia karty. Zabezpiecz połączenie za pomocą dołączonych śrub i podkładek.
Instalacja karty w komputerze
Wsuń kartę graficzną do slotu PCIe na płycie głównej. Po osadzeniu karty, przykręć wspornik zamontowany na karcie do części wspornika zainstalowanej wcześniej w obudowie. Upewnij się, że wszystkie śruby są dokręcone, a karta jest wypoziomowana.
Informacje o producencie
Gigabyte Technology Co., Ltd.
Praktyczna pomoc
Typowe problemy
Sprawdź, czy wszystkie śruby mocujące wspornik do obudowy oraz do karty są w pełni dokręcone.
Upewnij się, że używasz właściwych tulei dystansowych (dostarczono #6-32 oraz M3) odpowiednich dla Twojej obudowy.
Przed użyciem
- Sprawdź, czy posiadasz wszystkie śruby i podkładki wymienione w liście części.
- Upewnij się, że masz wolne miejsce w obudowie komputera w okolicach slotów PCIe.
- Przygotuj śrubokręt krzyżakowy odpowiedniego rozmiaru.
- Upewnij się, że karta graficzna jest kompatybilna z systemem montażu wspornika.
