Instrukcja montażu szafki Global Industrial 1-Tier
Szybki przewodnik montażu szafki Global Industrial 1-Tier. Dowiedz się, jak poprawnie złożyć mebel, zamontować go do ściany, wyregulować zawiasy i zainstalować opcjonalne zamki.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Szafka Global Industrial 1-Tier jest przeznaczona do przechowywania przedmiotów o łącznej wadze nieprzekraczającej 18 kg. Przed przystąpieniem do montażu upewnij się, że podłoże jest równe i wypoziomowane. Do czyszczenia mebla używaj flaneli zwilżonej roztworem wody z alkoholem; unikaj bezpośredniego nasłonecznienia.
Lista sprzętu i elementów
Przed rozpoczęciem pracy sprawdź zawartość zestawu zgodnie z listą sprzętu (Hardware List). Rysunki w instrukcji przedstawiają elementy w pełnej skali. Zestaw zawiera śruby, kołki, zawiasy oraz elementy do montażu ściennego (Kit to avoid tipping). Upewnij się, że posiadasz wszystkie wymagane ilości części oznaczone literami od A do Q.
Montaż szafki
Montaż składa się z kilku etapów:
- Przygotowanie: Upewnij się, że masz odpowiednie narzędzia (śrubokręt, młotek gumowy).
- Łączenie elementów: Postępuj zgodnie z rysunkami montażowymi, łącząc boki, półki i drzwi za pomocą dostarczonych śrub i kołków.
- Panele boczne: Jeśli instalujesz panele boczne (sprzedawane oddzielnie), upewnij się, że zachowana jest przestrzeń wentylacyjna między końcem panelu a tyłem szafki.

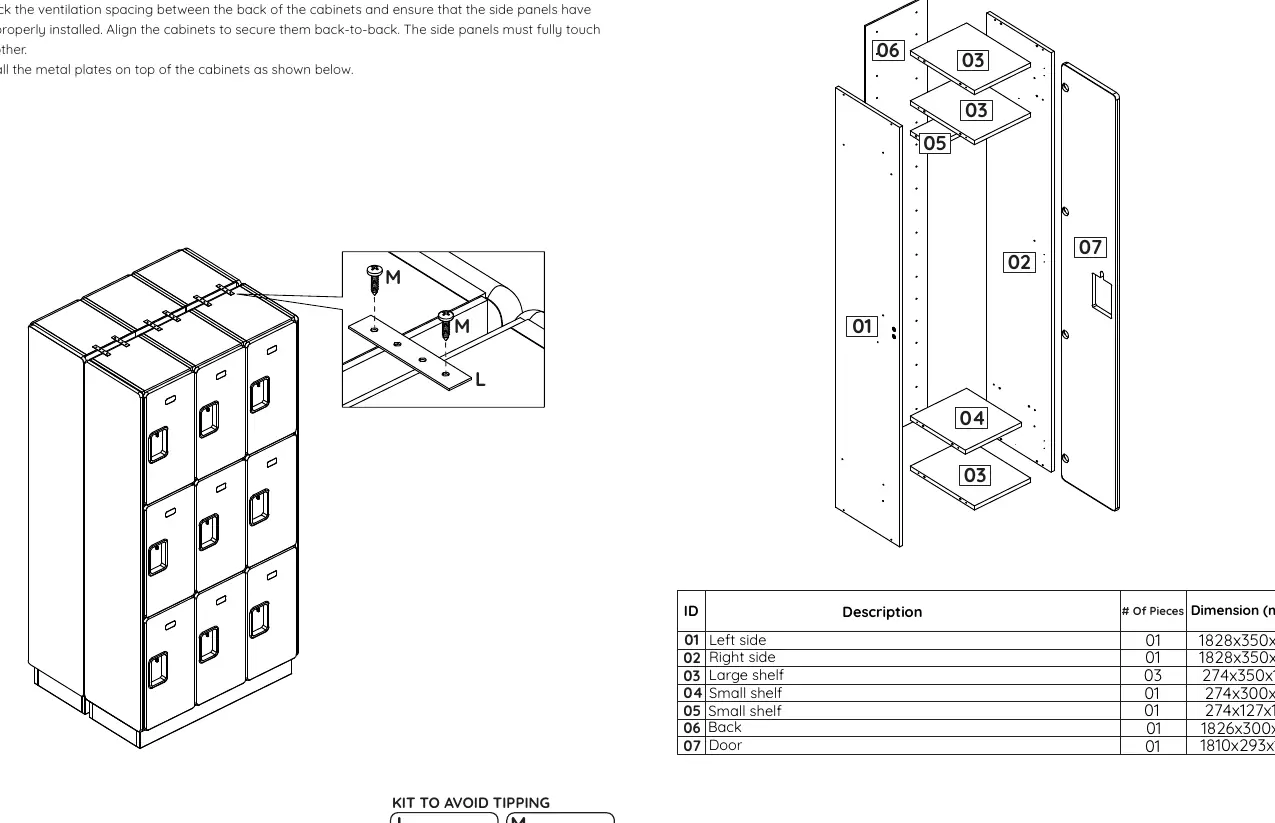

Montaż do ściany i łączenie
Aby zapewnić bezpieczeństwo, szafki muszą być przymocowane do ściany:
- Użyj zestawu "Kit to avoid tipping" (kątowniki L, śruby M, kołki N, śruby O).
- Upewnij się, że szafki są ustawione pionowo i wypoziomowane.
- W przypadku łączenia szafek w szereg (Corporate assembly), użyj śrub (H) do połączenia ich przez istniejące otwory w ściankach bocznych.
- Metalowa podstawa (sprzedawana oddzielnie) powinna być wycentrowana i przykręcona do podstawy szafki.
Regulacja i opcje dodatkowe
Po złożeniu szafki możesz dokonać regulacji:
- Zawiasy: Możliwa jest regulacja trójwymiarowa: wysokość (góra-dół), boki oraz głębokość.
- Tabliczka znamionowa: Usuń taśmę klejącą i przyklej tabliczkę w wyznaczonym miejscu.

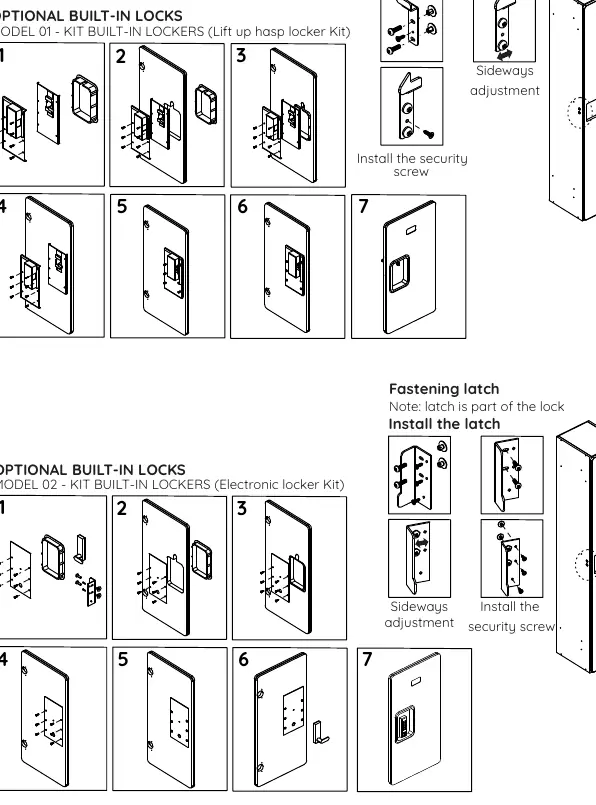

- Opcjonalne zamki: Dostępne są dwa zestawy: Model 01 (Lift up hasp locker Kit) oraz Model 02 (Electronic locker Kit). Instrukcja montażu zamków znajduje się w sekcji 6.
Informacje o producencie
Global Industrial
Praktyczna pomoc
Typowe problemy
Szafka jest niestabilna lub chwieje się
Upewnij się, że podłoże jest równe i wypoziomowane. Sprawdź, czy szafka została poprawnie przymocowana do ściany za pomocą zestawu zabezpieczającego (Kit to avoid tipping).
Drzwi nie domykają się równo
Wyreguluj zawiasy w trzech płaszczyznach: wysokość, boki oraz głębokość, zgodnie z instrukcją w kroku 5.
Brak wentylacji w szafce
Podczas montażu paneli bocznych upewnij się, że zachowana jest przestrzeń między końcem panelu a tyłem szafki, zgodnie z oznaczeniami Check-01 i Check-02.
Przed użyciem
- Sprawdź, czy podłoże jest równe i wypoziomowane.
- Zweryfikuj zawartość zestawu montażowego z listą Hardware List.
- Przygotuj narzędzia: śrubokręt i młotek gumowy.
- Zidentyfikuj, czy montujesz szafkę pojedynczo, czy w szeregu.
- Upewnij się, że masz zestaw zabezpieczający przed przewróceniem (Kit to avoid tipping).
Parametry w praktyce
- Maksymalne obciążenie
- 18 kg na szafkę.
Ilustracje i schematy

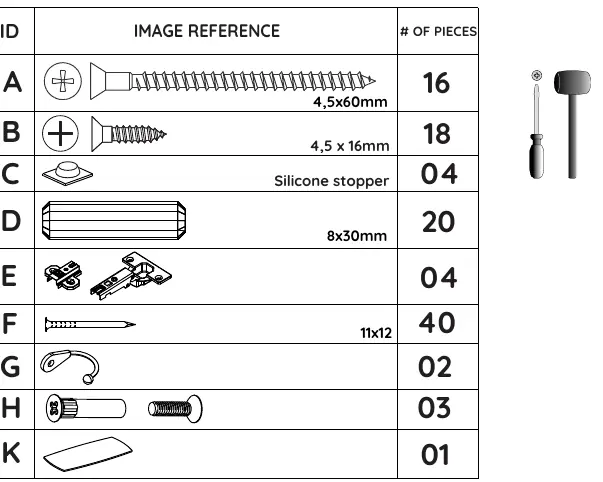

- Hardware List: Pełnowymiarowe rysunki śrub i elementów montażowych.
- Kit to avoid tipping: Zestaw kątowników i śrub do kotwienia szafki do ściany.
- Three-dimensional door hinge adjustment: Rysunki pokazujące kierunki regulacji zawiasów.
Zgodność modelu
- Opcjonalne zamki: Dostępne modele: Lift up hasp locker Kit (Model 01) oraz Electronic locker Kit (Model 02).
- Dodatki: Panele boczne i metalowa podstawa są sprzedawane oddzielnie.
