Instrukcja obsługi wentylatora osiowego Global Industrial 1/2HP
Poznaj zasady bezpiecznej obsługi, konserwacji oraz rozwiązywania problemów z wentylatorem osiowym Global Industrial 1/2HP (model 641765).
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściOpis urządzenia
Wentylator osiowy Global Industrial 1/2HP (model 641765) to profesjonalne urządzenie przeznaczone do wydajnej wentylacji, wyciągu oraz cyrkulacji powietrza. Urządzenie wyposażone jest w dwubiegowy przełącznik oraz wbudowane gniazda GFCI, które umożliwiają łączenie szeregowe wielu jednostek w celu obsługi dużych powierzchni.
Bezpieczeństwo
Przed przystąpieniem do pracy należy upewnić się, że urządzenie stoi na stabilnej i płaskiej powierzchni. Nie wolno używać wentylatora z uszkodzonym przewodem lub wtyczką. Zabrania się przesuwania lub regulacji urządzenia podczas jego pracy. Należy chronić urządzenie przed dostępem dzieci oraz unikać kontaktu z wodą, aby zapobiec ryzyku porażenia prądem. Nigdy nie należy zdejmować fabrycznych osłon zabezpieczających, które chronią przed dostaniem się ciał obcych do wnętrza.
Uruchomienie i obsługa
Wentylator należy podłączyć do uziemionego gniazdka o odpowiednim napięciu i natężeniu. Zaleca się stosowanie obwodu zabezpieczonego wyłącznikiem różnicowoprądowym (GFCI). Przed włączeniem urządzenia należy ustawić pokrętło na żądaną prędkość (I - niska, II - wysoka). Urządzenie posiada wbudowany wyłącznik termiczny, który chroni przed przeciążeniem. W przypadku zadziałania zabezpieczenia należy odłączyć urządzenie od zasilania i wcisnąć przycisk reset znajdujący się obok gniazd na obudowie.
Konserwacja
Regularna konserwacja jest kluczowa dla długiej żywotności wentylatora. Przed każdym użyciem należy sprawdzić stan przewodu zasilającego oraz czystość osłon zabezpieczających. Wszelkie zanieczyszczenia z silnika, wlotu powietrza lub łopatek wentylatora należy usuwać za pomocą sprężonego powietrza lub odkurzacza. Nie wolno używać myjek ciśnieniowych ani węży ogrodowych do czyszczenia urządzenia. Łożyska wentylatora są uszczelnione i nie wymagają smarowania.
Akcesoria

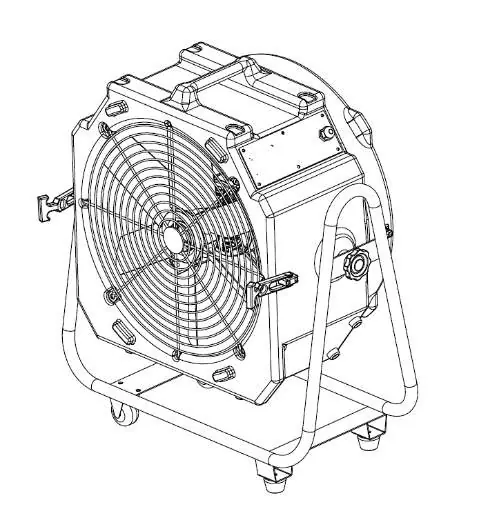

Dla modelu 641765 dostępny jest opcjonalny wspornik (nr kat. 641766), który pozwala na ustawienie wentylatora pod dowolnym kątem w zakresie 360 stopni.
Informacje o producencie
Global Industrial
Praktyczna pomoc
Typowe problemy
Wentylator nie uruchamia się
Sprawdź, czy pokrętło jest w pozycji włączonej, upewnij się, że przewód nie jest uszkodzony oraz sprawdź, czy nie zadziałał wyłącznik termiczny lub GFCI (wciśnij przycisk reset).
Wentylator włącza się i po chwili wyłącza
Sprawdź, czy wlot lub wylot powietrza nie są zablokowane przez przedmioty lub zanieczyszczenia.
Wentylator wibruje
Sprawdź, czy łopatki wentylatora nie są wygięte lub zanieczyszczone. W przypadku uszkodzenia wału silnika skontaktuj się z dystrybutorem.
Słyszalne dźwięki skrobania
Sprawdź, czy obudowa nie jest wgnieciona i czy nie ociera o łopatki wentylatora.
Przed użyciem
- Sprawdź stan przewodu zasilającego i wtyczki pod kątem uszkodzeń.
- Upewnij się, że urządzenie stoi na stabilnej i płaskiej powierzchni.
- Sprawdź, czy wlot i wylot powietrza są wolne od przeszkód.
- Upewnij się, że wszystkie osłony zabezpieczające są na swoim miejscu.
- Sprawdź, czy wszystkie elementy mocujące są dokręcone.
Parametry w praktyce
- Przepływ powietrza
- 4000 CFM (stóp sześciennych na minutę) określa wydajność wentylacji.
Ilustracje i schematy
- Panel sterowania zawiera przełącznik prędkości, przycisk resetowania wyłącznika termicznego oraz gniazda GFCI.
- Gniazda GFCI pozwalają na łączenie szeregowe urządzeń przy zachowaniu limitu 12A.
Zgodność modelu
- Opcjonalny wspornik montażowy 641766 sprzedawany jest oddzielnie.
- Maksymalne obciążenie gniazd GFCI wynosi 12A przy wyłączonym urządzeniu.
