Globe 1-Light Wall Sconce Installation Guide
Instrukcja montażu i obsługi kinkietu ściennego Globe 1-Light. Dowiedz się, jak bezpiecznie zainstalować lampę w trybie wtykowym lub przewodowym.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściBezpieczeństwo przede wszystkim
Przed przystąpieniem do jakichkolwiek prac elektrycznych należy bezwzględnie wyłączyć zasilanie w głównym panelu bezpieczników lub wykręcić odpowiedni bezpiecznik. Praca przy instalacji elektrycznej wymaga podstawowej wiedzy i zachowania ostrożności. Przed dotknięciem jakichkolwiek przewodów należy użyć próbnika napięcia, aby upewnić się, że obwód nie jest pod napięciem. W razie wątpliwości co do bezpieczeństwa instalacji, należy skonsultować się z wykwalifikowanym elektrykiem.
Przygotowanie do instalacji

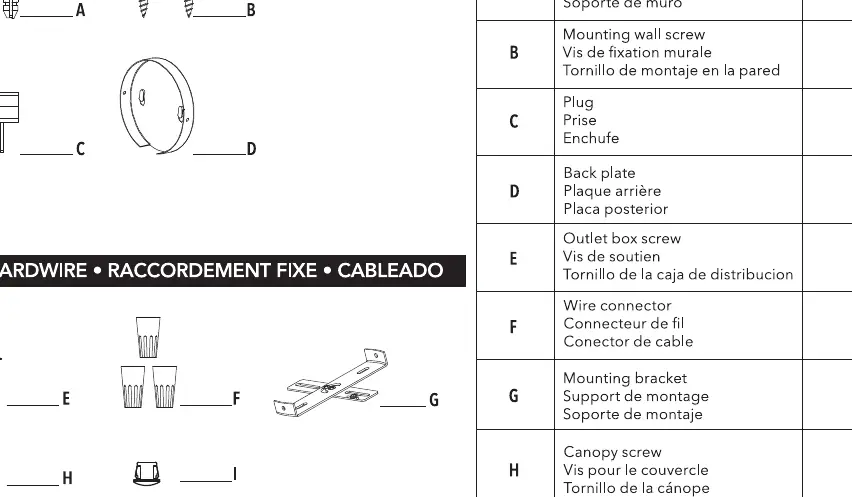

Zestaw zawiera wszystkie niezbędne elementy montażowe, w tym wsporniki, śruby, kołki rozporowe oraz złącza przewodów. Przed rozpoczęciem prac upewnij się, że posiadasz wszystkie części wymienione w instrukcji. Lampa może być zainstalowana na dwa sposoby: jako urządzenie wtykowe (plug-in) lub poprzez bezpośrednie podłączenie do instalacji ściennej (hardwire).
Montaż wtykowy

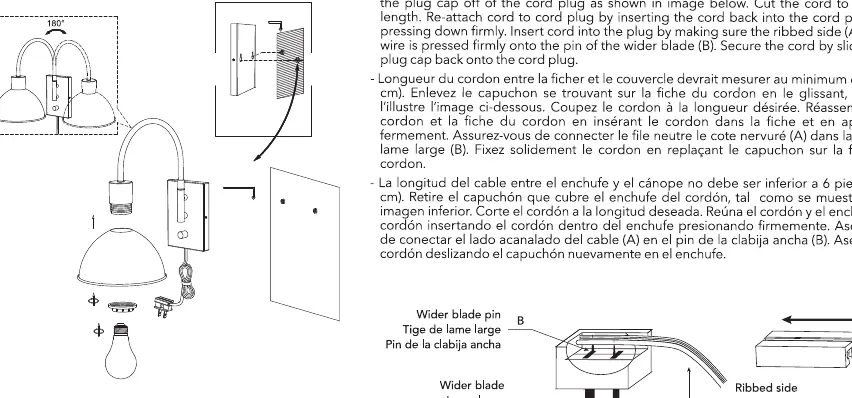

W przypadku instalacji wtykowej, należy zamontować płytę tylną na ścianie za pomocą dołączonych kołków i śrub. Jeśli zachodzi potrzeba skrócenia przewodu, należy ostrożnie odłączyć wtyczkę, skrócić kabel do pożądanej długości i ponownie zamontować wtyczkę, upewniając się, że przewód z żebrowaniem jest poprawnie połączony z szerszym bolcem wtyczki.
Montaż przewodowy
Instalacja przewodowa wymaga usunięcia przewodu zasilającego z wtyczką. Należy odłączyć przewody wewnątrz oprawy, usunąć kabel i zamontować wspornik montażowy wewnątrz czaszy lampy. Następnie należy połączyć przewody lampy z przewodami instalacji domowej za pomocą złączy: przewód uziemiający do śruby uziemiającej, biały do białego (neutralny) oraz czarny do czarnego (fazowy). Po zabezpieczeniu połączeń taśmą izolacyjną, należy umieścić przewody w puszce elektrycznej i przymocować czaszę lampy do ściany.
Obsługa i konserwacja
Lampa jest przeznaczona do użytku z żarówkami typu E26 o maksymalnej mocy 60W. Regularnie sprawdzaj stabilność mocowania lampy oraz stan przewodów. W przypadku wystąpienia usterek elektrycznych, nie próbuj naprawiać urządzenia samodzielnie, jeśli nie posiadasz odpowiednich kwalifikacji. Utrzymuj lampę w czystości, używając suchej szmatki. Nie używaj środków chemicznych, które mogłyby uszkodzić wykończenie oprawy.
Informacje o producencie
Globe Electric
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź, czy żarówka jest sprawna, czy włącznik jest w pozycji ON oraz czy zasilanie w obwodzie jest włączone.
Niepewne połączenie przewodów
Upewnij się, że użyto dołączonych złączy przewodów i zabezpieczono połączenia taśmą izolacyjną.
Przed użyciem
- Wyłącz zasilanie w głównym panelu elektrycznym
- Sprawdź obecność napięcia próbnikiem
- Upewnij się, że masz wszystkie elementy montażowe
- Przygotuj odpowiednie narzędzia (wiertarka, śrubokręt)
- Sprawdź, czy żarówka nie przekracza 60W
Ilustracje i schematy
- Schemat połączeń przewodów: biały do białego, czarny do czarnego, uziemienie do śruby uziemiającej.
- Instrukcja montażu wtyczki: łączenie przewodu z żebrowaniem z szerszym bolcem wtyczki.
Zgodność modelu
- Produkt wymaga żarówki E26 (brak w zestawie).
- Możliwość montażu wtykowego lub bezpośredniego do instalacji ściennej.
