Instrukcja obsługi lampy ściennej Globe Rockhill 63000231
Szybki przewodnik po instalacji i obsłudze lampy ściennej LED Globe Rockhill 63000231. Dowiedz się, jak bezpiecznie zamontować oprawę, podłączyć przewody oraz korzystać z funkcji światła nocnego z czujnikiem ruchu.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Niniejsza instrukcja zawiera wskazówki dotyczące montażu i obsługi lampy ściennej Globe 63000231, w tym podłączania przewodów, wyboru temperatury barwowej oraz korzystania z lampki nocnej aktywowanej ruchem. str. 1
Najważniejsze czynności
- Montaż płytki montażowej str. 7
- Podłączenie przewodów str. 9
- Montaż lampy str. 10
- Montaż klosza str. 11
- Wybór temperatury barwowej str. 11
Pierwsze uruchomienie
- Lampka nocna włącza się automatycznie, gdy główne światło jest wyłączone, a czujnik wykryje ruch. str. 12
- Akumulator lampki nocnej ładuje się automatycznie, gdy główne światło jest włączone. str. 12
Problemy i rozwiązania
Światło się nie włącza.
Sprawdź przełącznik ścienny lub wyłącznik automatyczny, sprawdź okablowanie, sprawdź przełącznik lub skontaktuj się z obsługą klienta.
str. 13Konserwacja i reset
- Przed czyszczeniem wyłącz przełącznik; czyść tylko czystą wodą i miękką, suchą szmatką. str. 13
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Główne światło | 12 W zintegrowana dioda LED, 500 lumenów, 5000 K - 2700 K, ściemnianie 10-100% | Specyfikacja oświetlenia głównego | str. 5 |
| Lampka nocna | 20 lumenów, 2000 K, akumulator litowy 600 mAh 3,7 V, zasięg wykrywania 25 stóp / 90° | Specyfikacja lampki nocnej | str. 5 |
Gdzie szukać w PDF
- Bezpieczeństwo str. 3, 4
- Instalacja str. 7, 8, 9, 10
- Funkcja lampki nocnej str. 12
- Rozwiązywanie problemów str. 13
- Specyfikacja str. 5
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Lampa ścienna Globe Rockhill 63000231 to oprawa oświetleniowa LED z wbudowanym światłem nocnym aktywowanym ruchem. Główne światło wymaga podłączenia do instalacji elektrycznej, natomiast światło nocne jest zasilane akumulatorem, który ładuje się automatycznie, gdy główne światło jest włączone. Przed przystąpieniem do prac upewnij się, że zasilanie jest wyłączone w skrzynce bezpieczników.
Specyfikacja techniczna
- Główne światło: 12 W LED, 500 lumenów, możliwość wyboru temperatury barwowej (2700 K - 5000 K), ściemnialne (10% - 100%).
- Światło nocne: Zasilane akumulatorem litowym (600 mAh, 3.7 V), 20 lumenów, 2000 K.
- Czujnik ruchu: Zasięg detekcji 25 stóp (ok. 7,6 m) / 90°.
- Czas ładowania/pracy: 4,5 godziny.
Bezpieczeństwo
Przed rozpoczęciem prac elektrycznych należy wyłączyć zasilanie w głównym panelu serwisowym. Używaj narzędzi z izolowanymi uchwytami. Nigdy nie dotykaj przewodów bez sprawdzenia ich testerem napięcia. W razie wątpliwości skonsultuj się z wykwalifikowanym elektrykiem.
Instalacja
- Przygotowanie: Wyłącz zasilanie w skrzynce bezpieczników. Zdejmij płytę montażową (A) z oprawy (1), odkręcając nakrętki dekoracyjne (D).
- Montaż płyty: Przykręć płytę montażową (A) do puszki elektrycznej za pomocą śrub (B).

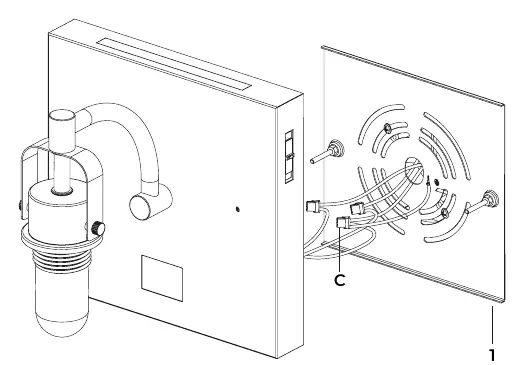

- Podłączenie przewodów: Użyj złączy (C) do połączenia przewodów: zielony/miedź (uziemienie) z uziemieniem puszki, biały z białym (neutralny), czarny z czarnym (fazowy). Upewnij się, że nie ma odsłoniętych przewodów.
- Montaż oprawy: Dopasuj otwory w oprawie (1) do śrub na płycie montażowej (A) i zabezpiecz nakrętkami dekoracyjnymi (D).
- Klosz: Umieść szklany klosz (2) na oprawie i zabezpiecz pierścieniem (E).
Obsługa światła nocnego
Światło nocne włącza się automatycznie, gdy spełnione są dwa warunki: brak oświetlenia otoczenia (główne światło wyłączone) oraz wykrycie ruchu. Światło wyłącza się automatycznie 5 minut po ostatnim wykryciu ruchu.
Czyszczenie i konserwacja
Przed czyszczeniem wyłącz zasilanie. Czyść lampę wyłącznie czystą wodą i miękką, suchą szmatką.
Rozwiązywanie problemów
Jeśli światło się nie włącza, sprawdź, czy włącznik ścienny lub bezpiecznik są włączone. Jeśli problem nadal występuje, sprawdź poprawność podłączenia przewodów lub skontaktuj się z obsługą klienta.
Informacje o producencie
Globe Electric
Praktyczna pomoc
Typowe problemy
Światło się nie włącza
Sprawdź, czy włącznik ścienny lub bezpiecznik w skrzynce są włączone.
Światło nadal się nie włącza
Sprawdź poprawność podłączenia przewodów. Jeśli problem nie ustępuje, skonsultuj się z elektrykiem lub skontaktuj się z obsługą klienta.
Przed użyciem
- Wyłącz zasilanie w głównym panelu elektrycznym.
- Użyj testera napięcia, aby upewnić się, że przewody nie są pod napięciem.
- Przygotuj narzędzia: wiertarka, taśma izolacyjna, obcinak do przewodów, drabina.
- Upewnij się, że masz wszystkie elementy zestawu (płyta montażowa, śruby, złącza).
Parametry w praktyce
- Temperatura barwowa
- Możliwość wyboru barwy światła od ciepłej (2700 K) do zimnej (5000 K).
- Światło nocne
- Akumulatorowe światło aktywowane ruchem, ładuje się automatycznie przy włączonym świetle głównym.
Ilustracje i schematy
- Schemat podłączenia przewodów: zielony do uziemienia, biały do neutralnego, czarny do fazowego.
- Instrukcja montażu płyty montażowej do puszki elektrycznej.
Zgodność modelu
- Wymaga standardowej puszki elektrycznej ściennej.
