Instrukcja obsługi lampy wiszącej Globo 17013H1
Szybki przewodnik po instalacji i obsłudze lampy wiszącej Globo 17013H1. Dowiedz się, jak bezpiecznie podłączyć zasilanie, zamontować lampę oraz korzystać z funkcji ściemniania i pamięci.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Lampa Globo 17013H1 jest sterowana dotykowo. Posiada funkcję włączania/wyłączania, płynnego ściemniania oraz pamięci ostatniego ustawienia jasności. str. 1
Najważniejsze czynności
- Montaż lampy str. 1
Problemy i rozwiązania
Sprawdź podłączenie przewodów zasilających i upewnij się, że zasilanie jest włączone.
str. 1Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie | 220-240V~ 50Hz | Wymagane napięcie sieciowe | str. 1 |
| Moc | 1x MAX 53W | Maksymalna moc źródła światła | str. 1 |
Gdzie szukać w PDF
- Instrukcja montażu i specyfikacja str. 1
- Informacje o źródle światła str. 2, 3, 4
Spis treści
Najważniejsze informacje
Lampa wisząca Globo 17013H1 jest przeznaczona do montażu sufitowego. Urządzenie zasilane jest napięciem 220-240V~ 50Hz. Lampa wyposażona jest w zintegrowane źródło światła LED o mocy maksymalnej 53W. Uwaga: Źródło światła LED oraz układ sterujący są zintegrowane z konstrukcją lampy i nie podlegają wymianie.

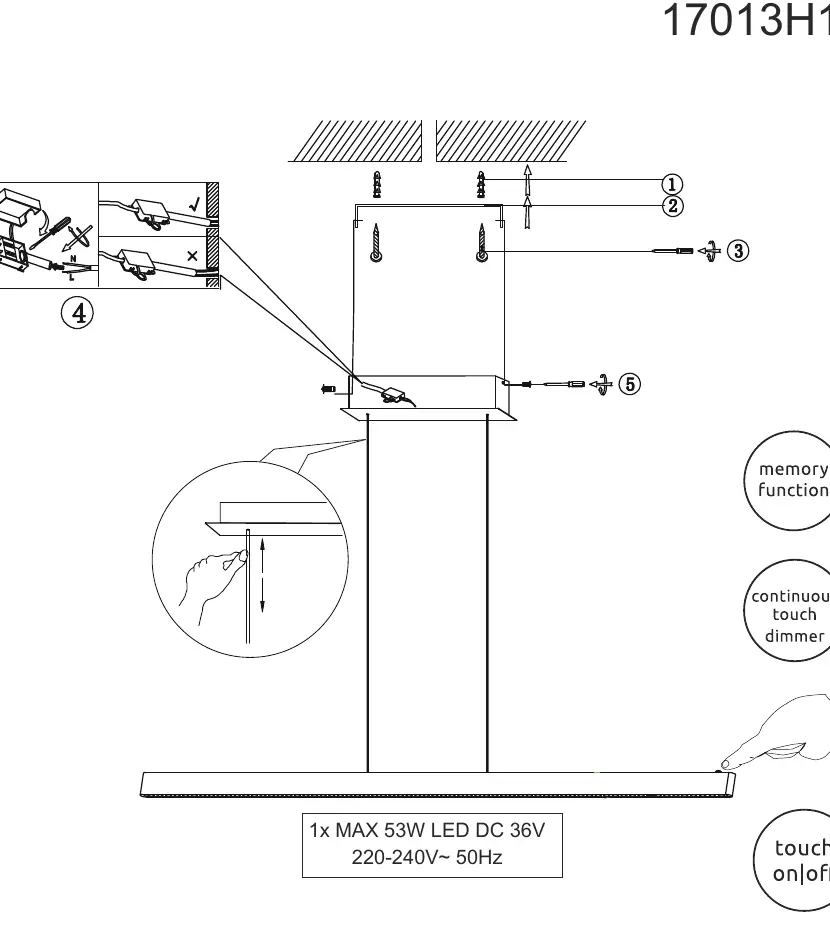

Montaż i instalacja
Przed przystąpieniem do jakichkolwiek prac montażowych należy bezwzględnie wyłączyć zasilanie elektryczne.
- Przygotuj miejsce montażu na suficie.
- Zamontuj wspornik montażowy do sufitu za pomocą odpowiednich śrub i kołków.
- Podłącz przewody zasilające do kostki przyłączeniowej lampy, zachowując polaryzację (L - faza, N - neutralny). Upewnij się, że połączenie jest poprawne i bezpieczne.
- Zamocuj obudowę lampy do wspornika montażowego.
- Upewnij się, że wszystkie elementy są stabilnie dokręcone.
Obsługa lampy
Lampa posiada wbudowane funkcje sterowane dotykowo:
- Touch on/off: Włączanie i wyłączanie lampy poprzez dotknięcie odpowiedniego obszaru.
- Continuous touch dimmer: Płynna regulacja jasności poprzez przytrzymanie punktu dotykowego.
- Memory function: Lampa zapamiętuje ostatnio ustawiony poziom jasności po ponownym włączeniu.
Informacje o producencie
Globo Lighting
Praktyczna pomoc
Typowe problemy
Sprawdź, czy zasilanie w sieci jest włączone oraz czy przewody fazowy (L) i neutralny (N) zostały poprawnie podłączone do kostki przyłączeniowej.
Źródło światła LED jest niewymienne. Jeśli lampa uległa awarii, konieczna jest wymiana całego urządzenia.
Przed użyciem
- Wyłącz zasilanie elektryczne przed rozpoczęciem montażu.
- Upewnij się, że posiadasz odpowiednie narzędzia do montażu sufitowego.
- Sprawdź, czy napięcie w sieci jest zgodne z wymaganiami (220-240V~ 50Hz).
- Zweryfikuj poprawność podłączenia przewodów zgodnie ze schematem.
