Instrukcja montażu ceramicznego grzejnika ściennego Goldair
Poznaj zasady bezpiecznego montażu i instalacji ceramicznego grzejnika ściennego Goldair. Sprawdź wymagane odstępy, kroki montażowe oraz ważne zalecenia dotyczące bezpieczeństwa.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Ceramiczny grzejnik ścienny Goldair musi być zamontowany na ścianie odpornej na ciepło, z zachowaniem minimalnych odstępów: 1,8 m od podłogi, 300 mm od sufitu, 200 mm po bokach oraz 300 mm od dołu do przeszkód. Nie montuj urządzenia nad drzwiami ani bezpośrednio przy gniazdku elektrycznym. str. 1, 2
Najważniejsze czynności
- Montaż grzejnika str. 2
Problemy i rozwiązania
Wentylator pracuje po wyłączeniu
Jest to normalne działanie ochronne komponentów.
str. 1Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Minimalny odstęp od podłogi | 1,8 m | Wymagana wysokość montażu | str. 1, 2 |
| Minimalny odstęp od sufitu | 300 mm | Wymagana przestrzeń nad urządzeniem | str. 1, 2 |
Gdzie szukać w PDF
- Wymogi bezpieczeństwa i instalacji str. 1
- Schemat montażu i wymagania str. 2
Spis treści
Najważniejsze informacje
Niniejszy dokument stanowi przewodnik instalacji ceramicznego grzejnika ściennego Goldair. Przed przystąpieniem do montażu należy upewnić się, że urządzenie jest kompletne i nieuszkodzone. Grzejnik musi być zamontowany na ścianie odpornej na ciepło, zgodnie z obowiązującymi przepisami budowlanymi. Należy pamiętać, że po wyłączeniu urządzenia wentylator może pracować przez krótki czas w celu ochrony komponentów wewnętrznych – jest to zjawisko normalne i nie należy wyłączać zasilania w tym czasie.
Wymogi instalacyjne
Bezpieczna praca grzejnika wymaga zachowania określonych odstępów od otoczenia:
- Podłoga: minimum 1,8 m odległości.
- Sufit: minimum 300 mm odległości.
- Boki: minimum 200 mm odległości od ścian lub obiektów.
- Dół: minimum 300 mm odległości od jakichkolwiek przeszkód (półki, inne urządzenia).
- Materiały łatwopalne: minimum 1,0 m odległości od wylotu powietrza (dotyczy zasłon, tekstyliów itp.).
Ograniczenia montażowe:
- Nie montować grzejnika bezpośrednio nad lub pod gniazdkiem elektrycznym.
- Nie montować grzejnika nad drzwiami.
- Nie prowadzić przewodu zasilającego za grzejnikiem.
- Nie umieszczać urządzenia w pobliżu źródeł ciepła promieniującego.
Instrukcja montażu
- Zmierz odległość między otworami montażowymi z tyłu urządzenia i zaznacz punkty na ścianie, upewniając się, że są wypoziomowane.
- Wywierć otwory o średnicy odpowiedniej dla kołków rozporowych.
- Umieść kołki w otworach i wkręć dwie śruby.
- Pozostaw łby śrub wysunięte na około 10 mm od ściany.
- Zawieś grzejnik na śrubach, przesuwając go w prawo, a następnie w dół, aby zablokować go na miejscu.
- W przypadku korzystania z uchwytu na pilota (jeśli dołączony), można go zamontować obok urządzenia lub na przeciwległej ścianie.
Bezpieczeństwo i użytkowanie
Nigdy nie zakrywaj grzejnika ani nie ograniczaj przepływu powietrza, ponieważ może to spowodować aktywację zabezpieczenia termicznego. Zaleca się podłączanie urządzenia bezpośrednio do gniazdka ściennego, unikając listew zasilających, które mogą nie być przystosowane do urządzeń o wysokiej mocy. Jeśli używany jest przedłużacz, musi on być nieuszkodzony i odpowiednio dobrany.
Informacje o producencie
Goldair
Praktyczna pomoc
Typowe problemy
Wentylator pracuje po wyłączeniu grzejnika
Jest to normalne zachowanie urządzenia mające na celu ochronę komponentów wewnętrznych. Nie wyłączaj zasilania w tym czasie.
Aktywacja zabezpieczenia termicznego
Zazwyczaj spowodowana zakryciem grzejnika lub ograniczeniem przepływu powietrza. Upewnij się, że wloty i wyloty powietrza są drożne.
Przed użyciem
- Usuń wszystkie elementy opakowania.
- Sprawdź, czy ściana jest odporna na ciepło.
- Upewnij się, że zachowano wymagane odstępy (1,8 m od podłogi, 300 mm od sufitu, 200 mm po bokach).
- Sprawdź, czy wylot powietrza znajduje się co najmniej 1 m od materiałów łatwopalnych.
- Upewnij się, że grzejnik nie jest montowany nad drzwiami ani bezpośrednio przy gniazdku elektrycznym.
Parametry w praktyce
- Odstęp od podłogi
- Minimum 1,8 m dla zapewnienia bezpieczeństwa i efektywności.
- Odstęp od sufitu
- Minimum 300 mm dla zapewnienia cyrkulacji powietrza.
- Wysunięcie śrub
- Około 10 mm od ściany, aby umożliwić zawieszenie urządzenia.
Ilustracje i schematy

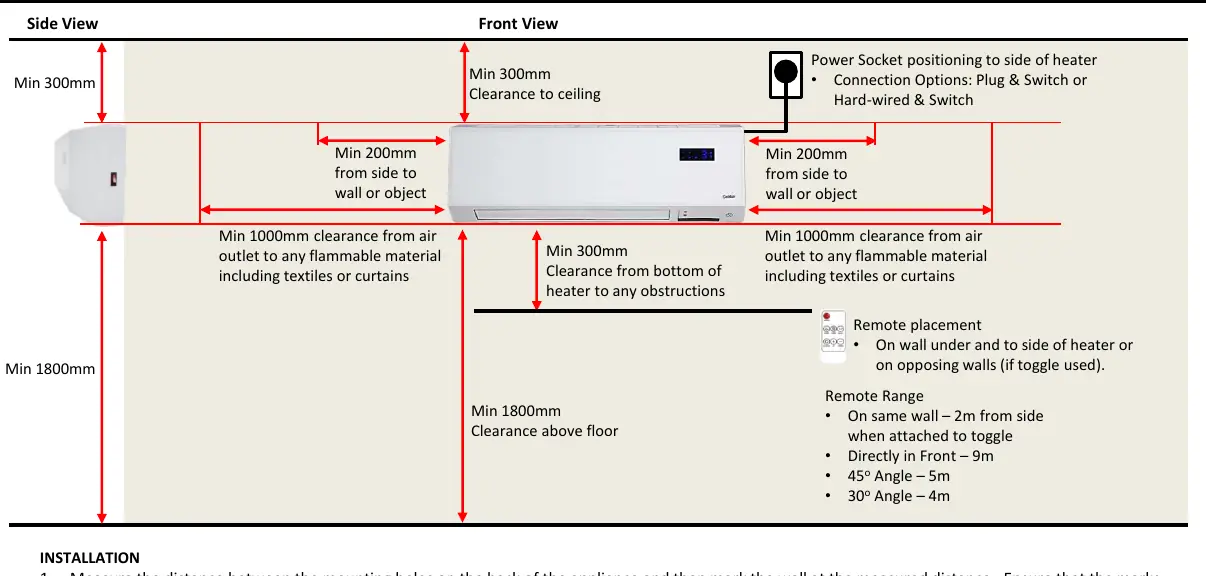

- Schemat przedstawia widok z boku i z przodu z zaznaczonymi minimalnymi odległościami od ścian, sufitu i podłogi.
- Wskazano poprawne pozycjonowanie gniazdka elektrycznego (z boku urządzenia).
- Zilustrowano zasięg działania pilota w różnych kątach (do 9 m na wprost).
Zgodność modelu
- Urządzenie musi być montowane na ścianie.
- Zalecane podłączenie bezpośrednio do gniazdka ściennego.
- Możliwe podłączenie typu Plug & Switch lub Hard-wired & Switch.
