Instrukcja obsługi wentylatora sufitowego Goldair 132cm DC

Najważniejsze informacje

Wentylator sufitowy Goldair 132cm DC jest przeznaczony wyłącznie do użytku domowego. Instalacja musi być przeprowadzona przez wykwalifikowanego instalatora zgodnie z lokalnymi przepisami budowlanymi. Urządzenie wymaga montażu sufitowego z zachowaniem co najmniej 2,1 m prześwitu od podłogi oraz 1,5 m odległości od ścian do łopat wentylatora.

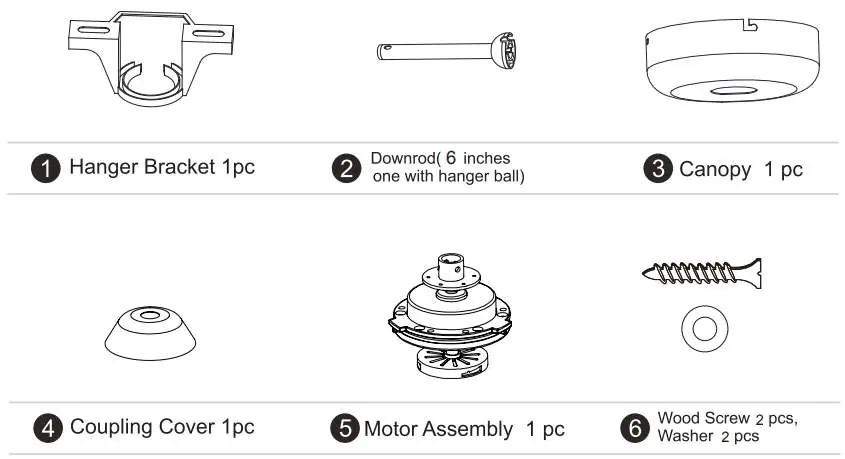

Elementy zestawu

Przed przystąpieniem do montażu upewnij się, że posiadasz wszystkie elementy:

• Wspornik montażowy (Hanger Bracket)
• Rura montażowa (Downrod) z kulą
• Czasza (Canopy)
• Osłona sprzęgła (Coupling Cover)
• Zespół silnika (Motor Assembly)
• Zestaw śrub i podkładek
• Pilot zdalnego sterowania
• 3 łopaty wentylatora
• Odbiornik (Receiver)

Instalacja

Montaż wspornika: W przypadku sufitów betonowych wywierć otwór 8 mm i użyj kołków rozporowych. W przypadku sufitów z płyt GIB, upewnij się, że wspornik jest przykręcony do drewnianej belki konstrukcyjnej.

Montaż łopat: Włóż 3 łopaty do górnej płyty wyrównującej silnika i zabezpiecz je za pomocą 6 śrub z podkładkami.

Montaż silnika i rury: Przełóż obudowę silnika przez sprzęgło i zabezpiecz 3 śrubami. Przeciągnij przewody przez rurę montażową, włóż rurę do sprzęgła, zabezpiecz śrubą i zawleczką, a następnie załóż osłonę sprzęgła i czaszę.

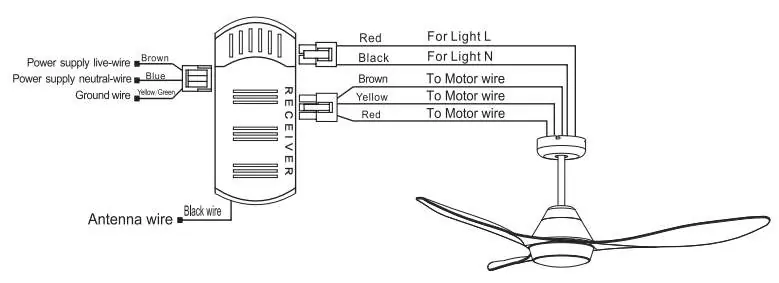

Podłączenie elektryczne: Wentylator wyposażony jest w system szybkiego łączenia (male/female couplings). Podłącz odbiornik zgodnie ze schematem, łącząc wtyczki przewodów z wentylatora i wspornika.

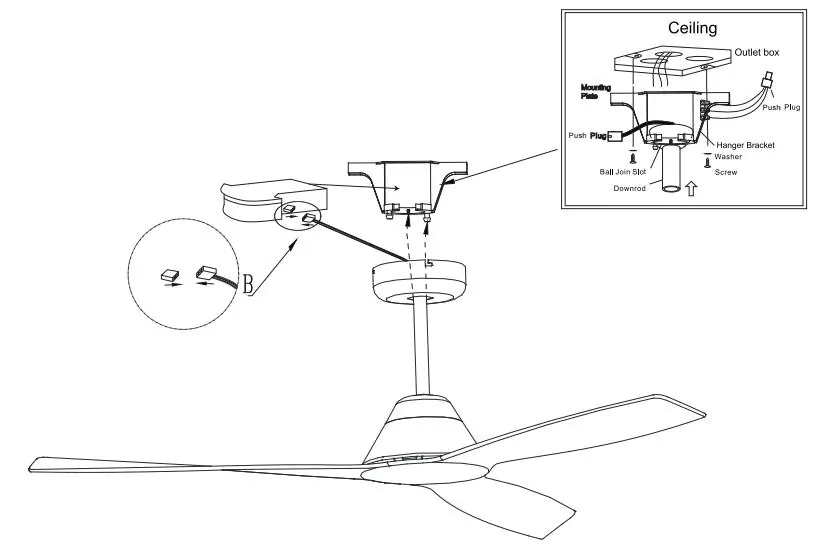

Montaż końcowy: Umieść kulę rury w gnieździe wspornika, obracając ją tak, aby rowek w kuli zablokował się na wypustkach wspornika. Podłącz odbiornik i zamocuj czaszę za pomocą śrub.

Obsługa pilota

Pilot umożliwia sterowanie prędkością (1-5), włączanie/wyłączanie światła (jeśli dotyczy), funkcję lato/zima oraz timer. Aby sparować nowy pilot: włącz zasilanie ścienne, a w ciągu 30 sekund naciśnij i przytrzymaj przycisk "FAN ON/OFF" na pilocie przez 5 sekund, aż usłyszysz długi sygnał dźwiękowy.

Czyszczenie i konserwacja

Do czyszczenia używaj miękkiej szczotki lub niestrzępiącej się szmatki. Nie używaj wody, aby uniknąć uszkodzenia silnika lub porażenia prądem. Silnik posiada trwale nasmarowane łożyska kulkowe i nie wymaga oliwienia.

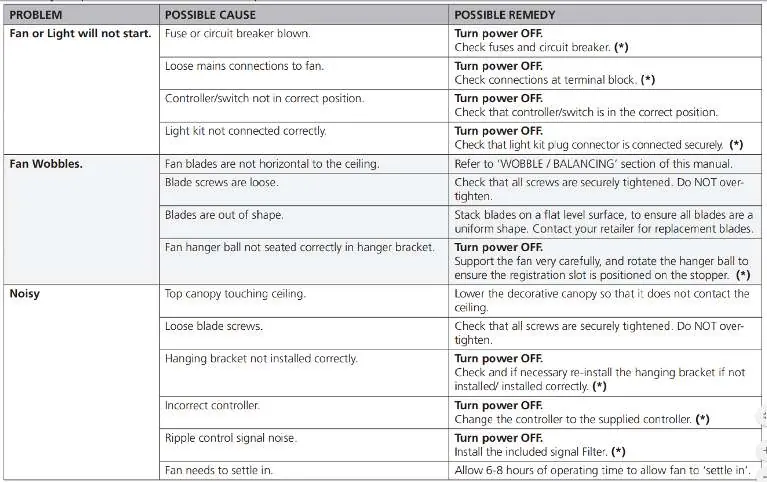

Rozwiązywanie problemów

Jeśli wentylator drga, sprawdź, czy wszystkie śruby łopat są dokręcone, czy łopaty są na tym samym poziomie względem sufitu oraz czy kula montażowa jest poprawnie osadzona w wsporniku. W przypadku hałasu upewnij się, że czasza nie dotyka sufitu.

Dane techniczne

Zasilanie: 220-240VAC 50/60Hz. Moc: 45W.
