Instrukcja obsługi lampy wiszącej Golden Lighting 0511-LP
Szybki przewodnik montażu i instalacji lampy wiszącej Golden Lighting 0511-LP. Dowiedz się, jak bezpiecznie podłączyć przewody, wyregulować wysokość zawieszenia oraz zamontować klosze.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące bezpiecznego montażu i instalacji lampy wiszącej Golden Lighting 0511-LP. Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka. Przed przystąpieniem do prac należy bezwzględnie odłączyć zasilanie w skrzynce bezpiecznikowej.
Przygotowanie do instalacji
- Upewnij się, że zasilanie jest wyłączone.
- Zdemontuj starą oprawę oświetleniową wraz z uchwytem montażowym.
- Przygotuj uchwyt montażowy (B), wkręcając w niego śruby montażowe (A i D) i zabezpieczając je nakrętkami (C).
- Przełóż przewody zasilające przez środek uchwytu montażowego i przykręć go do puszki przyłączeniowej za pomocą śrub (D).
Montaż lampy
Jeśli przegub (H) jest oddzielony od czaszy (F), zablokuj go nakrętką sześciokątną. Dobierz odpowiednią liczbę prętów (I), aby uzyskać pożądaną wysokość zawieszenia. Przeciągnij przewody przez pręty, wkręć dolny pręt w złączkę (J), a następnie przeprowadź przewody przez przegub i czaszę.
Podłączenie przewodów
Podczas podłączania poproś drugą osobę o przytrzymanie lampy. Połącz przewody zgodnie z poniższym schematem:
- Przewód fazowy (Hot): czarny, gładki lub przezroczysty z czarnym wewnętrznym gwintem.
- Przewód neutralny (Neutral): biały, żebrowany lub przezroczysty z białym wewnętrznym gwintem.
- Przewód uziemiający (Ground): miedziany, zielony lub przezroczysty z zielonym wewnętrznym gwintem.
Skręć końcówki przewodów i zabezpiecz je złączkami. Jeśli w puszce nie ma przewodu uziemiającego, owiń przewód uziemiający lampy wokół śruby uziemiającej (E) na uchwycie montażowym.
Wykończenie instalacji
Dociśnij czaszę (F) do sufitu i zabezpiecz ją nakrętkami (G). Umieść klosze (L) na oprawkach (K) i zabezpiecz je osłonami (M) oraz pierścieniami (N). Na koniec zainstaluj żarówki (brak w zestawie), przestrzegając maksymalnej dopuszczalnej mocy.
Informacje o producencie
Golden Lighting
Praktyczna pomoc
Typowe problemy
Brak przewodu uziemiającego w puszce sufitowej
Owiń przewód uziemiający lampy wokół śruby uziemiającej (E) znajdującej się na uchwycie montażowym i dokręć ją śrubokrętem.
Lampa wisi za wysoko lub za nisko
Dostosuj liczbę prętów (I) przed ostatecznym montażem. Aby skrócić lampę, usuń nadmiar prętów; aby wydłużyć, dodaj dodatkowe pręty.
Przed użyciem
- Wyłącz zasilanie w głównym wyłączniku prądu.
- Upewnij się, że posiadasz odpowiednie żarówki (nieprzekraczające maksymalnej mocy).
- Sprawdź, czy wszystkie części z żółtego worka są kompletne.
- Przygotuj śrubokręt do montażu uchwytu i podłączenia przewodów.
Parametry w praktyce
- Przewód fazowy (Hot)
- Czarny, gładki lub przezroczysty z czarnym gwintem wewnętrznym.
- Przewód neutralny (Neutral)
- Biały, żebrowany lub przezroczysty z białym gwintem wewnętrznym.
- Przewód uziemiający (Ground)
- Miedziany, zielony lub przezroczysty z zielonym gwintem wewnętrznym.
Ilustracje i schematy
- Strona 1: Zalecane wysokości zawieszenia nad wyspą kuchenną (min. 30 cali), stołem jadalnym (min. 30 cali) oraz w otwartych przestrzeniach (min. 7,5 stopy od podłogi).

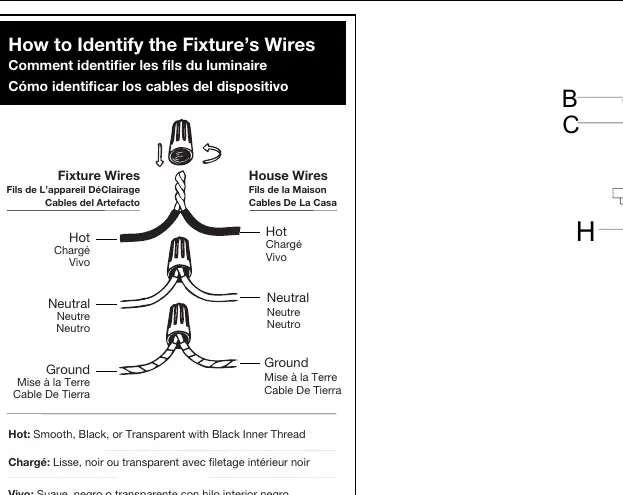

- Strona 2: Schemat identyfikacji przewodów oraz rozstrzelony widok montażowy części (A-N).
Zgodność modelu
- Instalacja wymaga akredytowanego profesjonalisty.
- Nie przekraczaj maksymalnej mocy żarówek określonej w specyfikacji produktu.
