Golden Lighting 0846-2W Lillianne 2-Light Wall Sconce
Instrukcja montażu i instalacji kinkietu ściennego Golden Lighting 0846-2W Lillianne. Zawiera szczegółowe wytyczne dotyczące podłączenia elektrycznego, przygotowania puszki montażowej oraz bezpiecznego montażu oprawy.
Spis treści
Opis produktu
Kinkiet ścienny Golden Lighting 0846-2W Lillianne to eleganckie rozwiązanie oświetleniowe, zaprojektowane z myślą o zapewnieniu zarówno oświetlenia zadaniowego, jak i nastrojowego. Produkt dostarczany jest w stanie wstępnie zmontowanym, co znacząco ułatwia proces instalacji. Oprawa wymaga montażu na ścianie przy użyciu dołączonej taśmy montażowej oraz standardowej puszki przyłączeniowej.
Bezpieczeństwo i przygotowanie
Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpieczników lub wyłączniku automatycznym. Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka lub osobę posiadającą odpowiednie uprawnienia. Należy upewnić się, że używane żarówki są zgodne ze specyfikacją techniczną urządzenia i nie przekraczają maksymalnej dopuszczalnej mocy.
Instalacja krok po kroku
Proces instalacji rozpoczyna się od przygotowania puszki przyłączeniowej. Należy odłączyć taśmę montażową od płyty tylnej oprawy, a następnie przymocować ją do puszki za pomocą śrub montażowych. Ważne jest, aby dobrać odpowiedni rozstaw otworów w taśmie montażowej, który odpowiada otworom w puszce oraz płycie tylnej kinkietu.
Kolejnym etapem jest podłączenie przewodów elektrycznych. Należy połączyć przewód fazowy (Hot), neutralny (Neutral) oraz uziemiający (Ground) zgodnie z kolorystyką lub oznaczeniami przewodów. Przewód fazowy jest zazwyczaj gładki, czarny lub przezroczysty z czarnym wewnętrznym splotem. Przewód neutralny jest żebrowany, biały lub przezroczysty z białym splotem. Przewód uziemiający jest miedziany, zielony lub przezroczysty z zielonym splotem. Po połączeniu przewodów za pomocą złączek, należy je starannie umieścić w puszce przyłączeniowej.
Wykończenie i konserwacja
Po zakończeniu podłączenia elektrycznego należy umieścić płytę tylną oprawy na taśmie montażowej i zabezpieczyć ją śrubami bocznymi, aż do momentu, gdy oprawa będzie ściśle przylegać do ściany. Na koniec należy zainstalować żarówki zgodnie z zaleceniami producenta. Po zakończeniu montażu można włączyć zasilanie i przetestować działanie kinkietu. W przypadku konieczności wymiany części, należy skontaktować się z punktem zakupu.
Informacje o producencie
Golden Lighting
Praktyczna pomoc
Typowe problemy
Brak uziemienia w puszce przyłączeniowej
Należy zlokalizować śrubę uziemiającą (E) na wsporniku montażowym i owinąć wokół niej przewód uziemiający oprawy, a następnie dokręcić śrubę.
Płyta tylna nie przylega równo do ściany
Należy sprawdzić, czy taśma montażowa (A) jest wypoziomowana i czy śruby mocujące (B) zostały równomiernie dokręcone.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników.
- Sprawdź zawartość żółtej torby z częściami.
- Upewnij się, że posiadasz odpowiednie żarówki o dopuszczalnej mocy.
- Przygotuj śrubokręt do montażu.
- Upewnij się, że puszka przyłączeniowa jest odpowiednio osadzona w ścianie.
Ilustracje i schematy

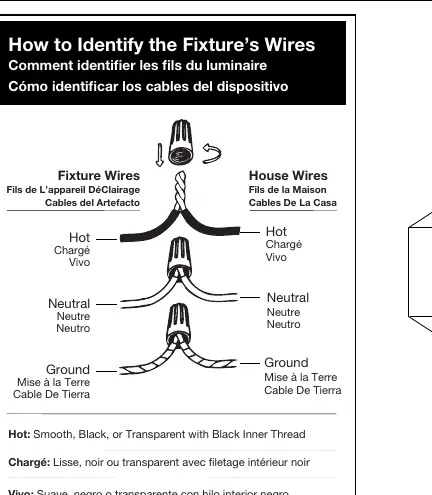

- Schemat przedstawia identyfikację przewodów: fazowy (Hot), neutralny (Neutral) i uziemiający (Ground).
- Rysunek montażowy pokazuje relację między puszką przyłączeniową, taśmą montażową (A), śrubami (B, D) oraz płytą tylną (F).
- Wskazano sposób łączenia przewodów za pomocą złączek.
Zgodność modelu
- Produkt wymaga standardowej puszki przyłączeniowej.
- Zaleca się stosowanie ściemniaczy dla lepszej kontroli natężenia światła.
