Instrukcja montażu lampy ściennej Golden Lighting 0865-BA2
Kompletna instrukcja montażu i instalacji dwupunktowej lampy ściennej Golden Lighting 0865-BA2. Dowiedz się, jak bezpiecznie podłączyć przewody, zamontować oprawę i przygotować miejsce instalacji.
Spis treści
Opis produktu i bezpieczeństwo
Lampa ścienna Golden Lighting 0865-BA2 to eleganckie oświetlenie typu vanity, zaprojektowane z myślą o zapewnieniu funkcjonalnego i estetycznego oświetlenia wewnątrz pomieszczeń. Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpiecznikowej lub wyłączniku głównym. Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi. Należy używać wyłącznie żarówek o parametrach zgodnych ze specyfikacją produktu, zwracając szczególną uwagę, aby nie przekroczyć maksymalnej dopuszczalnej mocy.
Przygotowanie do instalacji
Po rozpakowaniu urządzenia należy upewnić się, że zestaw zawiera wszystkie niezbędne elementy montażowe. Proces przygotowania obejmuje demontaż starej oprawy oraz przygotowanie paska montażowego. Pasek montażowy posiada wiele otworów, co pozwala na dopasowanie go do rozstawu śrub w puszce przyłączeniowej. Należy upewnić się, że śruby montażowe są stabilnie osadzone i wypoziomowane, co zapewni prawidłowe przyleganie płyty tylnej lampy do ściany.
Podłączenie elektryczne
Podłączenie przewodów jest kluczowym etapem instalacji. Należy połączyć przewody lampy z przewodami zasilającymi z puszki przyłączeniowej zgodnie z kolorystyką lub oznaczeniami: przewód fazowy (Hot) z fazowym, neutralny (Neutral) z neutralnym oraz uziemiający (Ground) z uziemiającym. W przypadku braku przewodu uziemiającego w instalacji domowej, należy wykorzystać śrubę uziemiającą znajdującą się na wsporniku montażowym. Wszystkie połączenia powinny być zabezpieczone za pomocą odpowiednich złączy przewodowych, a skręcenia powinny być wykonane w tym samym kierunku.
Montaż końcowy i konserwacja
Po poprawnym podłączeniu przewodów należy umieścić płytę tylną lampy na śrubach montażowych i zabezpieczyć ją za pomocą nakrętek dekoracyjnych. Następnie należy zamontować klosze na oprawkach, zabezpieczając je pierścieniami mocującymi. Po zakończeniu montażu można zainstalować żarówki i przywrócić zasilanie w celu przetestowania działania lampy. Regularna konserwacja polega na utrzymywaniu lampy w czystości przy użyciu miękkiej, suchej szmatki oraz okresowej kontroli dokręcenia elementów montażowych.
Informacje o producencie
Golden Lighting
Praktyczna pomoc
Typowe problemy
Brak przewodu uziemiającego w puszce przyłączeniowej
Należy wykorzystać śrubę uziemiającą (E) znajdującą się na wsporniku montażowym i owinąć wokół niej przewód uziemiający lampy.
Płyta tylna nie przylega ściśle do ściany
Należy wyregulować dokręcenie nakrętek dekoracyjnych (F) na śrubach montażowych (C).
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpiecznikowej
- Sprawdź zawartość opakowania
- Przygotuj śrubokręt
- Upewnij się, że posiadasz odpowiednie żarówki
- Poproś drugą osobę o pomoc przy podtrzymaniu lampy podczas łączenia przewodów

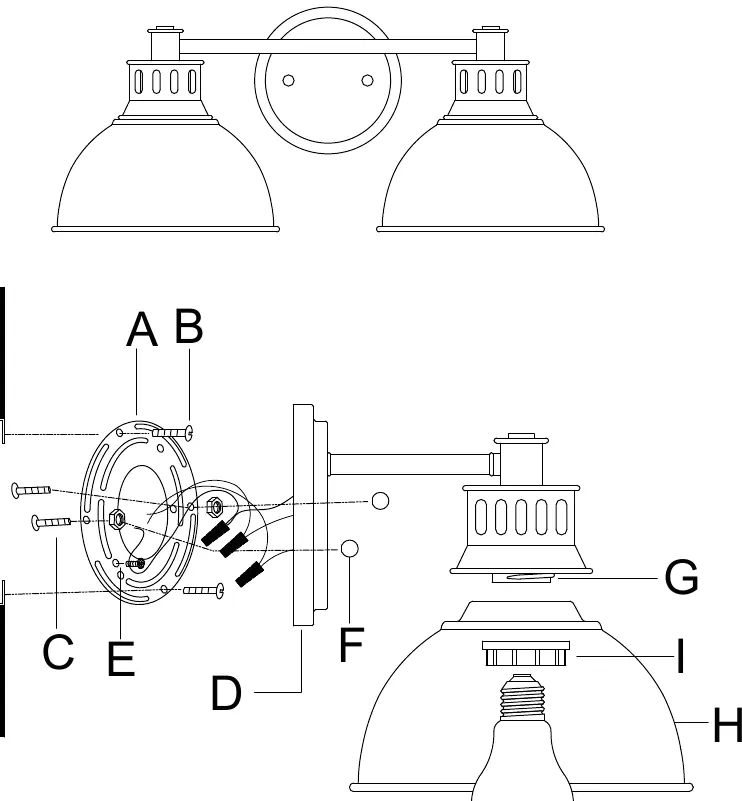

Ilustracje i schematy
- A: Pasek montażowy
- B/C: Śruby montażowe
- D: Płyta tylna lampy
- E: Śruba uziemiająca
- F: Nakrętki dekoracyjne
Zgodność modelu
- Produkt wymaga standardowej puszki przyłączeniowej
- Zalecane stosowanie ściemniaczy dla lepszej kontroli oświetlenia
