Instrukcja montażu lampy wiszącej Golden Lighting 0892-3P Jules
Instrukcja montażu i instalacji lampy wiszącej Golden Lighting 0892-3P Jules. Zawiera wskazówki dotyczące bezpiecznego podłączenia elektrycznego, regulacji wysokości oraz konserwacji.
Spis treści
Opis produktu i bezpieczeństwo
Lampa wisząca Golden Lighting 0892-3P Jules to eleganckie oświetlenie typu 3-light, zaprojektowane z myślą o estetyce i funkcjonalności. Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie wyłączyć zasilanie w skrzynce bezpieczników lub wyłączniku głównym. Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi. Należy używać wyłącznie żarówek o parametrach zgodnych ze specyfikacją urządzenia, aby uniknąć przekroczenia maksymalnej dopuszczalnej mocy.
Przygotowanie i montaż
Proces instalacji rozpoczyna się od przygotowania wspornika montażowego i dopasowania wysokości zawieszenia za pomocą nypla oraz pętli czaszy. Należy upewnić się, że pętla czaszy jest odpowiednio osadzona. Następnie należy złożyć zewnętrzną klatkę lampy, mocując ramiona do korpusu za pomocą nakrętek i uszczelek. Po ustaleniu pożądanej długości łańcucha, należy go skrócić za pomocą szczypiec, a następnie połączyć z pętlą górną oraz pętlą czaszy przy użyciu dołączonych łączników.
Podłączenie elektryczne
Podczas podłączania przewodów zaleca się pomoc drugiej osoby, która podtrzyma ciężar lampy. Przewody urządzenia należy połączyć z przewodami zasilającymi w puszce przyłączeniowej: przewód fazowy (Hot) z fazowym, neutralny (Neutral) z neutralnym oraz uziemienie (Ground) z uziemieniem. W przypadku braku przewodu uziemiającego w instalacji domowej, należy wykorzystać śrubę uziemiającą znajdującą się na wsporniku montażowym. Wszystkie połączenia muszą być zabezpieczone nakrętkami przewodów, a przewody należy starannie umieścić w puszce przyłączeniowej.
Wykończenie i konserwacja
Po zakończeniu okablowania należy nasunąć czaszę na sufit i zabezpieczyć ją kołnierzem pętli czaszy. Ostatnim etapem jest montaż dolnych elementów dekoracyjnych, takich jak nasadka, dolna pokrywa oraz zwieńczenie. Po zainstalowaniu odpowiednich żarówek, należy włączyć zasilanie i przetestować działanie lampy. Regularna konserwacja ogranicza się do czyszczenia oprawy miękką szmatką i wymiany przepalonych żarówek zgodnie z zaleceniami producenta.
Informacje o producencie
Golden Lighting
Praktyczna pomoc
Typowe problemy
Brak zasilania po instalacji
Sprawdź bezpieczniki, wyłącznik główny oraz poprawność połączeń przewodów w puszce przyłączeniowej.
Lampa nie wisi prosto
Sprawdź, czy łańcuch jest równomiernie rozłożony i czy wszystkie łączniki są poprawnie zamknięte.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników.
- Upewnij się, że posiadasz wszystkie elementy zestawu.
- Sprawdź, czy wspornik montażowy jest stabilnie przykręcony.
- Dopasuj długość łańcucha do wysokości pomieszczenia.
- Przygotuj odpowiednie żarówki o dopuszczalnej mocy.
Ilustracje i schematy
- Schemat przedstawia identyfikację przewodów: fazowy (czarny/gładki), neutralny (biały/żebrowany) oraz uziemienie (zielony/miedź).

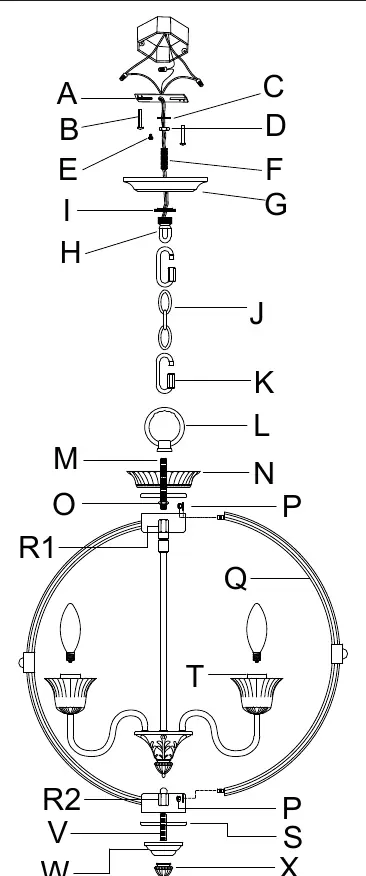

- Rysunek montażowy pokazuje kolejność składania elementów od wspornika sufitowego po zwieńczenie lampy.
- Instrukcja wysokości sugeruje min. 30 cali nad blatem kuchennym lub stołem jadalnym.
Zgodność modelu
- Wymaga standardowej puszki przyłączeniowej.
- Zalecane stosowanie ściemniaczy dla lepszej kontroli oświetlenia.
