Instrukcja montażu lampy Golden Lighting 0892-SF
Kompletny przewodnik instalacji i montażu lampy sufitowej Golden Lighting 0892-SF. Dowiedz się, jak bezpiecznie podłączyć przewody i zamontować oprawę.
Spis treści
Opis produktu i przygotowanie
Lampa Golden Lighting 0892-SF to eleganckie rozwiązanie oświetleniowe typu semi-flush mount, zaprojektowane z myślą o estetyce i funkcjonalności wnętrz. Przed przystąpieniem do montażu należy upewnić się, że zasilanie elektryczne zostało całkowicie odłączone w skrzynce bezpieczników. Należy również usunąć starą oprawę oświetleniową wraz z jej elementami montażowymi, aby przygotować miejsce dla nowego urządzenia.
Bezpieczeństwo i instalacja
Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Kluczowe jest użycie odpowiednich żarówek, których moc nie przekracza maksymalnej zalecanej wartości dla tego modelu. Podczas montażu należy zachować ostrożność, aby nie uszkodzić przewodów. Warto skorzystać z pomocy drugiej osoby, która podtrzyma ciężar lampy podczas łączenia kabli.
Podłączanie przewodów
Prawidłowe połączenie elektryczne jest niezbędne dla bezpiecznego użytkowania lampy. Należy połączyć przewody zgodnie z kolorystyką lub oznaczeniami: przewód fazowy (Hot) z fazowym, neutralny (Neutral) z neutralnym oraz uziemienie (Ground) z uziemieniem. W przypadku braku przewodu uziemiającego w puszce instalacyjnej, należy wykorzystać śrubę uziemiającą znajdującą się na wsporniku montażowym. Wszystkie połączenia powinny być zabezpieczone odpowiednimi złączkami, a przewody starannie schowane w puszce przyłączeniowej.
Montaż końcowy i konserwacja
Po podłączeniu przewodów należy zamocować czaszę lampy do wspornika montażowego za pomocą nakrętek dekoracyjnych, upewniając się, że całość przylega stabilnie do sufitu. Następnie należy zainstalować żarówki zgodnie ze specyfikacją techniczną. Po zakończeniu prac można przywrócić zasilanie i przetestować działanie oświetlenia. Regularna konserwacja polega na utrzymaniu lampy w czystości i okresowym sprawdzaniu stabilności mocowań. W przypadku problemów z działaniem, należy skontaktować się z punktem zakupu w celu uzyskania części zamiennych.
Informacje o producencie
Golden Lighting
Praktyczna pomoc
Typowe problemy
Brak przewodu uziemiającego w puszce
Należy wykorzystać śrubę uziemiającą (E) na wsporniku montażowym i owinąć wokół niej przewód uziemiający lampy.
Lampa nie świeci po montażu
Sprawdź poprawność połączeń przewodów, upewnij się, że żarówki są sprawne i nie przekraczają maksymalnej mocy.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników
- Przygotuj niezbędne narzędzia (śrubokręt)
- Upewnij się, że masz pomocnika do podtrzymania lampy
- Sprawdź czy posiadasz odpowiednie żarówki
- Zidentyfikuj przewody (fazowy, neutralny, uziemienie)
Parametry w praktyce
- Neutral (Neutralny)
- Przewód neutralny: biały, żebrowany lub przezroczysty z białym wewnętrznym włóknem.
- Ground (Uziemienie)
- Przewód ochronny: miedziany, goły metal, zielony lub przezroczysty z zielonym włóknem.
Ilustracje i schematy

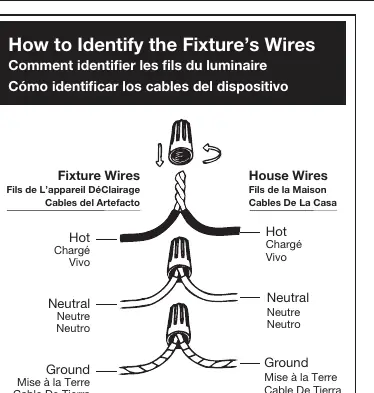

- Schemat przedstawia sposób łączenia przewodów lampy z przewodami domowymi za pomocą złączek.
- Rysunek techniczny pokazuje kolejność montażu elementów od wspornika (B) po nakrętki dekoracyjne (G) i zwieńczenie (K).
Zgodność modelu
- Używaj wyłącznie żarówek o mocy nieprzekraczającej maksymalnej dopuszczalnej dla modelu 0892-SF.
