Instrukcja montażu lampy wiszącej Golden Lighting 0902-4P...
Instrukcja montażu i instalacji lampy wiszącej Golden Lighting 0902-4P Delphine. Zawiera wskazówki dotyczące bezpiecznego zawieszenia, podłączenia elektrycznego oraz konserwacji.
Spis treści
Opis produktu i bezpieczeństwo
Lampa wisząca Golden Lighting 0902-4P Delphine to eleganckie oświetlenie przeznaczone do montażu sufitowego. Przed przystąpieniem do jakichkolwiek prac instalacyjnych należy bezwzględnie wyłączyć zasilanie elektryczne w skrzynce bezpiecznikowej lub wyłączniku głównym. Instalacja powinna być przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami budowlanymi. Należy używać wyłącznie żarówek o parametrach zgodnych ze specyfikacją produktu, zwracając szczególną uwagę, aby nie przekroczyć maksymalnej dopuszczalnej mocy.
Przygotowanie do instalacji
Przed montażem należy ostrożnie rozpakować produkt i sprawdzić zawartość zestawu. Proces rozpoczyna się od przygotowania wspornika montażowego, który mocuje się do puszki przyłączeniowej za pomocą śrub. Ważne jest, aby odpowiednio wyregulować wysokość zawieszenia lampy przed ostatecznym zamocowaniem czaszy sufitowej. Należy upewnić się, że gwintowany łącznik jest wystarczająco wyeksponowany, aby umożliwić stabilne przykręcenie kołnierza czaszy.
Montaż i podłączenie elektryczne
Montaż właściwy obejmuje złożenie korpusu lampy, w tym pręta środkowego i przegubu, a następnie dopasowanie długości łańcucha do pożądanej wysokości. Przewody zasilające należy przeprowadzić przez łańcuch i czaszę. Podłączenie elektryczne wymaga połączenia przewodów lampy z przewodami instalacji domowej: przewód fazowy (czarny lub gładki) z fazowym, neutralny (biały lub żebrowany) z neutralnym oraz przewód uziemiający (zielony, miedziany lub z zielonym oznaczeniem) z uziemieniem. W przypadku braku przewodu uziemiającego w instalacji domowej, należy wykorzystać śrubę uziemiającą znajdującą się na wsporniku montażowym.
Wykończenie i konserwacja
Po wykonaniu połączeń elektrycznych należy starannie umieścić przewody w puszce przyłączeniowej i zabezpieczyć czaszę sufitową za pomocą kołnierza. Ostatnim etapem jest montaż elementów dekoracyjnych, takich jak łańcuchy ozdobne oraz instalacja żarówek. Po zakończeniu prac należy włączyć zasilanie i przetestować działanie lampy. Regularna konserwacja ogranicza się do czyszczenia powierzchni lampy miękką szmatką oraz wymiany przepalonych żarówek zgodnie z zaleceniami producenta.
Informacje o producencie
Golden Lighting
Praktyczna pomoc
Typowe problemy
Brak zasilania po instalacji
Sprawdź bezpieczniki, upewnij się, że wszystkie połączenia przewodów są poprawne i dokręcone.
Lampa wisi nierówno
Sprawdź liczbę ogniw łańcucha po obu stronach i upewnij się, że wspornik montażowy jest wypoziomowany.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpiecznikowej.
- Sprawdź, czy posiadasz wszystkie elementy z zestawu.
- Upewnij się, że puszka przyłączeniowa jest odpowiednio zamocowana.
- Przygotuj odpowiednie narzędzia (śrubokręt, kombinerki).
- Sprawdź, czy żarówki są zgodne z maksymalną mocą oprawy.
Ilustracje i schematy

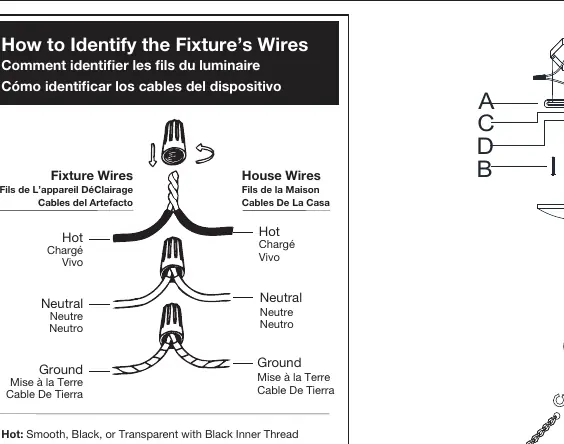

- Schemat identyfikacji przewodów: pokazuje jak rozpoznać przewód fazowy, neutralny i uziemiający.
- Rysunek techniczny montażu: przedstawia kolejność łączenia elementów od wspornika sufitowego po klosz.
- Wskazówki dotyczące wysokości: ilustrują zalecane odległości lampy od blatu wyspy kuchennej, stołu jadalnego oraz podłogi.
Zgodność modelu
- Wymaga standardowej puszki przyłączeniowej.
- Zalecane stosowanie ściemniaczy dla lepszej kontroli oświetlenia.
