Instrukcja części zamiennych agregatu malarskiego Graco 190ES
Przewodnik po częściach zamiennych i schematach elektrycznych agregatu malarskiego Graco 190ES. Znajdź numery katalogowe części, rysunki złożeniowe oraz schematy połączeń dla różnych wersji modelu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument jest oficjalną listą części zamiennych dla agregatów malarskich Graco 190ES. Zawiera szczegółowe rysunki złożeniowe (Parts Drawings) oraz wykazy części (Parts Lists) dla różnych konfiguracji urządzenia (Stand, Hi-boy) i serii produkcyjnych. Dokument służy do identyfikacji numerów katalogowych części niezbędnych do naprawy i konserwacji urządzenia.
Jak korzystać z instrukcji
Aby poprawnie dobrać części zamienne, należy:
- Zidentyfikować dokładny numer modelu urządzenia (np. 232900, 233797) oraz serię produkcyjną (np. A, B, C, D, E, F) znajdującą się na tabliczce znamionowej.
- Odnaleźć odpowiednią stronę w instrukcji, która odpowiada danej konfiguracji (Stand lub Hi-boy) oraz serii produkcyjnej.
- Skorzystać z rysunku złożeniowego, aby zlokalizować numer referencyjny części.
- Odczytać numer katalogowy (Part No.) w tabeli odpowiadającej danemu rysunkowi.
Schematy elektryczne
Instrukcja zawiera schematy połączeń elektrycznych dla różnych wersji agregatu, w tym dla modeli z kondensatorem na silniku oraz na płytce drukowanej (PC Board). Schematy pomagają w diagnostyce i naprawie układu sterowania, włącznika oraz silnika.
Kontakt serwisowy
W celu zamówienia części lub uzyskania serwisu, należy skontaktować się z dystrybutorem Graco lub zadzwonić pod numer 1-888-541-9788.
Praktyczna pomoc
Przed użyciem
- Sprawdź numer modelu i serię na tabliczce znamionowej urządzenia.
- Upewnij się, że posiadasz odpowiedni schemat dla swojej wersji (Stand lub Hi-boy).
- Zidentyfikuj numer referencyjny części na rysunku przed zamówieniem.
Ilustracje i schematy

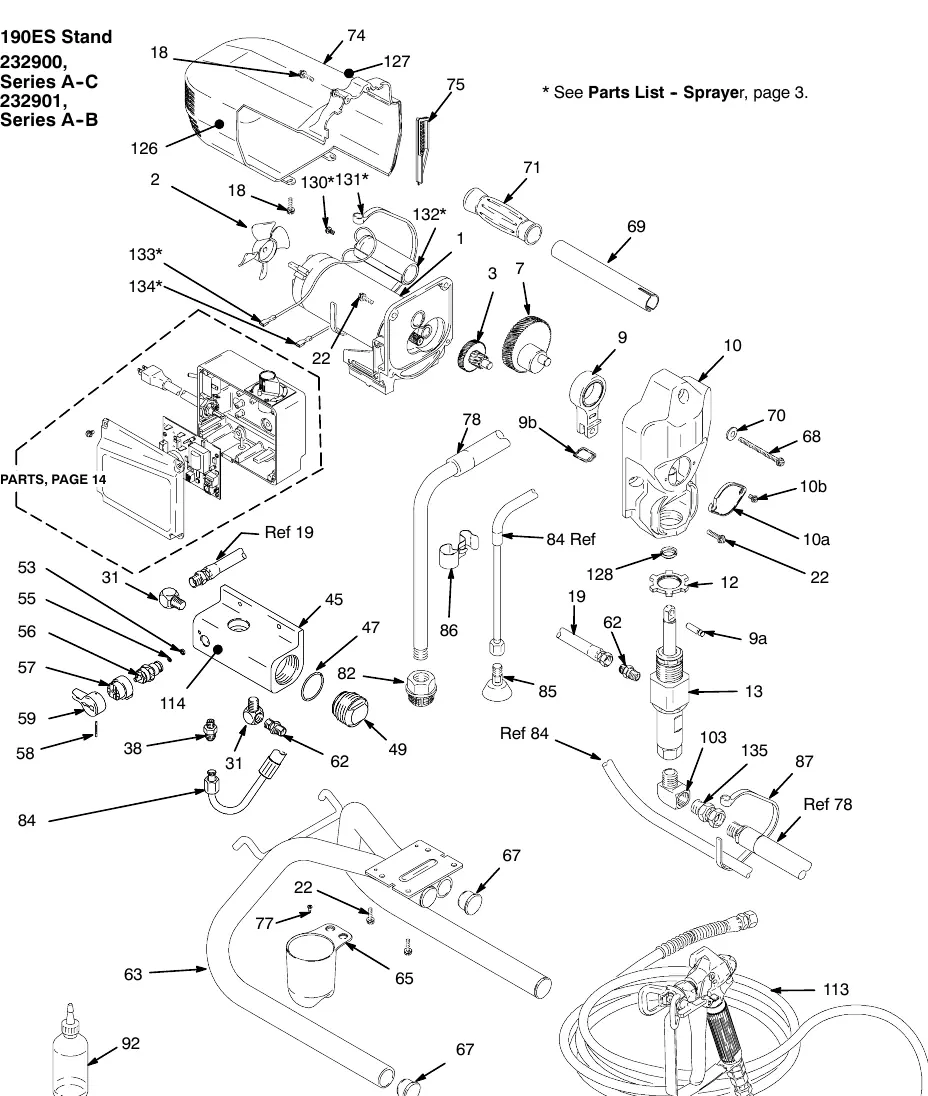

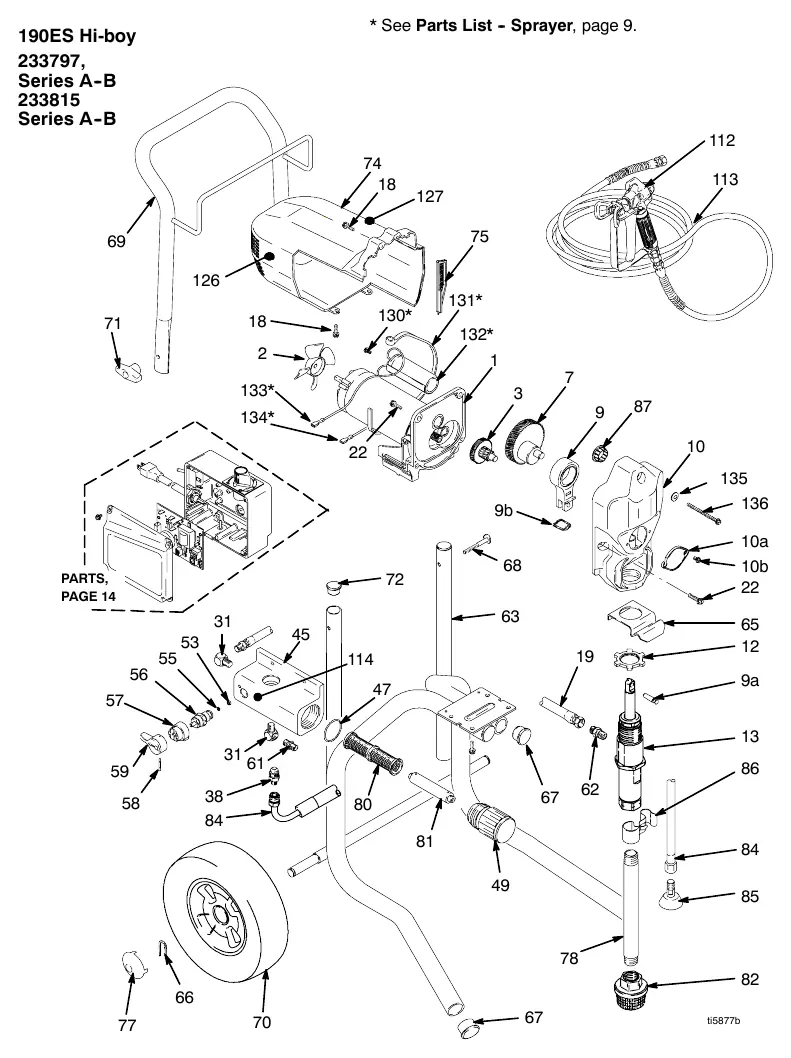

- Rysunki złożeniowe (Parts Drawing) pokazują rozmieszczenie elementów urządzenia.
- Numery referencyjne na rysunkach odpowiadają numerom w tabelach części.
- Schematy elektryczne (Wiring Diagram) przedstawiają połączenia między włącznikiem, silnikiem, kondensatorem i płytką sterującą.
